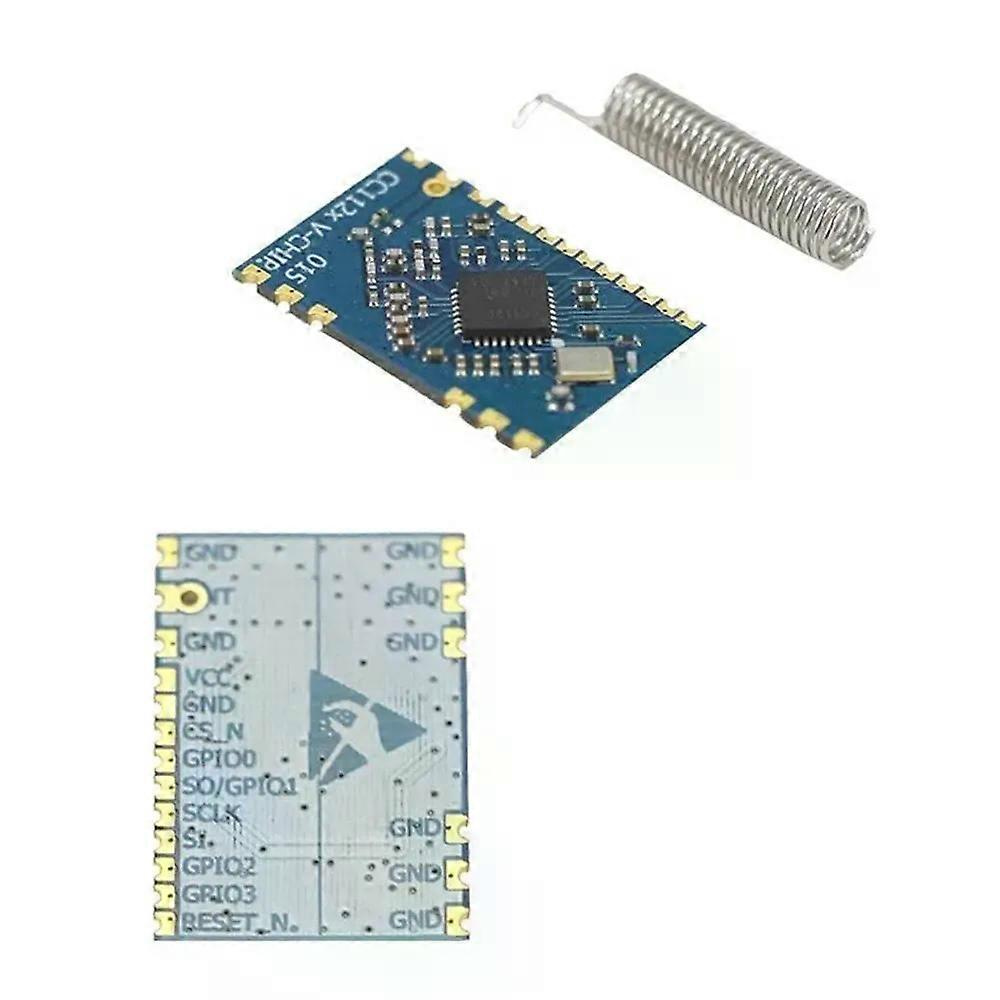

Ti Sub1ghz Cc1120 Schmalband-funkmodul (frequenzbereich 433, 868, 915 Mhz)

TI SUB1GHz CC1120 Schmalband-Funkmodul (433, 868, 915 MHz) Hinweis: Das 868-MHz-Modul ist mit dem 915-MHz-Modul kompatibel und identisch. Es kann sowohl als 868-MHz- als auch als 915-MHz-Modul verwendet werden. Die Antennen der 868-MHz- und 915-MHz-Module sind jedoch unterschiedlich. TI SUB1GHz CC1120 Schmalband-Funkmodul (433, 868, 915 MHz) Das VT-CC1120-433/868/915M basiert auf dem HF-Transceiver CC1120 von TI Chipcon. Es handelt sich um ein kleines und extrem stromsparendes UHF-Funkmodul. Der CC1120 ist ein vollständig integrierter Single-Chip-Funktransceiver, der für hohe Leistung bei sehr geringem Stromverbrauch und niedriger Betriebsspannung in kostengünstigen Funksystemen entwickelt wurde. Die Schaltung ist hauptsächlich für die ISM- (Industrie, Wissenschaft und Medizin) und SRD-Frequenzbänder (Kurzstreckengeräte) bei 164–192 MHz, 410–480 MHz und 820–960 MHz vorgesehen. Die maximale HF-Ausgangsleistung kann auf bis zu +16 dBm eingestellt werden, die Datenrate auf bis zu 200 kbit/s. Das Modul integriert zahlreiche HF-Funktionen und ermöglicht so eine komfortable Nutzung und verkürzt Ihre Entwicklungszeit. Detailparameter Testbetriebsbedingungen : Ta=25°C , VCC=3,3V, sofern nicht anders angegeben. Parameter Typ Bedingung/Hinweis Betriebsspannung DC 2,0~3,6V Frequenzbereich 410-480 MHz /820-960 MHz Programmierbar Frequenzgenauigkeit ±10ppm MHz Modulation FOR mat 2-FSK/4-FSK/2-GFSK/4-FSK/MSK/OOK Programmierbar Sendeleistung -11~+16dBm Programmierbar Stromverbrauch des Senders
