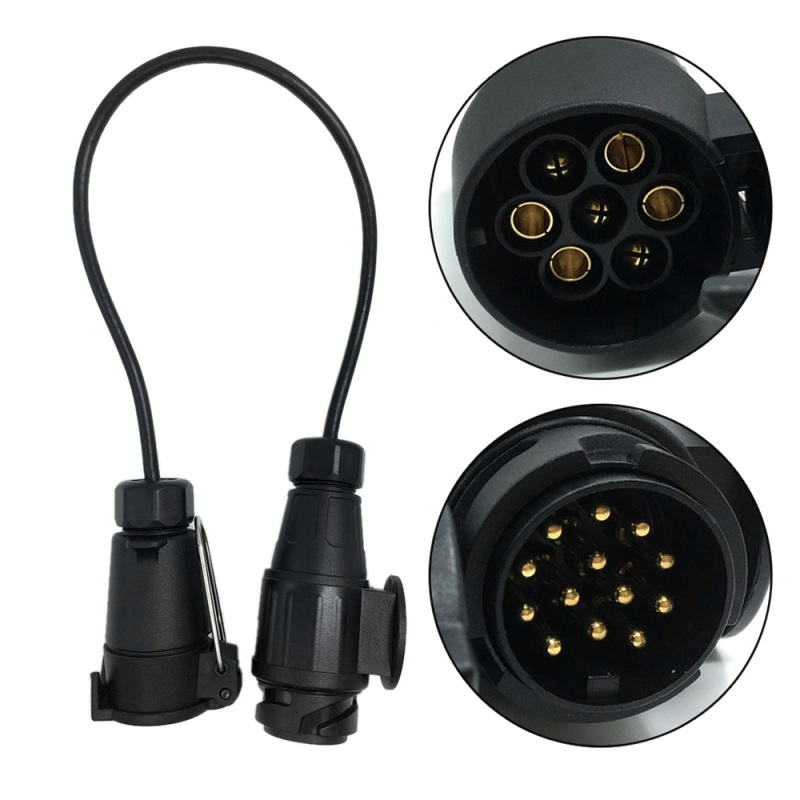

Tirol 12v 7- Auf 13-poligen Anhängerkabeladapter Mit Verdrahtungsanschluss, Stecker Und Anhängerstecker

zusätzliches Fahrzeug und Anhänger; Übertragen Sie die elektronische Signatur des Fahrzeugs auf den Anhänger. Spezifikationen: Marke: Tirol Artikelnummer: T22468 Artikeltyp: Stecker & Steckdosen Artikelbezeichnung: 7-auf-13-poliger Adapter Farbe: Schwarz Material: ABS-Kupfer Spannung: 12 V Kabellänge: 42 cm / Drahtquerschnitt: 7 × 0,5 mm / Drahtdurchmesser: 6,4 mm Verpackungsabmessungen: 15 × 10 × 8 cm Verpackungsgewicht: 300 g /> Lieferumfang: 1 x 7-13-poliger Anhängerstecker Verkabelungskonfiguration: 7-polige Beleuchtungsanschlüsse – Funktion des schwarzen Kabels 12 N Pin 1 – Gelbes Kabel (Blinker links/Fernlicht) Pin 2 – Blaues Kabel (Nebelschlussleuchte) Pin 3 – Weißes Kabel (Masse) Pin 4 – Grünes Kabel (Blinker rechts) Pin 5 – Braunes Kabel (Rücklicht rechts und Kennzeichenbeleuchtung) Pin 6 – Rotes Kabel (Bremslicht) 13-polige Beleuchtungsanschlüsse – Kabel Funktion Pin 1 - Gelbes Kabel (Blinker links) Pin 2 - Blaues Kabel (Nebelscheinwerfer) Pin 3 - Weißes Kabel (Masse) Pin 4 - Grünes Kabel (Blinker rechts) Pin 5 - Braunes Kabel (Rücklicht rechts/Positionslicht) Pin 6 - Rotes Kabel (Bremslicht) Pin 8 - Rosa Kabel (Rückfahrscheinwerfer) Pin 9 - Oranges Kabel (12 V Dauerplus von der Batterie) Pin 10 - Graues Kabel (12 V geschaltet (Batterieladung oder Kühlschrank)) Pin 11 - Weiß/Schwarzes Kabel (Masse für Klemme 10) /> Pin 12 – Weiß/blaues Kabel (Wird in der Regel nicht verwendet) Pin 13 – Weiß/rotes Kabel (Masse für Klemme 9) Hinweis: Dieses Diagramm zeigt die Standard-Kabelfarben. Die Verkabelung Ihres Fahrzeugs kann jedoch abweichen. Notieren Sie sich in diesem Fall die Pin-Nummer jedes Kabels, bevor Sie den alten Stecker entfernen, und schließen Sie den neuen Stecker auf die gleiche Weise an.
