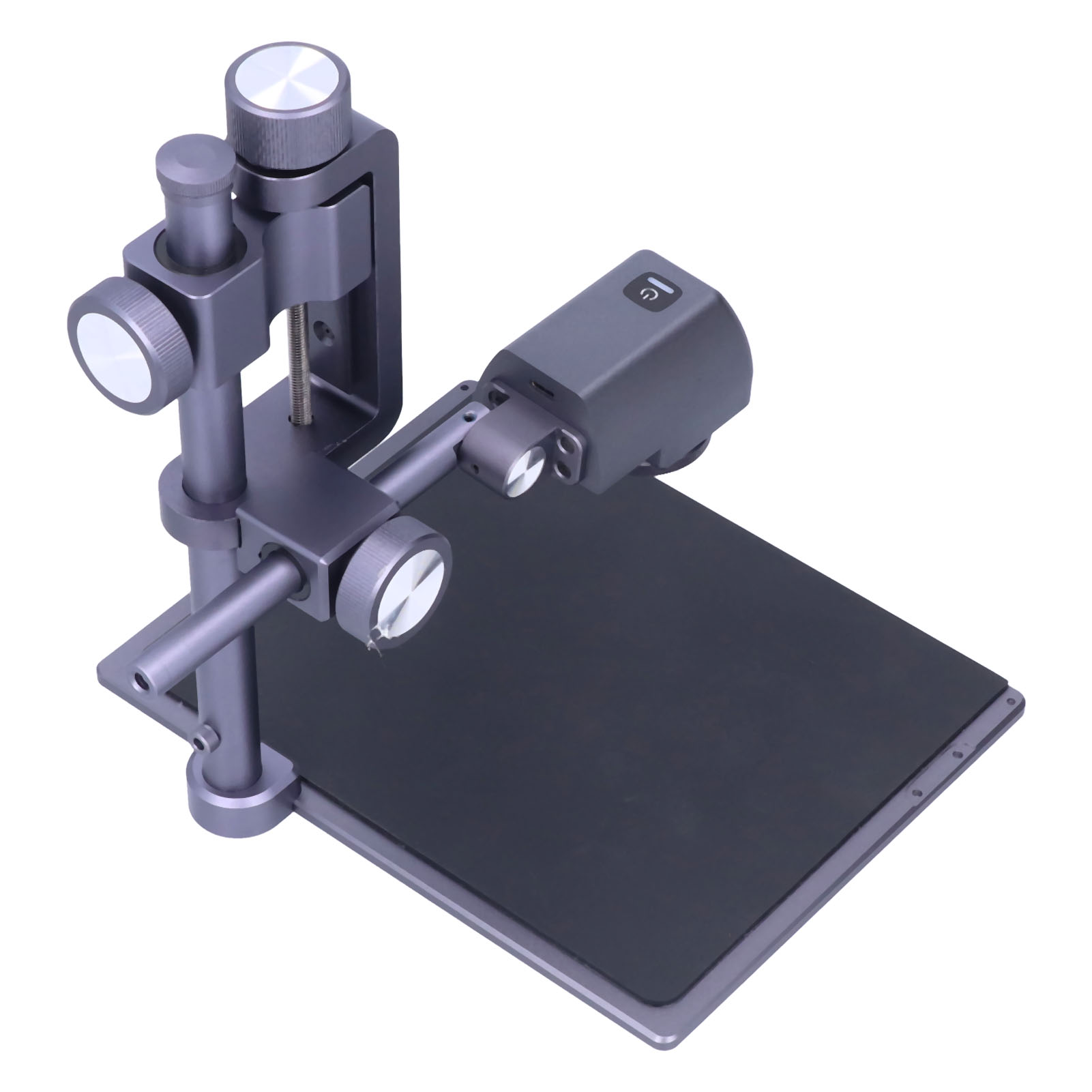

Tisch-wärmebildkamera 260x200 Für Leiterplatten Mit Wärmebildanalyse Und Halterung Für Laptops

1. Spezialausrüstung: Der Analysator ist ein Spezialgerät zur thermischen Feldmessung und liefert umfangreiche Daten für thermische Experimente und Simulationen während der Design- und Entwicklungsphase von PCBA-Produkten. 2.Leiterplattenreparatur: Der Analysator dient der Leiterplattenreparatur. Im Fehlerfall ermöglicht er die schnelle Lokalisierung von Leckagen oder Kurzschlüssen und damit eine zügige Reparatur. 3.Bauteilprüfung: Der Analysator prüft Bauteile wie Leistungsmodule und andere Geräte. Bei Anwendungen wie der Überprüfung von Überhitzungsschutzfunktionen liefert er umfangreiche Temperaturmessdaten. 4.Technische Daten: Der Analysator verfügt über 52.000 effektive Temperaturmesspunkte (260 x 200), einen dreifach vergrößerten Infrarot-Vollbild-Erfassungsbereich, ein 4-mm-Objektiv mit einstellbarem Fokus, eine hohe Fokussiergeschwindigkeit und eine stabile Bildqualität. 5.Regionaler Temperaturkurvenvergleich: Durch den Vergleich regionaler Temperaturkurven werden fehlerhafte Geräte erkannt. Dabei werden die Positionen der höchsten und niedrigsten Temperatur sowie die Temperaturwerte im definierten Bereich verglichen. 6.3D/2D-Wärmebilddarstellung: Zwischen 3D- und 2D-Wärmebilddarstellung kann per Tastendruck und Leertaste umgeschaltet werden. Bei Überschreitung des eingestellten Wertes blinkt ein roter Rahmen im Bild und ein Alarmton ertönt. Der höchste Temperaturpunkt kann auf dem Bildschirm verfolgt werden. 7. Einfache Konstruktion: Die Konstruktion ist einfach und leicht einzustellen. Das Gerät ist kompakt und platzsparend. Die Linse ist um 360° drehbar und lässt sich schnell an die jeweiligen Bedürfnisse anpassen. 8. Elektrische Silikon-Bodenplatte: Hochtemperatur-Antistatik-Bodenplatte aus Silikon für sichere Anwendung. Standard-1/4"-Gewinde. Die Halterung ist abnehmbar und erweiterbar und mit verschiedenen Stativen und Gimbals kompatibel. Artikeltyp: Tisch-Wärmebildkamera Modell: CA-10 Material: Aluminiumlegierung Verwendungszweck: Experimentelle Prüfung und Wartung von Leiterplatten. Linsenparameter: Wärmebildauflösung: 260 x 200 Pixel Bildrate: 25 Hz NETD: 70 mK bei 25 °C Sichtfeld: Horizontal 34,4°, Vertikal 25,84° Objektiv: 4-mm-Objektiv mit einstellbarem Fokus Temperaturmessbereich: -10 bis 120 °C (erweiterbar auf 550 °C, höhere Temperaturen erfordern Anpassung und zusätzliche Kosten) Temperaturmessgenauigkeit: ±5 °C oder ±5 % Schnittstellenparameter: Stromversorgung: DC 5 V (USB Typ C) Ein-/Ausschalter: Druckknopf Einschaltzeit: 1 Sekunde, Ausschaltzeit: 3 Sekunden. Anschluss: USB-Kabel (Computeranschluss). Betriebstemperatur: Optimale Betriebstemperatur -10 °C bis 50 °C. Luftfeuchtigkeit: < 95 %. Systemvoraussetzungen: Windows 10 (empfohlen), Windows 7. Computervoraussetzungen: Intel Core i3-Prozessor oder höher, mindestens 4 GB Arbeitsspeicher. Aktualisierungen: Internetverbindung für manuelle oder automatische Updates erforderlich. Einstellknöpfe: 4 Einstellknöpfe für schnelle Höhenverstellung, Feineinstellung der Linse, Einstellung der Vorder- und Rückseite der Linse sowie Einstellung der Linsenneigung. Lieferumfang: 1 x Linse, 1 x Halterung, 1 x Standfuß, 1 x Karton, 1 x USB-Kabel, 4 x Schrauben, 1 x Schraubendreher, 1 x Bedienungsanleitung.
