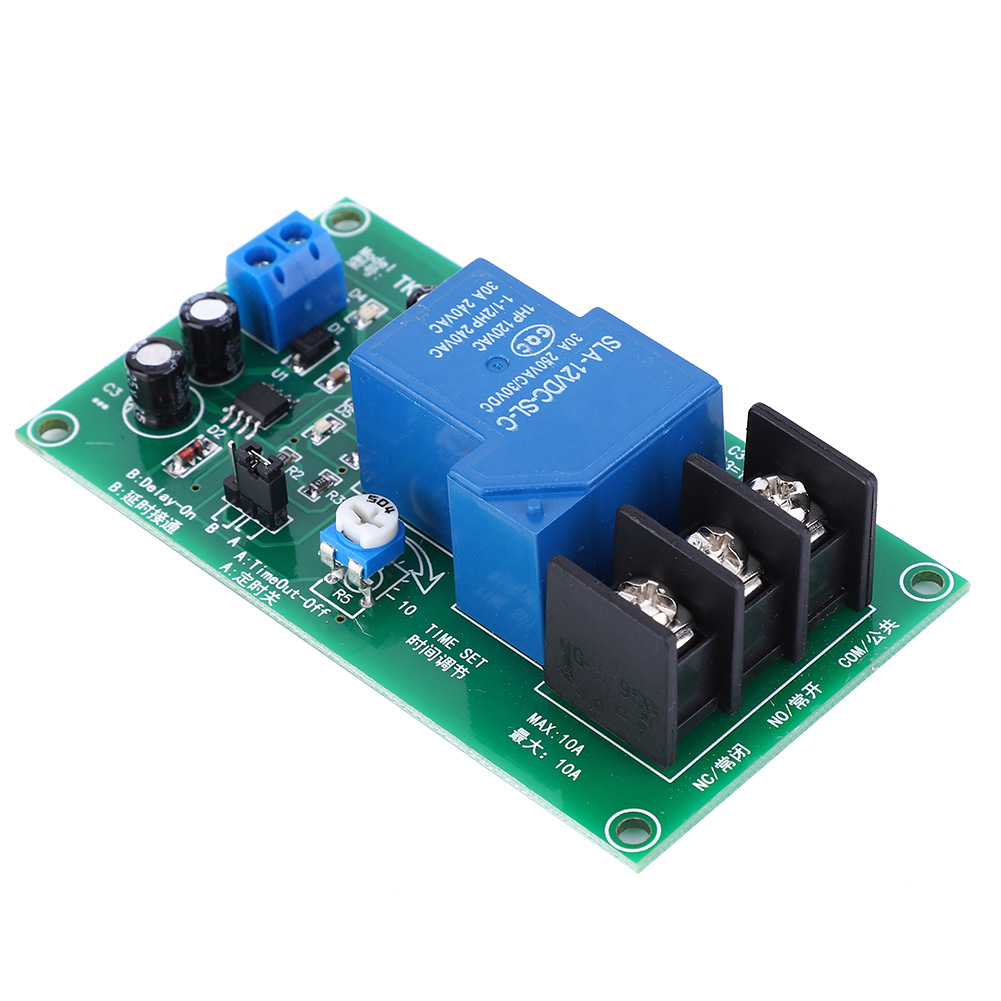

Tk Rd09-45s Hochpräzises Zeitverzögerungsrelaismodul – Stromversorgung

1. Dank des dedizierten NE555-Timing-Chips als Haupttreiber arbeitet das Modul präzise und stabil. 2. Zwei Betriebsmodi sind konfigurierbar. 3. Der Verpolungsschutz verhindert Schäden durch verpolte Stromversorgung. 4. Hochwertige elektronische Bauteile und ein präziser Fertigungsprozess gewährleisten Langlebigkeit. 5. Mit einem Öffner- (NO) und einem Schließerausgang (NC) bietet das Modul eine stabile Leistung. Produkttyp: Zeitverzögerungsrelais. Spannung: 12 V DC (10–15 V kompatibel). Leistungsaufnahme: Standby: 0,04 W; Betrieb: 1,0 W. Startmodus: Einschaltverzögerung. Zeitbereich: 0,1 bis 5 Sekunden. Zeitgenauigkeit: 1 %. Last: 250 V AC 30 A oder 30 V DC 30 A. Ausgänge: NO + NC. Zwei Betriebsmodi: Modus A: Nach dem Anschluss an die Stromversorgung zeigt die rote LED die Betriebsbereitschaft an. Das Relais schaltet sofort ein und die grüne LED leuchtet auf. Die Öffner- und Schließeranschlüsse sind dann leitend (der Schließeranschluss ist getrennt). Nach kurzer Zeit schaltet das Relais wieder aus und die grüne LED erlischt. Nun sind der Öffner- und der gemeinsame Anschluss deaktiviert (der Schließeranschluss ist aktiviert). Dieser Zustand bleibt erhalten, bis die Stromversorgung unterbrochen wird. Modus B: Wenn das Modul an die Stromversorgung angeschlossen ist, zeigt die rote LED an, dass die Stromversorgung eingeschaltet ist. Das Relais schaltet nicht, die grüne LED leuchtet nicht und der Öffner- und der gemeinsame Anschluss bleiben deaktiviert, bis die Stromversorgung eingeschaltet wird (der Schließeranschluss ist aktiviert). Nach kurzer Zeit schaltet das Relais ein und die grüne LED leuchtet auf. Nun sind der Öffner- und der gemeinsame Anschluss aktiviert (der Schließeranschluss ist getrennt). Dieser Zustand bleibt erhalten, bis die Stromversorgung unterbrochen wird. 1 x Modul
