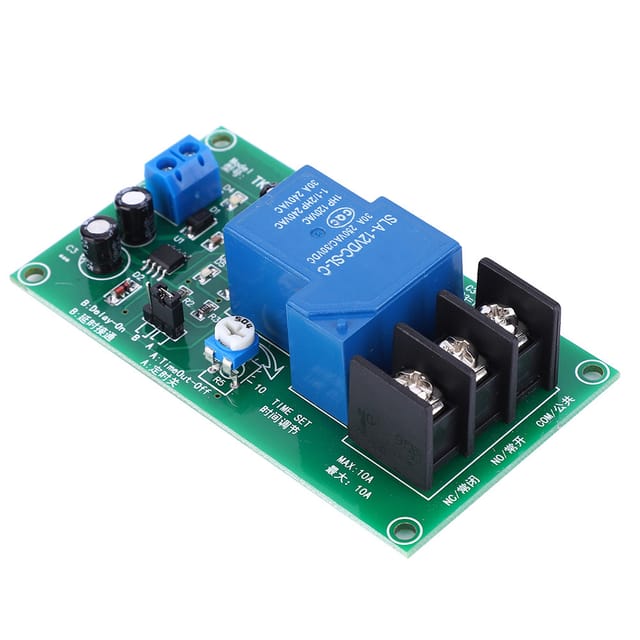

Tk-rd09-45s Zeitverzögerungsrelaismodul

Willkommen in unserem Shop! Wir freuen uns, Ihnen unser Verzögerungsrelaismodul vorzustellen – ein Produkt, das Präzision, Stabilität und Langlebigkeit vereint. Hier finden Sie eine detaillierte Beschreibung seiner Funktionen und Spezifikationen. Das Verzögerungsrelaismodul verwendet einen dedizierten NE555-Timing-Chip als Hauptsteuereinheit und gewährleistet so außergewöhnliche Präzision und Stabilität. Es bietet zwei konfigurierbare Betriebsmodi für unterschiedliche Anforderungen. Darüber hinaus ist es mit einem Verpolungsschutz ausgestattet: Bei falscher Polung funktioniert das Modul nicht und wird nicht beschädigt. Gefertigt aus hochwertigen elektronischen Bauteilen und in einem präzisen Prozess, garantiert dieses Modul eine lange Lebensdauer. Es verfügt über einen Ausgang mit Öffner- und Schließerkontakten für einen stabilen Betrieb. Spezifikationen: - Produkttyp: Verzögerungsrelaismodul - Spannung: DC 12 V (verwendbar von 10 V bis 15 V) - Leistungsaufnahme: Standby 0,04 W; Betriebsleistung 1,0 W - Startmodus: Timer startet beim Einschalten - Timerbereich: 0,1 bis 5 Sekunden - Verzögerungsgenauigkeit: 1 % - Last: AC 250 V 30 A oder DC 30 V 30 A - Ausgangstyp: Eine Gruppe aus Öffner- und Schließerkontakten Zwei Betriebsmodi: - Modus A: Nach dem Anschließen des Moduls an die Stromversorgung zeigt die rote LED an, dass das Gerät eingeschaltet ist. Das Relais aktiviert sich sofort und die grüne LED leuchtet auf. Zu diesem Zeitpunkt leiten der Öffner- und der gemeinsame Anschluss (der Schließeranschluss ist nicht leitend). Nach kurzer Zeit deaktiviert das Relais und die grüne LED erlischt. Der Öffner- und der gemeinsame Anschluss wechseln dann in den nichtleitenden Zustand (der Schließeranschluss ist geschlossen). Dieser Zustand bleibt bestehen, bis die Stromversorgung unterbrochen wird. - Modus B: Wenn das Modul an die Stromversorgung angeschlossen ist, zeigt die rote LED an, dass das Gerät eingeschaltet ist. Das Relais schaltet nicht ein, die grüne LED leuchtet nicht, und die normalerweise offenen und gemeinsamen Anschlüsse bleiben im nichtleitenden Zustand, bis Strom angelegt wird (der normalerweise geschlossene Anschluss wird verbunden). Nach einer gewissen Zeit schaltet das Relais ein und die grüne LED leuchtet auf. Die normalerweise offenen und gemeinsamen Anschlüsse schalten dann in den leitenden Zustand (der normalerweise geschlossene Anschluss wird getrennt). Dieser Zustand bleibt bestehen, bis die Stromversorgung unterbrochen wird. Lieferumfang: - 1 x Modul
