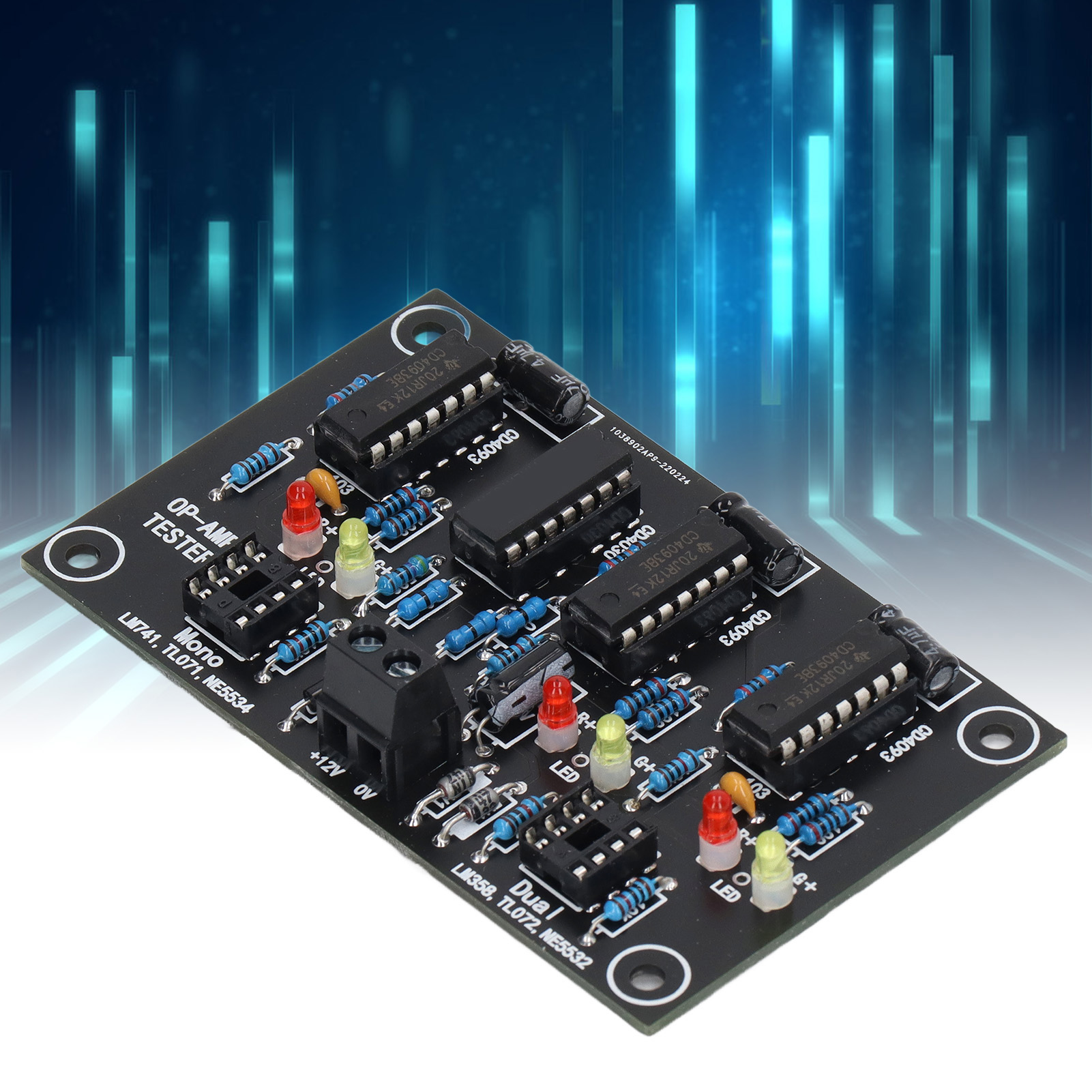

Tl071 Tl072 Tl081/082 Einzel-/doppel-operationsverstärker-tester

Willkommen in unserem Shop! Entdecken Sie unsere Testschaltung für Operationsverstärker, ein praktisches und zuverlässiges Werkzeug zur Überprüfung der Funktion Ihrer elektronischen Bauteile. Diese hochwertige Leiterplatte (PCB) ermöglicht das Testen von Einzel- und Doppeloperationsverstärkern und liefert eine präzise Leistungsanalyse. **Hauptmerkmale:** - **Vielseitiges Testen**: Diese Schaltung ist mit Einzel- (Mono-) und Doppeloperationsverstärkern kompatibel und kann feststellen, ob ein integrierter Schaltkreis (IC) die korrekte Verstärkung ermöglicht. Sie ermöglicht außerdem eine grobe Abschätzung der Anstiegsgeschwindigkeit (Slew Rate) des Chips. - **Unterstützte Einzeloperationsverstärker-Modelle**: LM741, LF356, NE5534, TL071, TL081, OP07 und alle anderen Standard-Einzeloperationsverstärker. - **Unterstützte Doppeloperationsverstärker-Modelle**: LM358, NE5532, TL072, TL082, MC1458, RC4558, OP275, AD827 und andere Standard-Doppeloperationsverstärker. - **Erkennung von Chips mit niedriger Anstiegsgeschwindigkeit**: Dieses Produkt eignet sich ideal zur Identifizierung von Chips mit niedriger Anstiegsgeschwindigkeit, die oft als Hochleistungschips getarnt sind. Es hilft Ihnen, Fälschungen aufzuspüren und die Qualität Ihrer Bauteile sicherzustellen. - **Zuverlässige Leiterplatte:** Diese aus hochwertigen Leiterplattenmaterialien gefertigte Schaltung bietet hervorragende Haltbarkeit, praktische Miniaturisierung sowie gute Wartungs- und Austauschbarkeit. **Technische Spezifikationen:** - Produkttyp: Operationsverstärker (Tester) - Material: Leiterplatte - Produktgröße: ca. 92 x 57 x 17 mm (3,62 x 2,24 x 0,67 Zoll) - Betriebsspannung: 12 V DC - Betriebsstrom: Über 100 mA **Funktionsprinzip:** Die Schaltung verwendet einen Multivibrator (IC1a) mit einer Frequenz von ca. 1 Hz, der in invertierender Konfiguration mit einem Operationsverstärker mit Einheitsverstärkung verbunden ist. Ein XOR-Gatter (IC2) vergleicht die Signale. Bei normalem Betrieb des Verstärkers leuchtet die gelbe LED (D3). Bei einem offenen Ausgang leuchtet die rote LED (D4). Bei einem internen Kurzschluss des Verstärkers blinken die rote und die gelbe LED abwechselnd mit einer Frequenz von 1 Hz. Bei Chips mit niedriger Konversionsgeschwindigkeit leuchtet die gelbe LED schwach rot, was die Erkennung von Fälschungen erleichtert. Die OP07- und LM741-Chips (niedrige Konversion) zeigen beispielsweise eine konstant gelbe LED mit schwachem Rot an, während die TL071-, NE5534- und MC34071-Chips (hohe Konversion) eine konstant gelbe LED ohne Rotanteil anzeigen. **Lieferumfang:** – 1 x Operationsverstärker-Testschaltung. Dieses Testgerät ist ein unverzichtbares Werkzeug für Elektronikbegeisterte, Techniker und Ingenieure, die die Qualität ihrer Operationsverstärker schnell und effizient überprüfen möchten. Bestellen Sie jetzt und optimieren Sie Ihre Elektronikprojekte!
