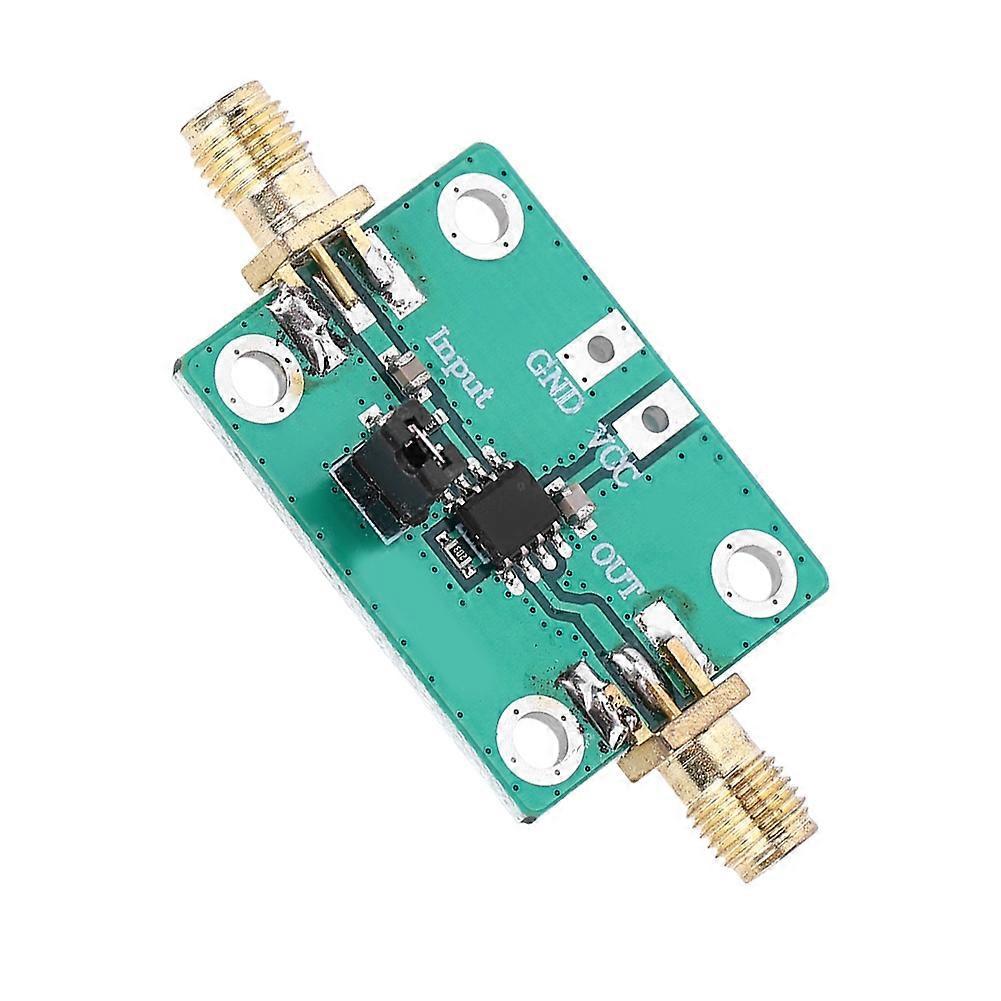

Tlv3501 Einkanal-hochgeschwindigkeitskomparator-frequenzmesser-frontend-shaping-modul

1. Der TLV3501 ist ein einkanaliger, schneller Gegentakt-Ausgangskomparator mit einer Verzögerungszeit von 4,5 ns und einer Versorgungsspannung von 2,7 V bis 5 V. 2. Er verfügt über eine Standardschaltung mit großem Eingangsspannungsbereich und eignet sich optimal für Niederspannungsanwendungen. 3. Der Rail-to-Rail-Ausgang kann CMOS- oder TTL-Logik direkt ansteuern. 4. Dieses Modul kann periodische Signale über einen weiten Spannungsbereich formen und ist daher ohne vorheriges Debugging einfach zu verwenden. 5. Sinus-, Rechteck- und Dreieckwellen können ohne Schwellwerteinstellung in Rechteckwellen umgewandelt werden. 6. Er ist gut skalierbar und erfordert nur geringfügige Anpassungen. Spezifikation: Zustand: 100 % neu; Artikeltyp: Frequenzmesser-Frontend-Modul; Material: Metall; Verzögerungszeit: 4,5 ns; Versorgungsspannung: 2,7–5 V DC; Eingangsspannung: 8–1000 mV (Effektivwert); Ausgangspegel: Rail-to-Rail-Ausgang, direkter Ansteuerpegel für TTL/CMOS; Eingangsfrequenz: 1 Hz–120 MHz, minimal bis zu 1 Hz; Schnittstellenform: SMA-Buchse (Außengewinde); Eingangsimpedanz: 20 kΩ; Produktverwendung: 1. Umwandlung von Sinus- in Rechteckwellen; 2. Nulldurchgangskomparator; 3. Universeller Komparator. Lieferumfang: 1 x Frequenzmesser-Frontend-Modul
