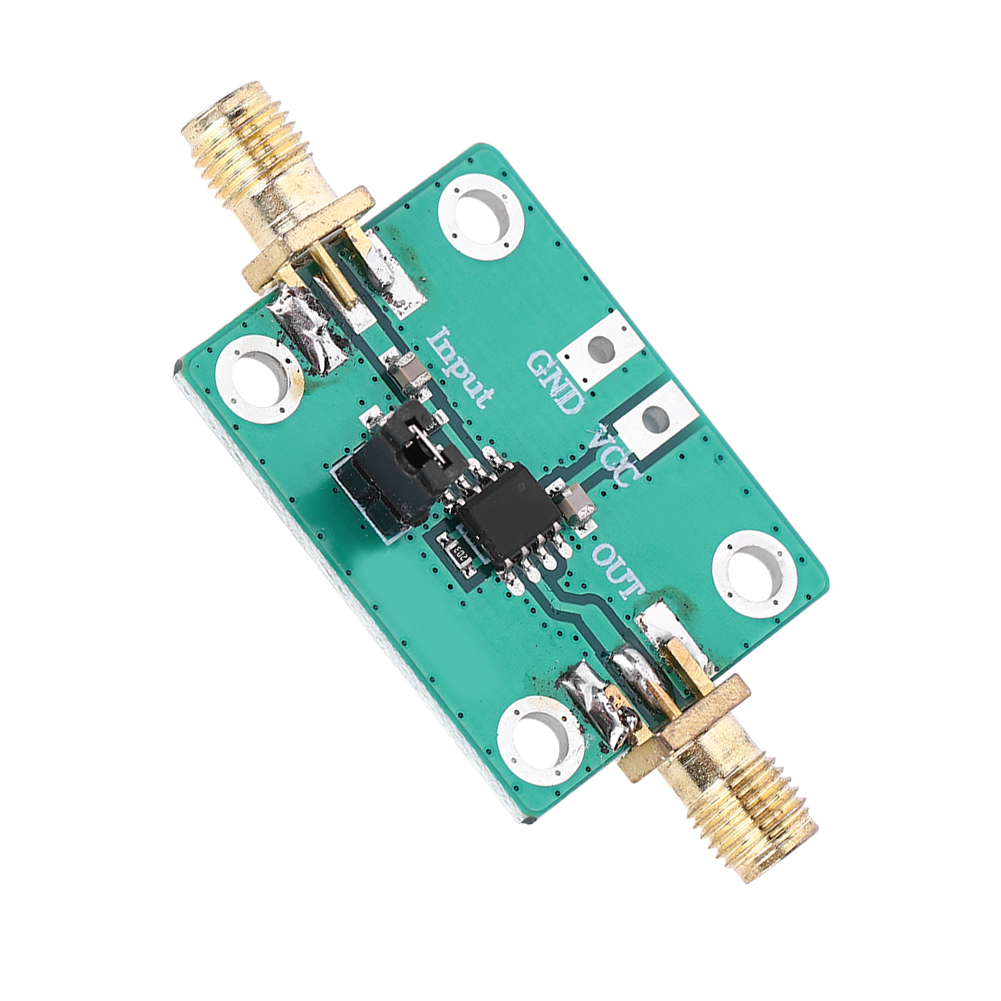

Tlv3501 Formatierungsmodul Für Einkanalige Hochgeschwindigkeits-komparator-frequenzmesser

Willkommen in unserem Shop! Wir präsentieren unser Front-End-Frequenzmessmodul – ein brandneues und hochwertiges Produkt. Dieses Modul formt und optimiert periodische Signale über einen weiten Spannungsbereich und ermöglicht so präzise Frequenzmessungen ohne aufwendige Justierungen. Das Herzstück des Moduls ist der Komparator TLV3501, ein schneller Einkanal-Baustein mit Gegentaktausgang. Er zeichnet sich durch eine extrem kurze Laufzeit von nur 4,5 Nanosekunden aus und arbeitet mit einer niedrigen Versorgungsspannung zwischen 2,7 V und 5 V DC. Dank seines Eingangs mit großem Messbereich eignet er sich ideal für Niederspannungsanwendungen. Der Rail-to-Rail-Ausgang des Komparators ermöglicht die direkte Ansteuerung von CMOS- oder TTL-Logik und bietet somit hervorragende Kompatibilität. Das Modul wandelt verschiedene Wellenformen, darunter Sinus-, Rechteck- und Dreieckwellen, effizient in saubere Rechteckwellen um, ohne dass eine Spannungsschwelle definiert werden muss. Die technischen Spezifikationen lauten wie folgt: - **Eingangsspannung**: 8 bis 1000 mV (Effektivwert) - **Eingangsfrequenz**: 1 Hz bis 120 MHz, mit einer Empfindlichkeit bis hinunter zu 1 Hz - **Eingangsimpedanz**: 20 kΩ - **Anschlussschnittstelle**: SMA-Buchse (mit Außengewinde) - **Gehäuse**: Metallgehäuse für Langlebigkeit und Abschirmung. Dieses vielseitige Modul eignet sich für verschiedene wichtige Anwendungen: 1. Umwandlung von Sinus- in Rechteckwellen. 2. Betrieb als Nulldurchgangskomparator. 3. Als universeller Komparator verwendbar. Darüber hinaus bietet es eine gute Erweiterbarkeit und ermöglicht Modifikationen oder Anpassungen mit nur wenigen Änderungen an den Basiskomponenten. Ihre Bestellung umfasst: 1 x Front-End-Shaping-Modul für Frequenzmesser. Dieses Modul ist sofort einsatzbereit und zuverlässig und somit das perfekte Werkzeug für Ihre elektronischen Test- und Messprojekte.
