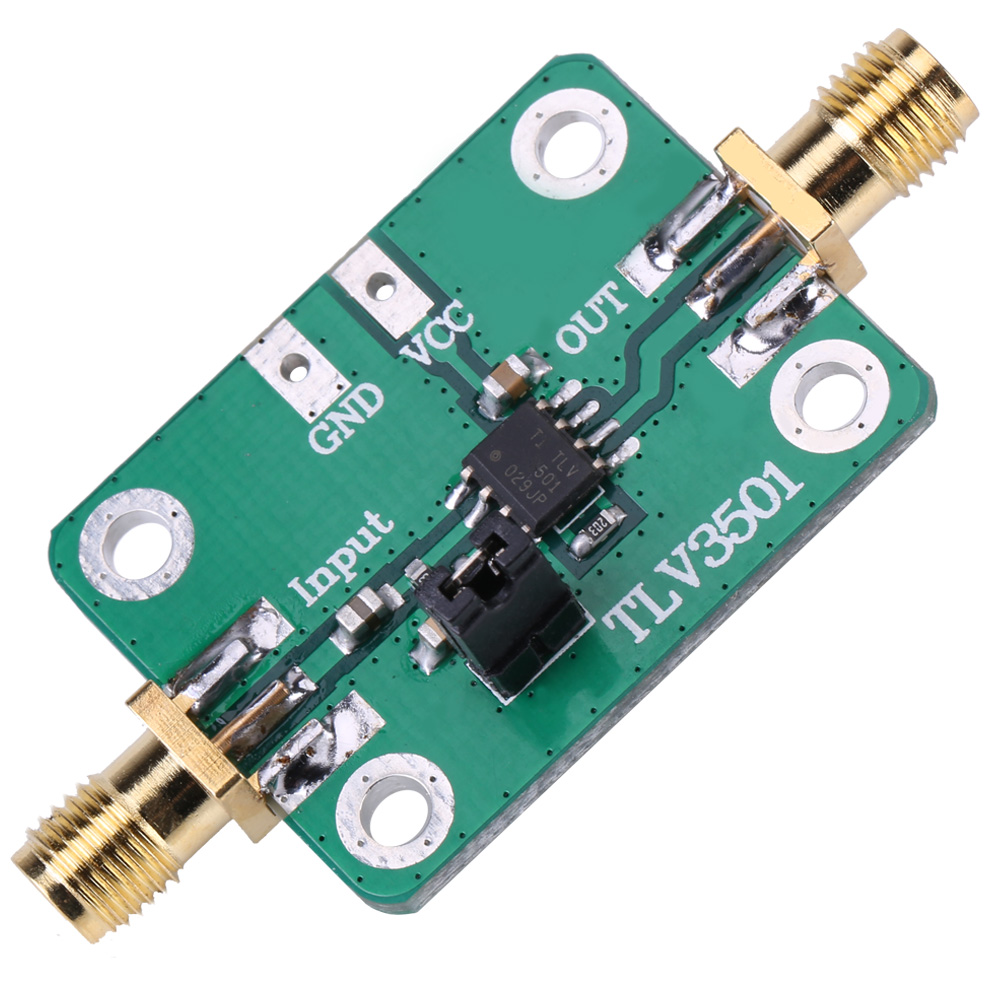

Tlv3501 Hochgeschwindigkeits-komparator-frequenzmesser-frontformungsmodul

1. Der TLV3501 ist ein einkanaliger, schneller Gegentakt-Ausgangskomparator mit einer Verzögerung von 4,5 ns und einem Versorgungsspannungsbereich von +2,7 V bis +5,5 V. 2. Dieses Modul eignet sich für eine breite Palette von Spannungssignalen, z. B. für Frequenz- und Phasendifferenzmessungen im Zeitbereich sowie für andere Eingangssignalaufbereitungsmodule. 3. Der Rail-to-Rail-Ausgang kann direkt CMOS- oder TTL-Logik ansteuern. 4. Sinus-, Rechteck- und Dreieckwellen können ohne Schwellwerteinstellung in Rechteckwellen umgewandelt werden, was eine einfache Verwendung ohne Debugging ermöglicht. 5. Gleichzeitig bietet er eine hohe Erweiterbarkeit; es genügen geringfügige Änderungen am Originalbauteil. Beschreibung: Der TLV3501 ist ein einkanaliger, schneller Gegentakt-Ausgangskomparator mit einer Verzögerung von 4,5 ns und einem Versorgungsspannungsbereich von +2,7 V bis +5,5 V. Dank seines großen Eingangsspannungsbereichs eignet er sich ideal für Niederspannungsanwendungen. Der Rail-to-Rail-Ausgang ermöglicht die direkte Ansteuerung von CMOS- oder TTL-Logik. Dieses Modul eignet sich für eine breite Palette von Spannungssignalen mit unterschiedlichen Perioden und kann als Frontend-Modul für Frequenz-, Phasendifferenz- und Zeitbereichsmessungen sowie andere Anwendungen eingesetzt werden. Es wurde beispielsweise als Frontend-Modul für den Titel „Digitales Frequenzmessgerät“ im nationalen Wettbewerb für studentisches Elektronikdesign F 2015 verwendet. Der TLV3501 ist ein einkanaliger, schneller Push-Pull-Ausgangskomparator mit einer Verzögerung von 4,5 ns und einem Versorgungsspannungsbereich von +2,7 V bis +5,5 V. Das Modul kann für eine breite Palette von Spannungssignalen mit unterschiedlichen Perioden eingesetzt werden, beispielsweise für Frequenz-, Phasendifferenz- und Zeitbereichsmessungen sowie andere Anwendungen. Der Rail-to-Rail-Ausgang ermöglicht die direkte Ansteuerung von CMOS- oder TTL-Logik. Sinus-, Rechteck- und Dreieckwellen können ohne Schwellwerteinstellung in Rechteckwellen umgewandelt werden, was eine einfache Verwendung ohne Debugging ermöglicht. Gleichzeitig bietet das Modul eine hohe Erweiterbarkeit, die sich durch geringfügige Änderungen am Originalbauteil realisieren lässt. Technische Daten: Versorgungsspannung: 2,7–5 V DC; Eingangsspannung: 8–1000 mV (Effektivwert); Ausgangspegel: Rail-to-Rail-Ausgang, direkter Ansteuerpegel für TTL/CMOS-Pegel; Eingangsfrequenz: 1 Hz – 120 MHz, min. 1 Hz; Schnittstelle: SMA-Buchse (externes Schraubgewinde); Eingangsimpedanz: 20 kΩ; Abmessungen: 5 x 2,5 cm; Gewicht: 8 g; Anwendungsbereiche: 1. Sinus-Rechteck-Konvertierung; 2. Nulldurchgangskomparator; 3. Universeller Komparator; Lieferumfang: 1 x Frequenzmesser-Frontformungsmodul
