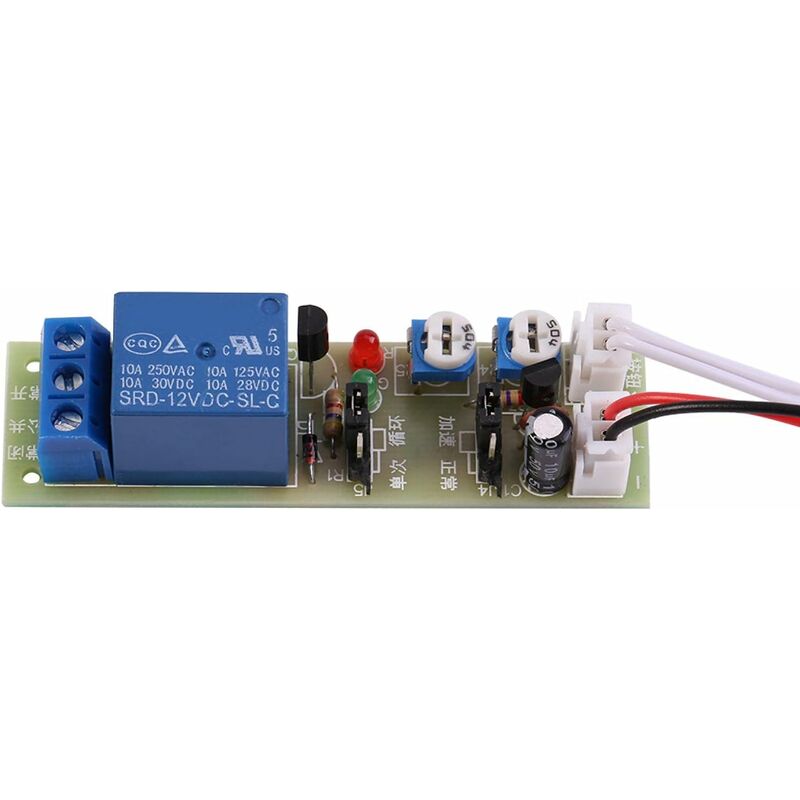

Toivize Einstellbares Endlos-timer-schalter-ein/aus-relaismodul (dc12v, 0-15min)

Allgemeine Beschreibung Dieses Zeitverzögerungsrelaismodul zeichnet sich durch hohe Präzision, Stabilität und Zuverlässigkeit aus. Es unterstützt zwei Betriebsmodi: den Einzelbetriebsmodus und den Zyklusbetrieb, die sich einfach per Jumper umschalten lassen. Das Modul eignet sich ideal zur Steuerung von abwechselnden Schaltvorgängen oder wiederholten Ein-/Ausschaltvorgängen und ist somit perfekt für Burn-In-Tests von Geräten und Produkten geeignet. Es findet breite Anwendung in Bereichen wie Zeitschaltuhren, Maschinenprüfschaltungen und intermittierenden Aquarienpumpen. Technische Daten Parameter Wert Typ DC5V, 0–15 min / DC5V, 0–60 min / DC12V, 0–15 min / DC12V, 0–60 min / DC24V, 0–15 min / DC24V, 0–60 min (optional) Belastbarkeit 10 A bei 250 VAC / 10 A bei 30 VDC Größe 70 × 20 mm (2,75 × 0,78 Zoll) Zeitfehler T1 (Relais-Aktivierungsverzögerung), T2 (Relais-Deaktivierungsverzögerung) Verwendung Im Einmalmodus: Das Relais aktiviert, wartet T1 ab und deaktiviert dann automatisch. Im Zyklusmodus: Das Relais aktiviert → wartet T1 ab → deaktiviert → wartet T2 ab → aktiviert sich erneut usw. T1 und T2 sind über zwei eingebaute Mehrgangwiderstände einstellbar. Weitere Informationen Schnelleinstellung der Zeit: Messen Sie die Spannung (Uc) an den Anschlüssen des Einstellwiderstands; Zeit = (Uc / Versorgungsspannung) × maximale Dauer. Beispiel: 5 V / 15 min Modul, Uc = 2 V → Zeit = (2 / 5) × 15 = 6 min. Lieferumfang: 1 Zeitverzögerungsrelaismodul.
