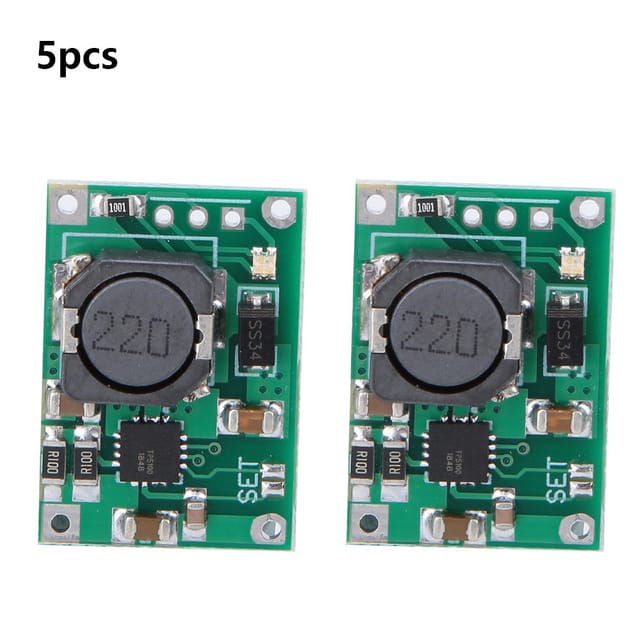

Tp5100 Ladeschutzmodul Für 18650 Einzel-/doppel-2a-lithiumbatterien

Willkommen in unserem Shop! Der TP5100 ist ein Lademanagement-Chip für zwei 8,4-V- oder einen 4,2-V-Lithium-Akku. Dank seines ultrakompakten QFN16-Gehäuses und der einfachen externen Schaltung eignet er sich ideal für tragbare Geräte und Anwendungen mit hohem Ladestrom. Er bietet Schutz vor Eingangsüberstrom, Unterspannung, Überhitzung, Kurzschluss und Verpolung sowie eine Akkutemperaturüberwachung. Eine rote und eine grüne LED-Ladezustandsanzeige sind ebenfalls integriert. Der breite Betriebsspannungsbereich von 5 V bis 18 V ermöglicht dreistufiges Laden: Vorladen, Konstantstrom und Konstantspannung für zwei Akkus. Der Vorladestrom ist über einen externen Widerstand einstellbar. Der maximale Ladestrom beträgt 2 A. Der 400-kHz-Schaltmodus des TP5100 ermöglicht die Verwendung kleinerer externer Bauteile und sorgt auch unter hoher Stromlast für geringe Wärmeentwicklung. Der TP5100 integriert einen Leistungs-PMOSFET und eine Anti-Intrusion-Schaltung, wodurch externe Anti-Intrusion-Schutzschaltungen und Schottky-Dioden überflüssig werden. Spezifikationen: Abmessungen: 25 x 17 x 5 mm; Eingangsspannung: 5 bis 18 V DC (in der Praxis geeignet: 5 bis 12 V); Ladezustand: Vollständig geladen/Nicht geladen: blaue LED, Ladevorgang: rote LED; Betriebstemperatur: -40 bis 85 °C; Lagertemperatur: -65 bis 125 °C. Lieferumfang: 5 Lithium-Batterie-Ladeschutzmodule.
