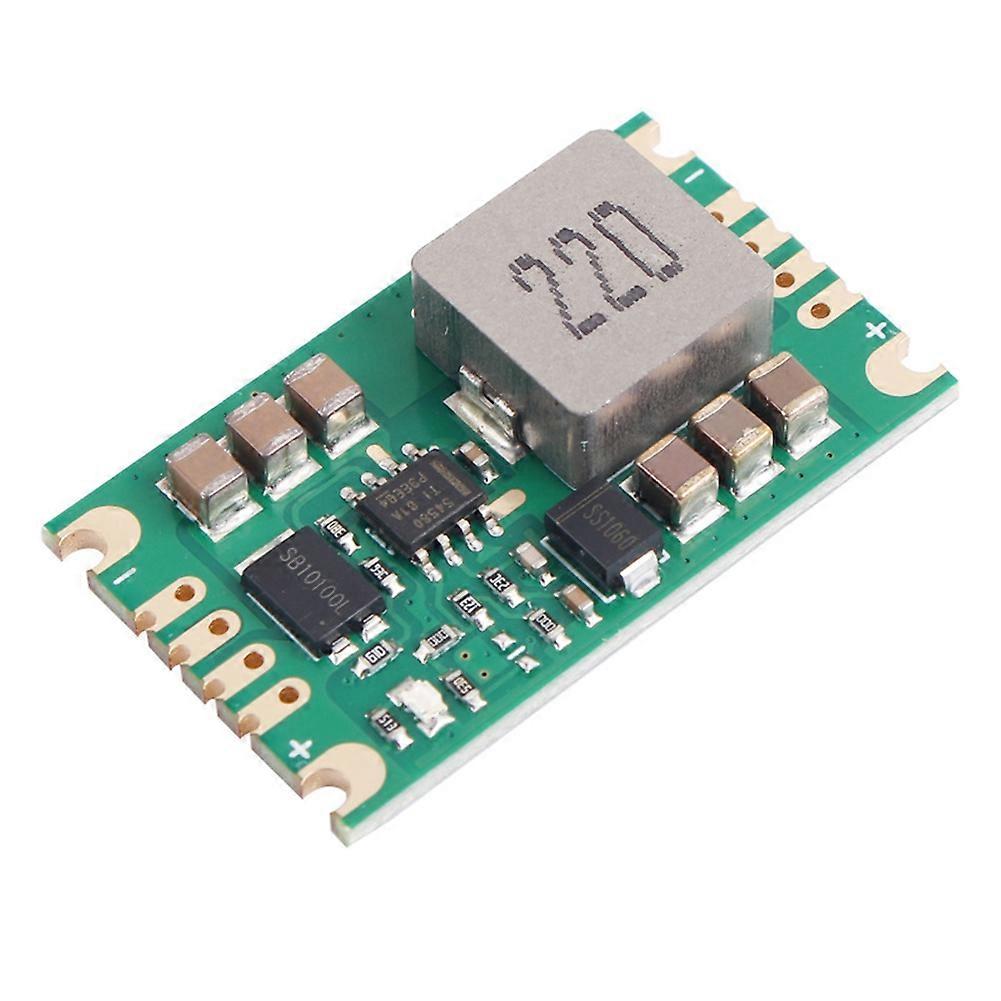

Tps54560 Netzteilmodul: 60-v-dc/dc-hochspannungs-netzteil Mit Geringer Restwelligkeit, 5-v-gleichstrom, 5-a-ausgang, Kfz-netzteilmodul

Dieses Modul verwendet den TPS54560-Chip und bietet eine maximale Strombelastbarkeit von 5 A, eine maximale Eingangsspannung von 60 V und einen theoretischen Wirkungsgrad von bis zu 90 %. Der Chip verfügt über einen Überhitzungsschutz. Bei längerem Betrieb mit hoher Leistung sollte die Temperatur des Moduls (Chip, Induktivität, Diode) überwacht werden, um ein Auslösen des Schutzes zu verhindern. Das Modul ist gemäß den offiziellen Spezifikationen entwickelt und verdrahtet und zeichnet sich durch hochwertige Komponenten, geringe Restwelligkeit und einfache Handhabung aus. Es eignet sich ideal für Studentenwettbewerbe und die Entwicklung eigener Projekte. Modultyp: DC/DC-Abwärtswandler (BUCK), Schaltnetzteil, hocheffizientes Netzteil. Hauptversorgungsbereich: 7,5–60 V DC. Ausgangsspannung: 5 V. Ausgangsstrom: 5 A. Minimaler Spannungsabfall: ≥ 2 V (VIN-VOUT > 2 V). Ausgangsaktivierung: Unterstützt. Zum Aktivieren des Ausgangs EN und IN+ kurzschließen, zum Deaktivieren offen lassen oder erden. Maximaler Wirkungsgrad: > 90 %. Schutzfunktionen: Verpolungsschutz am Eingang. Leiterplattenfertigung: Halbloch-Bestückung mit Immersionsvergoldung. Montage: SMD (Dual In-Line Package) oder Stiftleiste. Modulabstand: Standard 2,54 x N. Betriebstemperatur: > -25 °C, < +125 °C. Farbe: Grün. Material: Leiterplatte. Lieferumfang: 1 x TPS54560-Modul. Hinweis: Die Farbe des Artikels auf dem Foto kann aufgrund von Lichtverhältnissen und Monitoreinstellungen geringfügig vom Original abweichen. Die Messabweichung beträgt +/- 1–3 cm. Nur der oben genannte Lieferumfang ist enthalten; weitere Produkte werden nicht geliefert. Hinweis: Lichtreflexionen und unterschiedliche Bildschirmeinstellungen können zu leichten Farbabweichungen zwischen dem Artikel auf dem Foto und dem tatsächlichen Artikel führen. Die Messabweichung beträgt +/- 1–3 cm.
