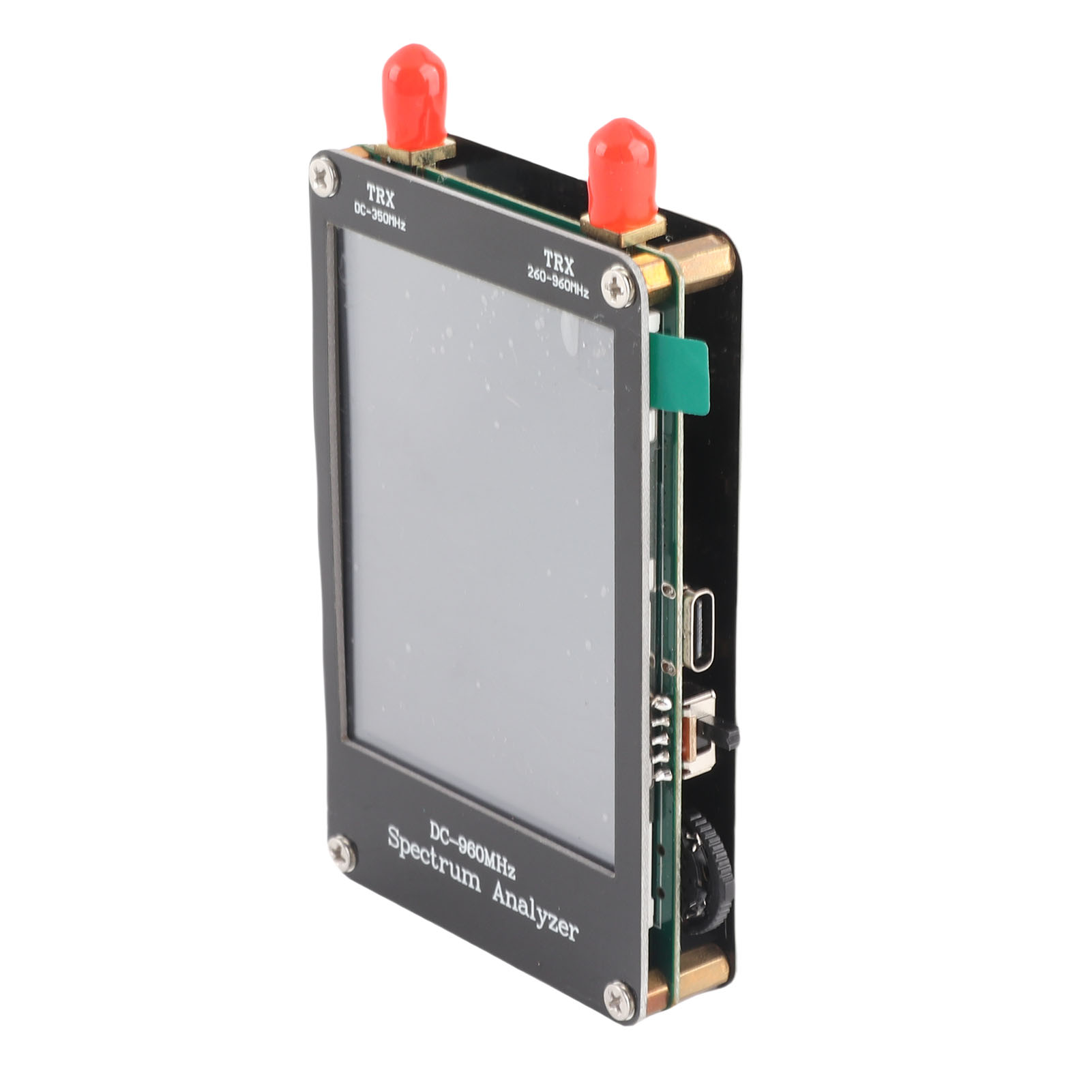

Tragbarer 2,8-zoll-spektrumanalysator Mit Touchscreen (0,1–960 Mhz)

1. Der Spektrumanalysator verfügt über zwei Eingänge: einen hochwertigen MF/HF/VHF-Eingang (0,1 MHz – 350 MHz) und einen hochwertigen UHF-Eingang (240 MHz – 960 MHz). 2. Der integrierte Kalibriersignalgenerator ermöglicht automatische Selbsttests und Kalibrierungen bei schwachem Eingangssignal. Im Normalbetrieb kann er als Signalgenerator verwendet werden. Der MF/HF/VHF-Sinuswellenausgang reicht von 0,1 MHz bis 350 MHz, der UHF-Rechteckwellenausgang von 240 MHz bis 960 MHz. 3. Die Bandpassfilterauflösung des Spektrumanalysators ist zwischen 2,6 kHz und 640 kHz umschaltbar. Das Farbdisplay zeigt 290 Scanpunkte an und deckt den gesamten Frequenzbereich ab. 4. Der Spektrumanalysator kann zur Steuerung per USB an einen PC angeschlossen werden. 5. Dieser Spektrumanalysator wird mit einem Akku betrieben und bietet im mobilen Einsatz eine Akkulaufzeit von mindestens 2 Stunden. Spezifikationen: Artikeltyp: Spektrumanalysator; ABS-Gehäuse: ca. 58,7 mm x 91,3 mm x 17,1 mm / 2,3 x 4 x 1 Zoll (ohne hervorstehende Teile) Frequenzgenauigkeit: < 2 ppm Frequenzstabilität: < 1 ppm Display: 2,8-Zoll-TFT-Resistiv-Touchscreen (320 x 240) USB-Schnittstelle: USB Typ-C Kommunikationsmodus: CDC (Seriell) Stromversorgung: USB 5 V 150 mA, eingebauter 650-mAh-Akku, maximaler Ladestrom 300 mA, 2 Stunden Akkulaufzeit (eingebauter Akku enthalten) Verwendung: Modus für niedrige Eingangsleistung Spezifikationen: Eingangsfrequenzbereich: 100 kHz - 350 MHz Vordämpfung: Manuelle und automatische Eingangsdämpfung von 0 dB bis 31 dB in 1-dB-Schritten Maximaler absoluter Eingangspegel: +10 dBm ohne Dämpfung Schadenspegel: +20 dBm Eingangs-Intercept-Point Modulation dritter Ordnung (IIP3): +15 dBm Dämpfung von 0 dB. Kompressionspunkt bei 1 dB: +2 dBm bei 0 dB Dämpfung. Auflösung des Leistungsdetektors: 0,5 dB ± 1 dB. Minimales detektierbares Signal: -102 dBm bei einer Auflösungsbandbreite (RBW) von 30 kHz. Das Phasenrauschen beträgt bei 100 kHz -90 dB/Hz und bei 1 MHz -115 dB/Hz. Mit einer Auflösungsbandbreite von 30 kHz und einer Bandbreite von 70 dB ist der Dynamikbereich frei von Störsignalen. Auflösungsfilter (3, 10, 30, 100, 300 und 600 kHz) sind manuell wählbar. Einer von 57 Filtern wird automatisch ausgewählt. Die angezeigte Auflösung beträgt 51, 101, 145 oder 290 Messpunkte. Mit dem Filter mit der maximalen Auflösung übersteigt die Abtastrate 1000 Punkte pro Sekunde. Die automatische Abtastpunktoptimierung gewährleistet eine vollständige Abdeckung des Messbereichs, unabhängig von der gewählten Auflösungsbandbreite. Die Rauschunterdrückungsoption bestimmt, ob bestimmte Signale intern erzeugt werden oder im Eingangssignal vorhanden sind. Spezifikationen für den Hochfrequenz-Eingangsmodus: (Dieser Modus entspricht dem Empfang von Zwischenfrequenzsignalen durch den zweiten Empfänger ohne Vorspiegelungs- oder Rauschunterdrückungsfilterung). Eingangsfrequenzbereich: 240 MHz bis 960 MHz. Die Eingangsimpedanz ist frequenzabhängig und kann von 50 Ohm abweichen. Ohne Bandpassfilter können starke Eingangssignale außerhalb des Bereichs von 240 MHz bis 960 MHz zu Verzerrungen des In-Band-Signals führen. Maximaler absoluter Eingangspegel ohne Dämpfung: +10 dBm. Modulationsprodukt dritter Ordnung (IIP3) mit einem Intercept-Punkt von -5 dBm. Der 1-dB-Kompressionspunkt liegt bei -6 dBm ohne Dämpfung. Die Auflösung des Leistungsdetektors beträgt 0,5 dB und die Frequenzlinearität ±1 dB. Die Genauigkeit des absoluten Leistungspegels nach der Kalibrierung beträgt ±1 dB. Verwenden Sie das schwächste wahrnehmbare Signal mit einer Auflösungsbandbreite von -115 dBm bei 30 kHz. Die Frequenzgenauigkeit entspricht der gewählten Auflösungsbandbreite. Bei einer Auflösungsbandbreite von 30 kHz und 50 dB Dämpfung beträgt der Dynamikbereich null. Auflösungsfilter von 3, 10, 30, 100, 300 und 600 kHz sind manuell wählbar. Einer von 57 Auflösungsfiltern wird automatisch ausgewählt. Ein optionaler, frequenzabhängiger Eingangsdämpfungsregler mit einem Einstellbereich von 25 bis 40 dB ist verfügbar. Nach Aktivierung des Dämpfungsreglers wird der Leistungspegelfehler auf ±10 dB reduziert. Die Anzeigeauflösung beträgt 51, 101, 145 oder 290 Messpunkte. Mit dem maximalen Auflösungsfilter übersteigt die Abtastrate 1.000 Punkte pro Sekunde. Die automatische Abtastpunktoptimierung gewährleistet die Abdeckung des gesamten Abtastbereichs, unabhängig von der gewählten Auflösungsbandbreite. Spezifikationen im Modus „Niedrige Ausgangsleistung“: Sinusförmiges Ausgangssignal, Harmonische unterhalb von -40 dB der Grundwelle. Der Ausgangsfrequenzbereich erstreckt sich von 100 kHz bis 350 MHz (minimale Frequenzschrittweite 312,5 Hz). Der Ausgangspegel ist in 1-dB-Schritten zwischen -76 dBm und -6 dBm einstellbar. AM-, Schmalband-FM- und Breitband-FM-Modulation sowie Frequenzscanning über einen vom Benutzer wählbaren Frequenzbereich sind wählbar. (AM-Modulation wird durch schnelles Ändern des Vorabschwächers, FM-Modulation durch schnelles Ändern der Ausgangsfrequenz erreicht. Dies ist keine st
