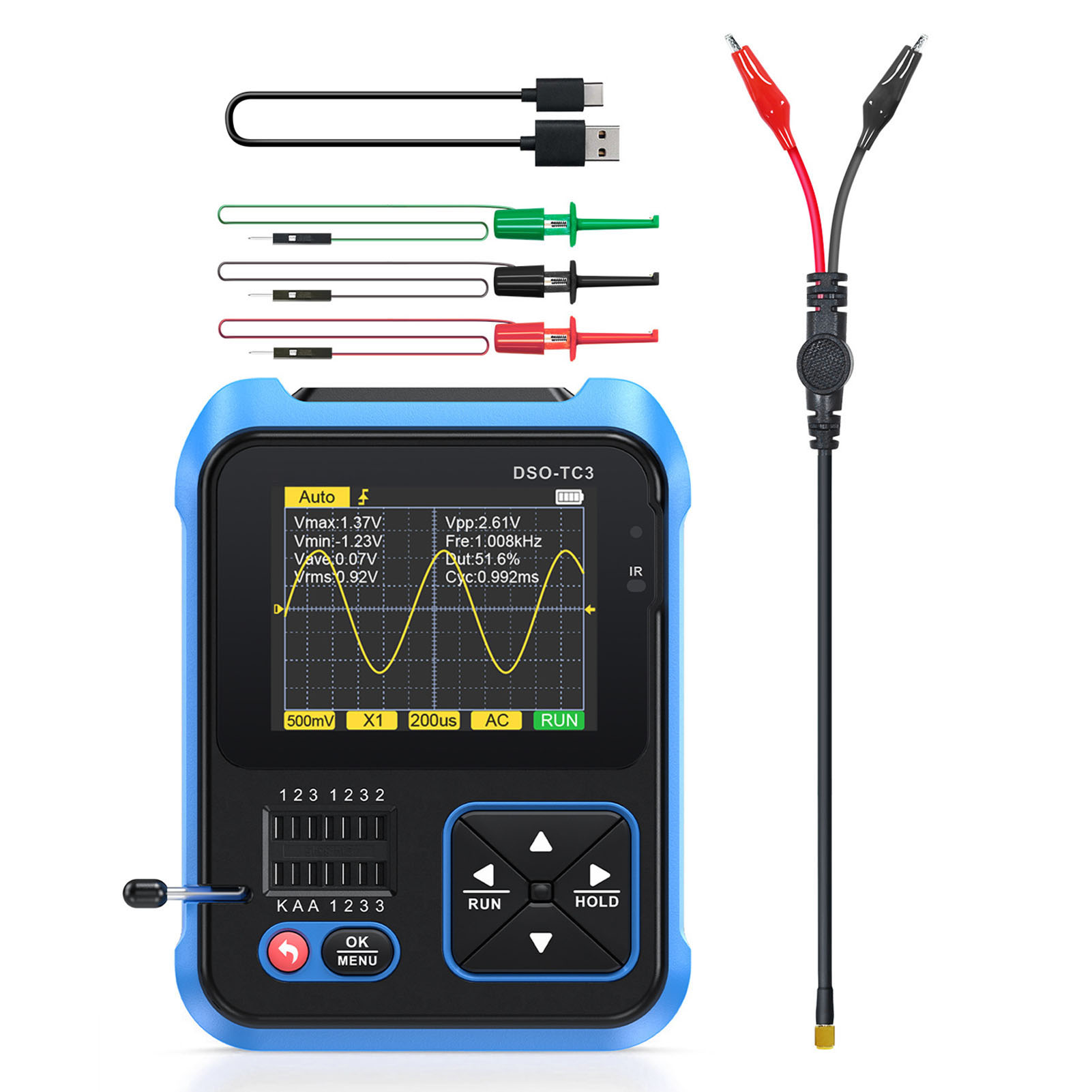

Tragbares Digitales Handoszilloskop Mit Transistortester, Induktivitäts-, Kapazitäts- Und Widerstandsmessgerät – Standard-kit.

Willkommen in unserem Shop ! Dieses Produkt ist ein 3-in-1 digitales Oszilloskop, elektronischer Komponententester und PWM-Signalgenerator, alles in einem Gerät vereint. Das Oszilloskop bietet eine Echtzeit-Abtastrate und Bandbreite von 500 kHz. Es können Spannungssignale bis zu 400 V gemessen werden. Der Oszilloskop-Modus ermöglicht das Testen der Signalwellenform eines Schaltkreises, während der Mos-Testmodus verschiedene Transistortypen testen kann, einschließlich der Identifizierung von Komponententyp, Pin-Polarität, hFE, Durchlassspannung, Sperrschichtkapazität, Widerstand und induktiven Komponenten. Im Signalgenerator-Modus können Sie sinusförmige, impulsförmige, dreieckige oder rampenförmige Wellenformen verwenden. Der Signalgenerator verfügt über 5 integrierte Basiswellenformen. Die Ausgangsfrequenz der Sinuswelle beträgt 1 bis 10 kHz, 0 bis 3,3 V, mit einem Tastverhältnis von 50 %. Die vertikale Empfindlichkeit liegt zwischen 10 mV und 10 V, und der horizontale Zeitbasisbereich reicht von 1 µs bis 10 s. Dies ermöglicht mehr Wellenformdaten pro Zeiteinheit und macht die Wellenform präziser. Das Oszilloskop wird von einem integrierten 1500-mAh-Akku betrieben, der über ein 5-V-2-A-Netzteil in 1 bis 2 Stunden vollständig aufgeladen wird und 4 Stunden lang betrieben werden kann (grüne Anzeige für vollständige Ladung, rot für Ladevorgang). Dieses tragbare digitale Oszilloskop und Transistortester ist mit einem hochauflösenden 2,4-Zoll-TFT-Farbdisplay mit einstellbarer Hintergrundbeleuchtung ausgestattet, das ein besseres Leseerlebnis und eine einfache Bedienung bietet. Das Oszilloskop kann verschiedene Funktionen testen und unterstützt eine Multi-Interface-Anzeige. Dank des Tastaturdesigns ist es bequemer zu bedienen und verschiedene Testmodi auszuwählen. Das Oszilloskop unterstützt den Online-Betrieb über PC und eignet sich besonders für das schnelle Abgleichen von Transistoren, die Identifizierung von gemischten SMD-Komponenten ohne Kennzeichnung sowie die erste Sortierung kleiner Komponentenchargen. Es kann automatisch verschiedene Transistoren identifizieren und messen, einschließlich NPN- und PNP-Transistoren, Dioden, Doppeldioden usw. Artikeltyp: Digitales Oszilloskop Material: ABS Hauptparameter des Geräts: - Modell: DSO TC3 - Display: 2,4-Zoll-TFT-Farbdisplay mit LED-Hintergrundbeleuchtung - Stromversorgung: 1 x 803450 1500 mAh Lithium-Polymer-Akku (integriert) - Ladespezifikation: USB Type C - Stützspezifikation: Einteilig klappbarer Ständer Parameter des Oszilloskop-Modus: - Echtzeit-Abtastrate: 10 MSa/s - Analoge Bandbreite: 500 kHz - Eingangsimpedanz: 1 MΩ - Kopplungsmethode: AC oder DC - Testspannungsbereich: ±400 V - Vertikale Empfindlichkeit: 10 mV bis 10 V - Horizontaler Zeitbasisbereich: 1 µs bis 10 s - Trigger-Modus: Auto, Normal, Einfach - Trigger-Typ: Steigende oder fallende Flanke - Wellenform-Freeze: Ja - Automatische Messung: Ja Parameter des Komponententest-Modus: - Transistor: β > 10 bis < 600, Messung von hfe, Ube, lc/le, lceo, lces, Uf - Diode: Durchlassspannung < 4,5 V, Messung von Durchlassspannung, Sperrschichtkapazität, Rückwärtsleckstrom - Zener-Diode: 0,01 bis 4,5 V (Testbereich 1 2 3) / 0,01 bis 32 V (Testbereich K A A) - Feldeffekttransistor (JFET): Messung von Gate-Kapazität Cg, Drain-Strom ld, Uf - IGBT: Messung von Drain-Strom ld, Uf - MOSFET: Messung von Schwellenspannung Vt, Gate-Kapazität Cg, Drain-Widerstand Rds, Uf - Einweg-Thyristor: Zündspannung < 5 V - Zweiweg-Thyristor: Zündstrom < 6 mA - Kondensator: 25 pF bis 100 mF, Messung von Kapazität und Verlustfaktor Vloss - Widerstand: 0,01 Ω bis 50 MΩ, Messung des Widerstandswerts - Induktivität: 10 µH bis 1000 µH, Messung von Induktivität und Gleichstromwiderstand - Batterie: 0,1 bis 4,5 V, Messung von Spannung und Polarität - Eingangsspannung: 0 bis 40 V, Spannungsmessung - DS18B20: 0 bis 85 °C, Temperaturmessung - DHT1: 0 bis 60 °C / 5 bis 95 %, Feuchtigkeitsmessung - Infrarot-Dekodierung: Anzeige von Benutzercode und Daten sowie der entsprechenden Infrarot-Wellenform Parameter des Signalgenerators: - Sinuswelle: 1 bis 10 kHz, 0 bis 3,3 V, 50 % - Rechteckwelle: 1 bis 100 kHz, 3,3 V, 50 % - Impulswelle: 1 bis 100 kHz, 3,3 V, 0 bis 100 % - Dreieckwelle: 1 bis 10 kHz, 0 bis 3,3 V, 50 % - Rampe: 1 bis 10 kHz, 0 bis 3,3 V, 0 bis 100 % - DC: 0 bis 3,3 V Lieferumfang: - 1 x Oszilloskop - 1 x USB-Kabel - 3 x Hakentestkabel - 1 x Standard-Tastkopf - 1 x Bedienungsanleitung
