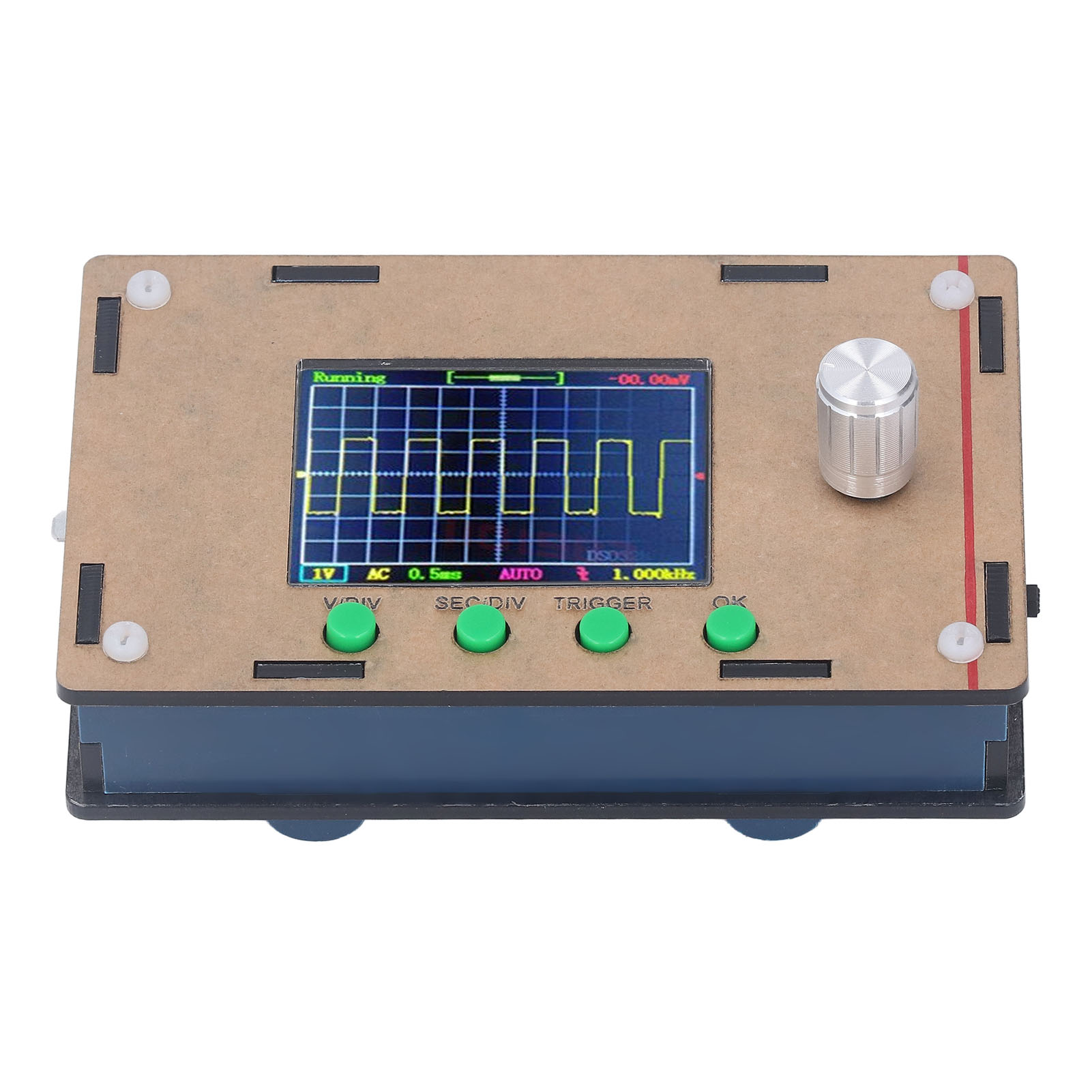

Tragbares Digitales Oszilloskop Mit 2,4-zoll-lcd-display, 200 Khz Bandbreite, 1 Megasamples/s, 9 V Gleichspannung, Signal- Und Wellenformmessung, Kompaktes Elektronisches Testgerät.

Willkommen in unserem Shop! Entdecken Sie unser leistungsstarkes digitales Oszilloskop, das selbst Ihre anspruchsvollsten Anforderungen an elektronische Prüfungen erfüllt. Mit einer Bandbreite von 200 kHz und einer Abtastrate von 1 MSa/s garantiert dieses Gerät präzise und zuverlässige Messungen in all Ihren Anwendungen. **Technische Daten:** - **2,4-Zoll-Farbbildschirm**: Auflösung von 320 x 240 Pixeln für klare Darstellung und einfache Bedienung. - **3 Aufnahmemodi**: Automatisch, Normal und Einzelmessung zur einfachen Erfassung von Momentansignalen. - **Eingangsimpedanz**: 1 MΩ. - **Analoge Bandbreite**: 0–200 kHz. - **Maximale Eingangsspannung:** 50 Vpp mit 1:1-Tastkopf, 400 Vpp mit 10:1-Tastkopf. - **Stromversorgung:** 9 V DC. - **Maximale Echtzeit-Abtastrate:** 1 MS/s. - **Signalquelle:** Integriertes 1-Hz/3,3-V-Testrechtecksignal. - **Genauigkeit:** 12 Bit. - **Abtastpuffertiefe:** 1024 Byte. - **Vertikale Empfindlichkeit:** 5 mV/Div bis 20 V/Div in 1-2-5-Schritten, mit einstellbarer vertikaler Verschiebung. - **Kopplungsmodus:** DC, AC, GND. - **Horizontale Zeitbasis:** 10 μs/Div bis 500 s/Div in 1-2-Schritten. 5. **Erweiterte Funktionen:** - Triggerung durch steigende oder fallende Flanke. - Einstellbare horizontale Triggerposition. - Wellenformanzeige vor dem Triggern (negative Verzögerung). - HOLD-Funktion zum Einfrieren der Anzeige. **Lieferumfang:** 1 x Digitaloszilloskop, 1 x Tastkopf, 1 x Testelement (bestehend aus 3 x 300 Ω SMD-Widerständen), 1 x Benutzerhandbuch **Bedienung:** - **Tasten:** V/DIV für Empfindlichkeit und vertikale Position, SEC/DIV für Zeitbasis und horizontale Position, TRIGGER für Modus, Pegel oder Triggerflanke, OK zum Aktivieren/Deaktivieren der HOLD-Funktion, ADJ zum Navigieren und Auswählen von Parametern und GND/DC/AC zum Ändern der Kopplung. - **Vertikale Positionsausrichtung:** In den GND-Modus wechseln und V/DIV 3 Sekunden lang gedrückt halten. - **Parameterleiste öffnen/schließen:** OK 3 Sekunden lang gedrückt halten. - **Wellenform speichern:** OK und TRIGGER gleichzeitig drücken, um die Wellenform im EEPROM zu speichern. - **Wellenform wiedergeben:** OK und SEC/DIV gleichzeitig drücken, um die gespeicherte Wellenform anzuzeigen. - **Standardeinstellungen wiederherstellen:** SEC/DIV und TRIGGER 3 Sekunden lang gedrückt halten. - **Horizontale Position zentrieren:** SEC/DIV 3 Sekunden lang gedrückt halten. - **Triggerpegel zentrieren:** TRIGGER 3 Sekunden lang gedrückt halten. **Tastkopfkompensation einstellen:** 1. Die rote Tastkopfklemme an den Signalausgang anschließen; Die schwarze Klemme bleibt unverbunden. 2. Schalten Sie das Gerät ein, halten Sie die ADJ-Taste 3 Sekunden lang gedrückt und stellen Sie die Amplitude auf 0,1 V ein. 3. Stellen Sie die Empfindlichkeit auf 50 mV ein und stabilisieren Sie die Wellenform mit dem Trigger. 4. Justieren Sie C3, um einen rechten Winkel zu erhalten, stellen Sie dann die Amplitude auf 3,3 V, die Empfindlichkeit auf 1 V und justieren Sie C5 auf die gleiche Weise. Dieses Oszilloskop ist ideal für akademische Experimente, Elektronikreparaturen und Ingenieurarbeiten. Dank seiner kompakten Größe und seines geringen Gewichts lässt es sich leicht in der Tasche transportieren und ist perfekt für den Innen- und Außenbereich geeignet.
