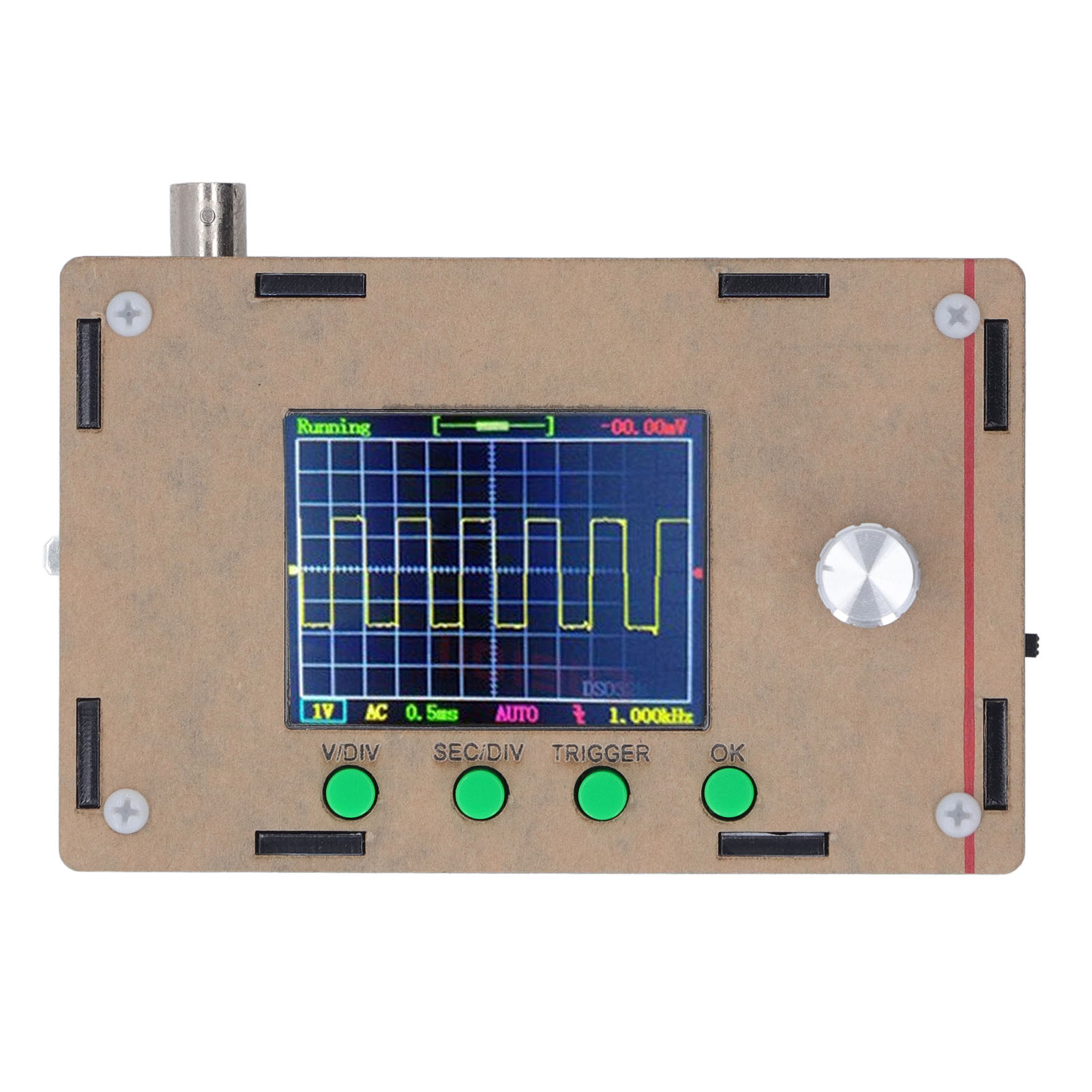

Tragbares Digitales Oszilloskop Mit 2,4-zoll-lcd-display, 200 Khz Bandbreite, 1 Msa/s, 9 V Dc-signalwellenform

Willkommen in unserem Shop! Entdecken Sie unser leistungsstarkes Digitaloszilloskop, das selbst höchsten Ansprüchen an elektronische Messungen gerecht wird. Mit einer Bandbreite von 200 kHz und einer Abtastrate von 1 MSa/s garantiert dieses Gerät präzise und zuverlässige Messungen. Sein 2,4-Zoll-Farb-LCD-Display mit einer Auflösung von 320 x 240 Pixeln bietet eine klare Darstellung und einfache Bedienung, selbst bei komplexen Signalen. Das Oszilloskop verfügt über drei Aufnahmemodi: automatisch, regulär und Einzelmessung, mit denen Sie Momentansignale einfach und präzise erfassen können. Es eignet sich ideal für den umfassenden Einsatz in akademischen Experimenten, der Elektronikwartung, der Elektrotechnik und vielen weiteren Bereichen und erfüllt somit vielfältige professionelle Anforderungen. Dank seiner kompakten Größe und des geringen Gewichts lässt es sich bequem in der Tasche transportieren und ist somit ideal für den Innen- und Außenbereich geeignet. Detaillierte technische Daten: - Typ: Digitales Oszilloskop - Eingangsimpedanz: 1 MΩ - Analoge Bandbreite: 0–200 kHz - Maximale Eingangsspannung: 50 Vpp mit 1:1-Tastkopf, 400 Vpp mit 10:1-Tastkopf - Stromversorgung: 9 V DC - Maximale Echtzeit-Abtastrate: 1 MS/s - Signalquelle: 1 Hz/3,3 V Rechtecksignal - Genauigkeit: 12 Bit - Abtastpuffertiefe: 1024 Byte - Vertikale Empfindlichkeit: 5 mV/Div bei 20 V/Div Schritte von 1-2-5, mit einstellbarer vertikaler Verschiebung gemäß Anleitung - Kopplungsmodus: DC, AC, GND - Horizontaler Zeitbasisbereich: 10 μs/Div bis 500 s/Div in Schritten von 1-2-5 Hauptmerkmale: 1. Automatischer, konventioneller und Einzelbildmodus zur einfachen Erfassung von momentanen Signalverläufen 2. Triggerung durch steigende oder fallende Flanke 3. Einstellbare horizontale Triggerposition 4. Signalverlaufsbeobachtung vor dem Triggern mit negativer Verzögerung 5. HOLD-Funktion zum Sperren der Wellenformanzeige Bedienungsanleitung: - Tasten: V/DIV für Empfindlichkeit und vertikale Position, SEC/DIV für Zeitbasis und horizontale Position, TRIGGER für Triggermodus, OK zum Aktivieren/Deaktivieren der HOLD-Funktion, ADJ zur Parameterauswahl, GND/DC/AC zum Ändern der Kopplung - Ausrichtung der vertikalen Position: Auf GND umschalten, V/DIV 3 Sekunden lang gedrückt halten - Parameterleiste öffnen/schließen: OK 3 Sekunden lang gedrückt halten - Wellenform speichern: OK und TRIGGER gleichzeitig drücken, um im EEPROM zu speichern - Wellenform wiedergeben: OK und SEC/DIV gleichzeitig drücken, um die Wellenform im HOLD-Modus wiederzugeben und anzuzeigen - Wiederherstellung der Standardparameter: SEC/DIV und TRIGGER 3 Sekunden lang gedrückt halten - Zentrierung der horizontalen Position: SEC/DIV 3 Sekunden lang gedrückt halten - Zentrierung des Triggerpegels: TRIGGER 3 Sekunden lang gedrückt halten Einstellung der Tastkopfkompensation: 1. Schließen Sie die rote Tastkopfklemme an den Signalausgang an; lassen Sie die schwarze Klemme unangeschlossen. 2. Schalten Sie das Gerät ein, halten Sie die ADJ-Taste 3 Sekunden lang gedrückt und stellen Sie die Amplitude auf 0,1 V ein. 3. Stellen Sie die Empfindlichkeit auf 50 mV ein und passen Sie den Triggerpegel an, um die Wellenform zu stabilisieren. 4. Stellen Sie C3 so ein, dass eine rechtwinklige Wellenform entsteht. 5. Stellen Sie die Amplitude auf 3,3 V und die Empfindlichkeit auf 1 V ein und passen Sie dann C5 so an, dass ein rechtwinkliger Ausgang entsteht. Lieferumfang: - 1 x Digitaloszilloskop - 1 x Tastkopf - 1 x Testelement (bestehend aus 3 x 300 Ω Widerstandselementen) - 1 x Benutzerhandbuch. Nutzen Sie ein zuverlässiges und vielseitiges Werkzeug für all Ihre elektronischen Messungen!
