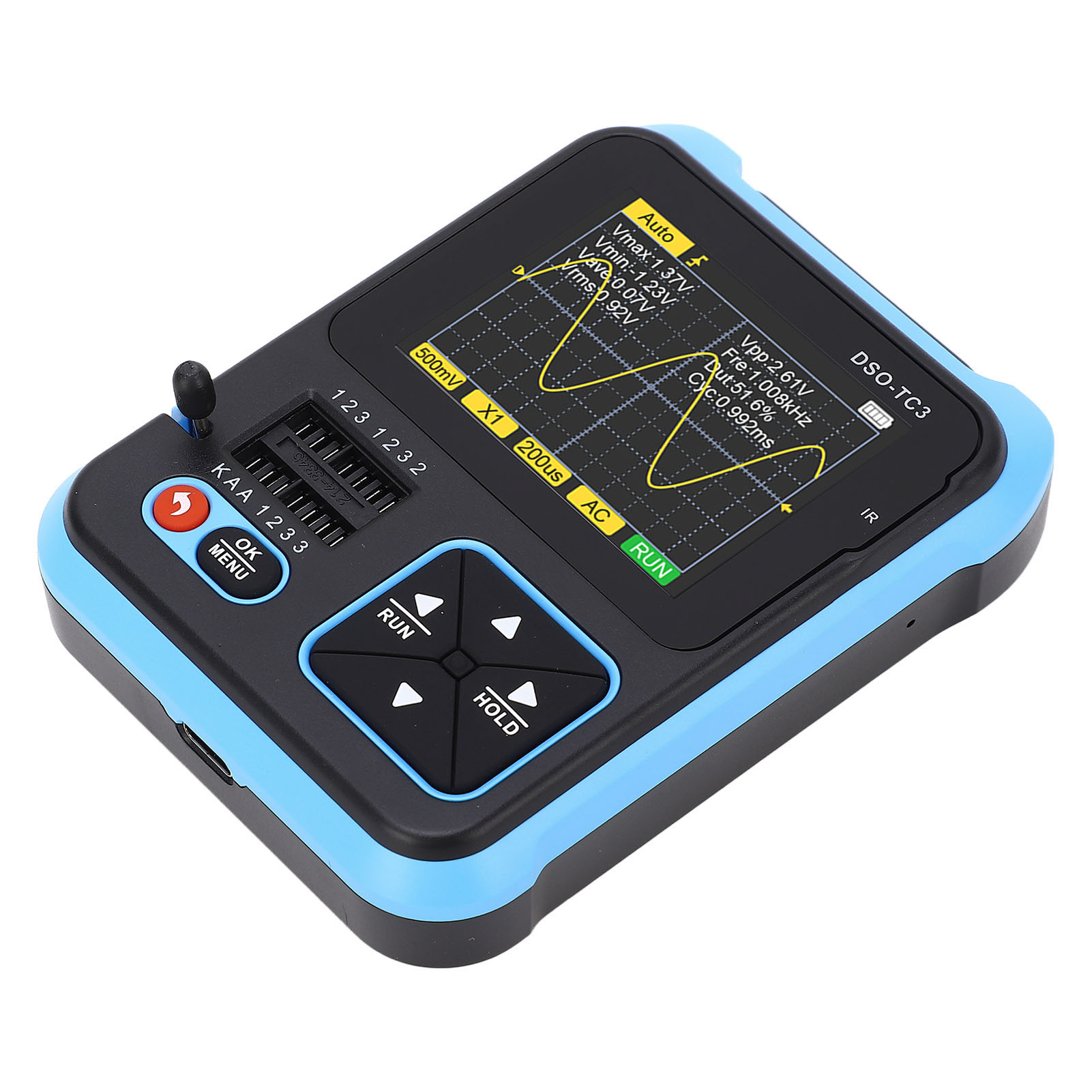

Tragbares Handoszilloskop, Transistorprüfer, Induktivitäts-, Kapazitäts- Und Widerstandsmessgerät, Hohe Konfiguration

1. Praktisch und 3-in-1: Dieses digitale Oszilloskop, Elektronik-Tester und PWM-Signalgenerator vereint alle Funktionen in einem Gerät. Das Oszilloskop bietet eine Echtzeit-Abtastrate und eine Bandbreite von 500 kHz. Spannungssignale bis zu 400 V können gemessen werden. 2. Geräteidentifizierung: Im Oszilloskop-Modus kann die Signalform der Schaltung analysiert werden, während der MOS-Test-Modus verschiedene Transistortypen prüft und dabei Gerätetyp, Pin-Polarität, hFE, Durchlassspannung, Sperrschichtkapazität, Widerstand, induktive Bauteile usw. identifiziert. Im Signalgenerator-Modus können Sinus-, Puls-, Dreieck- oder Rampensignale erzeugt werden. 3. Sinuswellen-Frequenzausgang: Der Signalgenerator verfügt über 5 integrierte Grundwellenformen. Die Sinuswellen-Frequenzausgabe liegt bei 1–10 kHz, 0–3,3 V (50 %). Die vertikale Empfindlichkeit beträgt 10 mV bis 10 V, der horizontale Zeitbasisbereich 1 µs bis 10 s. Dadurch können mehr Wellenformdaten pro Zeiteinheit erfasst werden, was die Genauigkeit der Wellenform erhöht. 4. TFT-Bildschirm: Das Oszilloskop wird von einem integrierten 1500-mAh-Akku gespeist, der mit einem 5-V-2-A-Netzteil in 1–2 Stunden vollständig aufgeladen ist und eine Betriebsdauer von 4 Stunden ermöglicht (grüne Anzeige: vollständig geladen / rote Anzeige: Ladevorgang läuft). Das digitale Taschenoszilloskop und der Transistortester sind mit einem hochauflösenden 2,4-Zoll-TFT-Bildschirm mit einstellbarer Hintergrundbeleuchtung ausgestattet. Dies sorgt für ein besseres Ableseerlebnis und einfache Bedienung. 5. Anzeige mehrerer Schnittstellen: Das Oszilloskop kann verschiedene Funktionen testen und unterstützt die Anzeige mehrerer Schnittstellen. Dank des Tastenfelds ist die Bedienung und Auswahl verschiedener Testfunktionsmodi komfortabler. 6. Anwendungsbereiche: Das Oszilloskop unterstützt den Online-Betrieb mit einem PC und eignet sich besonders für das schnelle Pairing von Transistoren, die Identifizierung von Bauteilen mit gemischter Stirn- und wortloser Bestückung sowie die erste Prüfung von Bauteilen in kleinen Serien. Es kann verschiedene Transistoren, darunter NPN- und PNP-Transistoren, Dioden, Doppeldioden usw., automatisch erkennen und messen. Artikeltyp: Digitales Oszilloskop. Material: ABS. Hauptparameter des Geräts Modell DSO TC3 Display 2,4-Zoll-TFT-Farbbildschirm, LED-Hintergrundbeleuchtung Stromversorgungsspannung 1 x 803450 1500 mAh Li-Polymer-Akku (Lieferung mit eingebautem Akku) Ladespezifikation USB Typ C Ständerspezifikationen Einteiliger, faltbarer Ständer Digitaloszilloskop-Modusparameter Echtzeit-Abtastrate 10 MSa/s Analoge Bandbreite 500 kHz Eingangsimpedanz 1 MΩ Kopplungsart Wechselstrom oder Gleichstrom Testspannungsbereich ±400 V Vertikale Empfindlichkeit 10 mV–10 V Horizontaler Zeitbasisbereich 1 µs–10 s Triggermodus Auto, Normal, Einzeln Triggertyp Ansteigende oder fallende Flanke Wellenform einfrieren Ja Automatische Messung Ja Komponententestmodus-Parameter Klassenbereich Beschreibung Triode β größer als 10 kleiner als 600 Vergrößerung hfe, Basis Emitterspannung Ube, lc/le, Kollektor-Emitter-Sperrstrom lceo, lces, Vorwärtsspannungsabfall Uf der Schutzdiode Vorwärtsspannungsabfall der Diode
