Treiber Für Schrittmotorsteuerungen Und Servomotoren

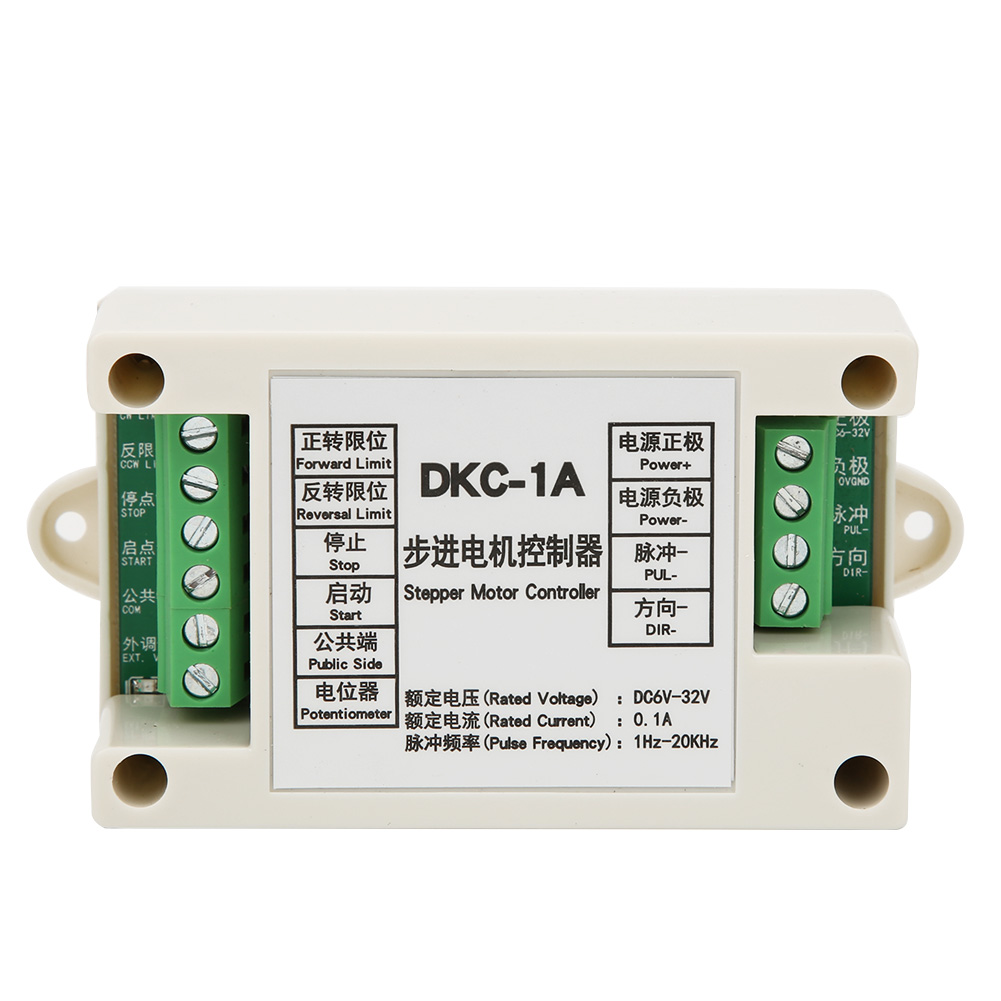

Willkommen in unserem Shop! **Drehzahlregler für Schritt- und Servomotoren** Dieser vielseitige Regler wurde speziell für Schritt- und Servomotoren entwickelt und bietet eine zuverlässige und leistungsstarke Lösung für Ihre Automatisierungsprojekte. Er verfügt über eine S-förmige Beschleunigung mit Sofortstoppfunktion und gewährleistet so sanfte und präzise Bewegungen. Schutzfunktionen gegen Verpolung, Überspannung und Überstrom sorgen für einen sicheren und langlebigen Betrieb. Dank seines intelligenten Systems schaltet der interne und der externe Drehzahlregler automatisch um und bietet so maximale Flexibilität. Der Regler kann Impulsfrequenzen bis zu 20 kHz ausgeben. Alle Eingänge sind durch Optokoppler isoliert, und es wird ein negativer Impulsausgang (aktives Low-Pegel-Signal) ausgegeben. **Technische Daten:** - Produkttyp: Schrittmotor-Drehzahlregler - Eingangsspannung: DC 5–32 V - Konfigurierbare Betriebsmodi über DIP-Schalter (S1 und S2): - Automatischer Hin- und Her-Modus - Einzeltrigger-Modus - Einzelner Hin- und Her-Modus - Tippbetrieb (ruckartige Bewegung) **Bedienungsanleitung:** 1. Das Steuersignal beträgt 0 bis 24 V und ist an der fallenden Flanke aktiv. Die Mindestdauer des Triggersignals muss größer als 2,5 µs sein. 2. Das integrierte und das externe Potentiometer schalten automatisch um. Wenn das externe Potentiometer (≤10 kΩ) angeschlossen ist, schaltet der Controller automatisch darauf um. 3. Modus- und Geschwindigkeitseinstellungen werden nach dem Öffnen des Gehäuses vorgenommen. **Modusbeschreibungen:** - **Automatischer Hin- und Her-Modus**: Nach dem Triggern (Verbindung zwischen dem gemeinsamen Anschluss und dem Aktivierungseingang) bewegt sich der Motor automatisch zwischen den vorderen und hinteren Endlagen, bis der Trigger stoppt. - **Einzel-Trigger-Modus**: Nach dem Triggern dreht sich der Motor bis zur vorderen Endlage und stoppt dann. Ein neuer Trigger kehrt die Drehrichtung bis zum hinteren Anschlag um usw. - **Einzelner Vorwärts-/Rückwärtsmodus**: Nach dem Triggern dreht sich der Motor vorwärts, stoppt am vorderen Anschlag und kehrt dann die Richtung bis zum hinteren Anschlag um, wo er ebenfalls stoppt. - **Tippmodus**: Durch Verbinden des Startanschlusses mit dem gemeinsamen Anschluss wird eine Vorwärtsdrehung ausgelöst; durch Trennen wird der Motor gestoppt. Durch Verbinden des Stoppanschlusses mit dem gemeinsamen Anschluss wird eine Rückwärtsdrehung ausgelöst; durch Trennen wird der Motor gestoppt. **Anschlüsse und Verdrahtung:** - Dieser Controller ist mit allen Schrittmotoren und Servomotoren unabhängig von der Größe kompatibel und verwendet Standardeingänge (EM/ENA/PREE, PUL/PULS/CLK, DIR/CW/CCW). Die Verdrahtung erfolgt über gemeinsame Anode: Verbinden Sie PUL+ und DIR+ mit der +24-V-Stromversorgung, PUL- mit dem Impulseingang des Treibers und DIR- mit dem Richtungseingang des Treibers. Die Klemmen EN+ und EN- bleiben in der Regel unbeschaltet. Verwenden Sie für mechanische Schalter (Drucktaster, Endschalter, Fußschalter) normalerweise offene Zweidrahtkontakte: einen Draht an die gemeinsame Klemme, den anderen an den entsprechenden Eingang (Start, Stopp, Vorwärts-/Rückwärts-Endschalter). Verwenden Sie für elektronische Sensoren (Fotodetektoren, Näherungssensoren, Hall-Sensoren) normalerweise offene Dreidraht-NPN-Kontakte (24 V DC-Stromversorgung und Signalausgang). Die beiden Stromleitungen werden an die Stromversorgung des Reglers und die Signalleitung an den entsprechenden Eingang angeschlossen. Das externe Potentiometer muss einen Widerstand von ≤ 10 kΩ haben und benötigt keine Stromversorgung. Schließen Sie es an die externen Steuerklemmen und die gemeinsame Klemme an. **Lieferumfang:** - 1 x Drehzahlregler - 1 x Bedienungsanleitung (in Chinesisch und Englisch) Dieser Regler ist ideal für Anwendungen, die eine präzise Drehzahl- und Richtungssteuerung erfordern und sich durch einfache Installation und fortschrittliche Funktionen auszeichnen.
