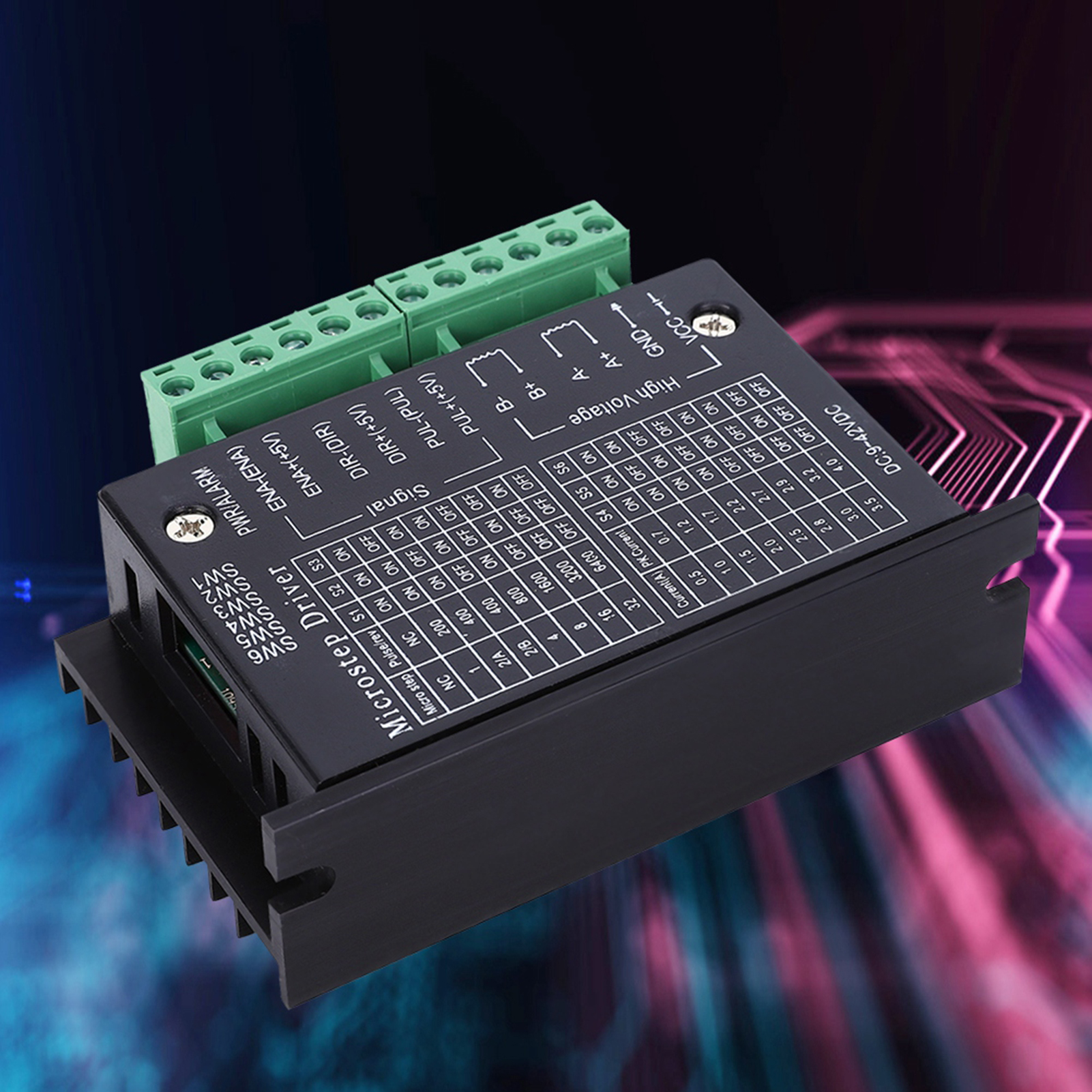

Treiberplatine Mit Überstromschutz, 32 Unterteilungen, Für 42/57/86 Schrittmotoren, 4,0 A, 42 V Dc

1. Der Ruhestrom des Schrittmotortreibers wird automatisch halbiert. Er bietet 8 Ausgangsströme bis zu 4,0 A. 2. Mit integriertem Temperatur- und Überstromschutz unterstützt der Motortreiber H-Brücken-Bipolar-Konstantphasenstromansteuerung. 3. Als verbesserte Version des TB6600 bietet er 32 Unterteilungen und eignet sich daher für Anwendungen mit hoher Unterteilung. 4. Die Eingangssignal-Hochgeschwindigkeits-Fotoelektrische-Isolation wird beibehalten, und die Treiberplatine verfügt über eine energiesparende, halbautomatische Stromverriegelungsfunktion. 5. Das halboffene Gehäuse ermöglicht den Einsatz auch unter rauen Umgebungsbedingungen und sorgt für eine einfache Installation. Artikeltyp: Schrittmotortreiber Modell: TB6600 (verbesserte Version) Gleichstromversorgung: 9–40 V DC Acht Ausgangsstromstufen verfügbar: Maximal 4,0 A Sechs Unterteilungsmodi verfügbar: 32 Unterteilungen Standard-Schnittstelle für gemeinsame positive Einzelimpulse: Ja Offline-Haltefunktion: Unterstützt Schutz: Integrierter Temperatur- und Überstromschutz Gewicht: Ca. 201 g / 7,1 oz Anwendbare Schrittmotoren: Typ 42, 57 und 86, 2-phasig, 4-phasig (4-adrig, 6-adrig, 8-adrig) Anschlussbelegung: Signaleingang: ⑴CP+: Impulssignaleingang (positiver Anschluss). ⑵CP-: Impulssignaleingang (negativer Anschluss). ⑶DIR+: Positiver Anschluss für Vorwärts- und Rückwärtssteuerung des Motors. ⑷DIR-: Negativer Anschluss für Vorwärts- und Rückwärtssteuerung des Motors. ⑸Enable+: Positiver Anschluss für Offline-Steuerung des Motors. ⑹Enable-: Minuspol der Motor-Offline-Steuerung. Motorwicklungsanschluss: ⑴A+: A+-Phase der Motorwicklung anschließen. ⑵A-: A-Phase der Motorwicklung anschließen. ⑶B+: B+-Phase der Motorwicklung anschließen. ⑷B-: B-Phase der Motorwicklung anschließen. Betriebsspannungsanschluss: ⑴Spannungs-Strom-Kondensator: Gleichstromversorgung positiv (Hinweis: 10 V < VCC < 42 V). ⑵Masse: Negative Gleichstromversorgung. Signaleingang: Optokoppler-Isolation. Zwei Anschlussmöglichkeiten für die Eingangssignalschnittstelle: Der Benutzer kann je nach Bedarf die gemeinsame Anoden- oder die gemeinsame Kathodenanschlussmethode verwenden. 1. Gemeinsame Anodenanschlussmethode: CP+, DIR+ und EN+ jeweils an die Stromversorgung des Steuerungssystems anschließen. Bei einer Versorgungsspannung von +5 V kann direkt angeschlossen werden. Bei einer Versorgungsspannung über +5 V muss ein externer Strombegrenzungswiderstand R hinzugefügt werden. Um dies zu gewährleisten, wird dem internen optischen Koppler des Treibers ein Treiberstrom von 8–15 mA zugeführt. Das Impulseingangssignal wird über CP- abgegriffen; DIR- und Enable- sind in diesem Fall auf niedrigem Pegel aktiv. 2. Anschluss an gemeinsame Kathode: Verbinden Sie CP-, DIR- und Enable- mit der Masse des Steuerungssystems (SGND, isoliert von der Versorgungsmasse). Das +5-V-Impulseingangssignal wird über CP+ zugeführt; DIR+ und Enable+ sind in diesem Fall auf hohem Pegel aktiv. Der Wert des Strombegrenzungswiderstands R entspricht dem des Anschlusses an gemeinsame Anode. 1 x Schrittmotortreiber
