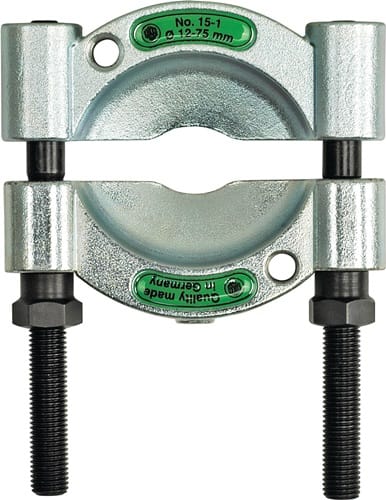

Trennvorrichtung Größe 4 KUKKO

Eigenschaften • Gewicht: 11,8 kg Anwendung • zum Abziehen von Kugellagern, Rollenlagern, Innenringen und anderen bündig aufsitzenden Teilen • die scharfen Schneiden ermöglichen das Abziehen bündig aufliegender Teile, wo 2- und 3- armige Abzieher unanwendbar sind (Abb. 1) • das Spannen der Trennbacken erfolgt durch gleichmäßiges Abziehen der Muttern auf den Seitenbolzen Arbeitsweise: das Abziehen erfolgt durch Anziehen der Spindel gegen das Wellenende (Abbildung 2 und 3), bei den größeren Abziehvorrichtungen ist auch hydraulische Arbeitsweise möglich Arbeitsweise mit Hydraulik (Abbildung 4): (Hydraulik gehört nicht zum Lieferumfang) mit dem Schlüssel (b) die Spindel der Hydraulik in das Gewinde der Traverse der Abziehvorrichtung schrauben • bis sich das Druckstück fest gegen die Welle presst, dann durch Drehen der oberen Spindel (a) die Hydraulik in Tätigkeit setzen • Achtung: die Abbildungen 2 und 3 zeigen die Trennvorrichtung in Kombination mit der Abziehvorrichtung Art.-Nr. 4157 490 000, 4157 490 001, 4157 490 002, 4157 490 003 (gehört nicht zum Lieferumfang) • die Abbildung 4 zeigt die Trennvorrichtung in Kombination mit der Abziehvorrichtung Art.-Nr. 4157 490 000, 4157 490 001, 4157 490 002, 4157 490 003 und einer Hydraulikspindel (Abziehvorrichtung und Hydraulikspindel gehören nicht zum Lieferumfang) • Hydraulikspindel bitte separat anfragen • Weitere technische Eigenschaften: • Gewicht: 11,8 kg Technische Daten: Nenngröße: 4 Öffnung A: 30 - 200 mm Öffnung B: 200 mm Modell: 15-4 Marke: KUKKO passende Abziehvorrichtung: Art.-Nr. 4000 767 070 Bitte beachten Sie: Dekoration nicht im Lieferumfang enthalten. Technische Daten: Nenngröße: 4 Öffnung A: 30 - 200 mm Öffnung B: 200 mm Modell: 15-4 Marke: KUKKO passende Abziehvorrichtung: Art.-Nr. 4000 767 070 Bitte beachten Sie: Dekoration nicht im Lieferumfang enthalten. Technische Daten: Nenngröße: 4 Öffnung A: 30 - 200 mm Öffnung B: 200 mm Modell: 15-4 Marke: KUKKO passende Abziehvorrichtung: Art.-Nr. 4000 767 070 Bitte beachte: Dekoration nicht im Lieferumfang enthalten.
