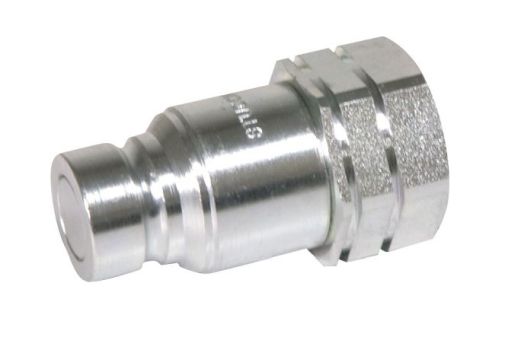

Trockenkupplung Mit Bsp 3/8"-stecker

BSP-Schnellkupplungen mit Trockenkupplung und Innengewinde, 3/8"-Innengewinde 3/8"-Schnellkupplungsstopfen mit Trockenkupplung Der 3/8"-Schnellkupplungsstopfen mit Trockenkupplung ist ein spezielles Verbindungselement für Hydraulik- und Industrieanlagen. Er ermöglicht das schnelle Trennen von Rohren ohne Leckage des Mediums. Die Trockenkupplungskonstruktion bewirkt, dass sich sowohl das männliche als auch das weibliche Ende beim Trennen automatisch schließen. Dadurch werden Flüssigkeitsverluste und das Risiko einer Systemkontamination minimiert. Das Modell mit 3/8"-Innengewinde ist für die Montage in Bauteilen mit 3/8"-Außengewinde (z. B. BSP oder NPT – je nach Ausführung) vorgesehen. Diese Art von Schnellkupplung wird in Installationen eingesetzt, bei denen Sicherheit, sauberes Arbeiten und Umweltschutz wichtig sind. Standard und Ausführung: Je nach Hersteller und Serie Trockenschneid-Schnellkupplungen werden gemäß den Anforderungen von Industriestandards wie z. B. hergestellt: ISO 7241 (für allgemeine Anforderungen an hydraulische Schnellkupplungen), EN 12266 (Dichtheit von Ventilen), ISO 228-1 (für parallele BSP-Gewinde), asme / ANSI B1.20.1 (für NPT-Gewinde – konisch). Das Gehäuse besteht meist aus verzinktem Kohlenstoffstahl, Edelstahl oder Messing, während die Dichtungen aus NBR, FKM (Viton) oder andere Elastomere, die beständig gegen Hydrauliköle, Kraftstoffe oder Chemikalien sind. Funktionsprinzip einer Trockenkupplung Die 3/8"-Innen-Trockenkupplung arbeitet nach dem Prinzip eines Absperrventils mit synchronisiertem Mechanismus. Beim Verbinden des Steckers mit der Muffe öffnen sich die Ventile auf beiden Seiten gleichzeitig und ermöglichen so den freien Durchfluss des Mediums. Nach dem Trennen schließen sich beide Elemente automatisch. Dank dieser Konstruktion: Kein Austreten von Öl oder anderen Prozessflüssigkeiten. Der Lufteintritt in die Anlage ist begrenzt. Das Risiko einer Umwelt- und Arbeitsplatzkontamination wird reduziert. Diese Lösung ist besonders in Hydraulikanlagen mit häufigem Verbinden und Trennen von Leitungen von Vorteil. Verwendung einer 3/8"-Schnellkupplung mit Trockenkupplung Die 3/8"-Schnellkupplung mit Trockenkupplung und Innenstecker wird verwendet in: Baumaschinen und Landmaschinen, Mobile Hydrauliksysteme, Industrieanlagen mit gefährlichen Medien, Industrielle Kühl- und Klimaanlagen, Prüf- und Wartungssysteme. Es wird insbesondere dann empfohlen, wenn standardmäßige hydraulische Schnellkupplungen beim Trennen Ölleckagen verursachen können. In Kombination mit geeigneten Unterschiede zu Standard-Schnellkupplungen Im Vergleich zu klassischen ISO 7241 Kugelschnellkupplungen bietet die 3/8" Trockenkupplung mit internem Stopfen folgende Vorteile: Gewährleistet nahezu null Leckage im getrennten Zustand. Schützt das System vor externer Verschmutzung. Es ist präziser konstruiert. Es funktioniert gut mit aggressiven oder technologisch aufwändigen Medien. Standard-Schnellverbinder lassen beim Trennen des Kabels eine geringe Leckage zu, während das Trockentrennsystem dieses Phänomen nahezu vollständig eliminiert. Die häufigsten Auswahlfehler Ein häufiger Fehler ist die falsche Zuordnung des Gewindetyps. 3/8-Gewinde kann BSP (Parallel Pipe Thread) oder NPT (Kegelgewinde) sein. Bei der Version mit Innengewinde muss geprüft werden, ob das Verbindungselement das entsprechende Außengewinde hat. Ein weiterer Fehler ist die Unterschätzung des Betriebsdrucks des Systems. Die Schnellkupplung mit Trockenschlusskupplung sollte für den maximalen Systemdruck unter Berücksichtigung von Druckstößen und dynamischen Bedingungen ausgewählt werden. Auch die falsche Wahl des Dichtungsmaterials für das Medium (z. B. FKM statt NBR bei hohen Temperaturen oder Kontakt mit Kraftstoff) kann zu einem Ausfall führen. Hydron Technical Consulting Bei der Auswahl einer 3/8"-Schnellkupplung mit Trockenkupplung und Innenstopfen sind folgende Punkte zu berücksichtigen: Mittlerer Typ, Betriebs- und Maximaldruck, Betriebstemperatur, Gewindeart und Fertigungsnorm. data-start="4022" data-end="4157">Trennfrequenz. Das Hydron-Team verfügt über langjährige Erfahrung in der Hydraulik und unterstützt Kunden bei der Auswahl der richtigen Komponenten für die Installation. Wir bieten eine große Auswahl an Schnellkupplungen, Hydraulikkupplungen, Hydraulikschläuche und Dichtungselemente sofort ab Lager verfügbar. Schnellkupplungen mit flacher Anschlussfläche – Verbindung durch Pressen Verwendung: Baumaschinen, test positions and everywhere, wo hohe Festigkeit und Klarheit erforderlich sind Schutz gegen Auslösen: Schnappkugelverschluss Verbindung und Trennung: durch Drücken Verschluss: Ventil, das den Einfluss von Flüssigkeiten und Lufteinschlüssen praktisch vollständig eliminiert Material: verzinkter oder Edelstahl Erhältlich in Größen von 1/8" bis 2" Betriebsdruck: 250-300 bar Alternative Bezeichnung: PLT1.1310.003 FAQ – 3/8"-Schnellkupplung mit Trockenkupplung, Innenstopfen Ist die 3/8"-Schnellkupplung mit Trockenkupplung für Hydrau
