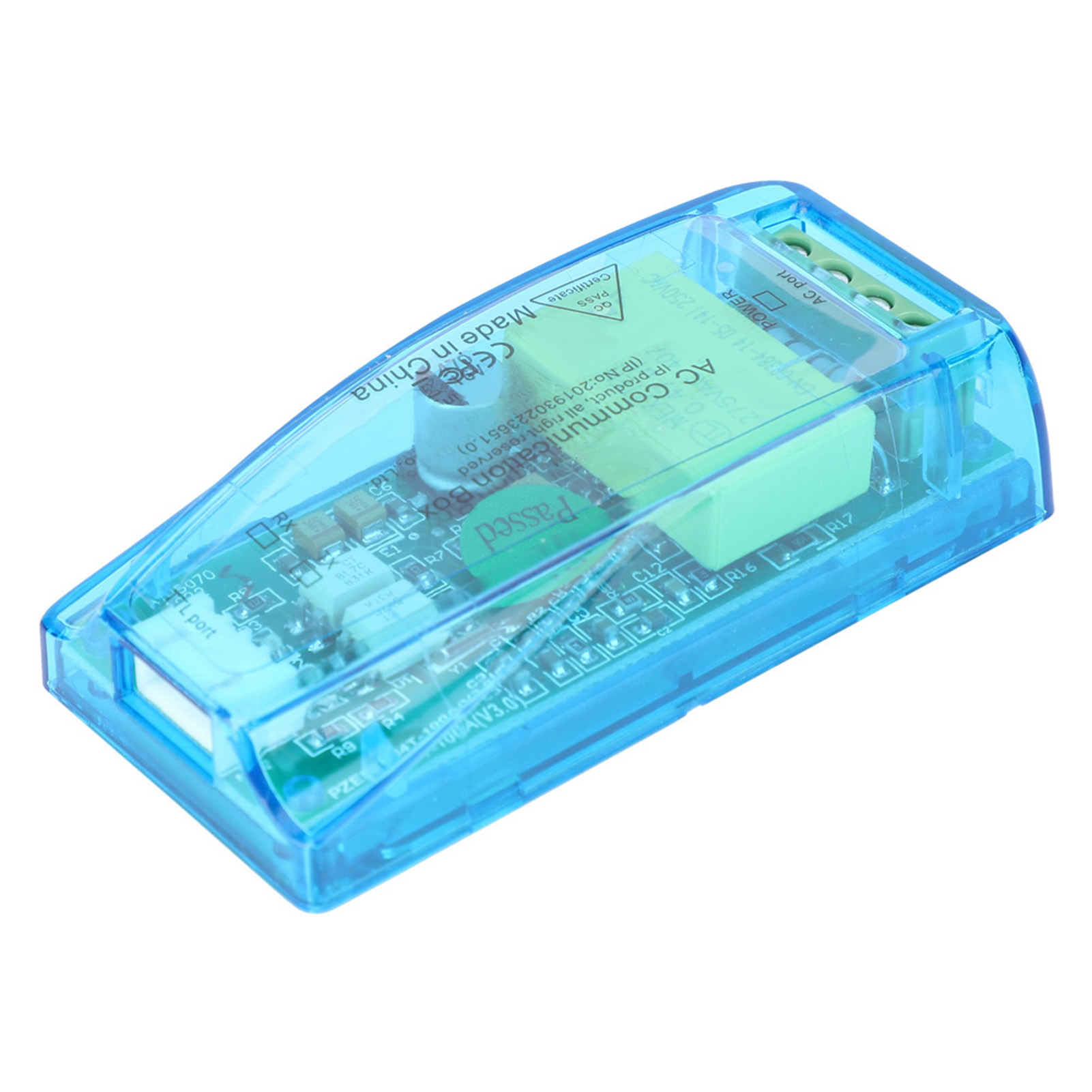

Ttl-kommunikationsmodul Für Leistungsmessung Und -überwachung, Wechselspannung/-strom, Frequenz, Mit 100-a-stromwandler

Willkommen in unserem Shop! Dieses Kommunikationsmodul für Wechselstromparameter dient der präzisen Messung von Wechselspannung, Stromstärke, Wirkleistung, Frequenz, Leistungsfaktor und Wirkenergie. Ideal für die Energieüberwachung und das Energiemanagement in verschiedenen elektrischen Systemen. **Hauptmerkmale:** - Misst Spannung, Stromstärke, Leistung, Frequenz, Leistungsfaktor und Wirkenergie. - Kein Display: Die Daten werden über die TTL-Schnittstelle ausgelesen. - Unterstützt das Standard-Modbus-RTU-Protokoll mit der mitgelieferten PC-Software. - Inklusive TTL-zu-USB-Datenkabel und externem Stromwandler (CT). - Kompatibel mit Windows-Betriebssystemen. **Detaillierte technische Spezifikationen:** 1. **Spannung:** - Messbereich: AC 80-260 V - Auflösung: 0,1 V - Genauigkeit: 0,5 % 2. **Strom:** - Messbereich: 0-100 A - Auflösung: 0,001 A - Genauigkeit: 0,5 % 3. **Wirkleistung:** - Messbereich: 0-2,3 kW - Minimale messbare Leistung: 0,4 W - Auflösung: 0,1 W 4. **Leistungsfaktor:** - Messbereich: 0,00–1,00 - Auflösung: 0,01 - Genauigkeit: 1 % 5. **Frequenz:** - Bereich: 45 Hz–65 Hz - Auflösung: 0,1 Hz - Genauigkeit: 0,5 % 6. **Wirkenergie:** - Messbereich: 0–9999,99 kWh - Auflösung: 1 Wh - Genauigkeit: 0,5 % **Kommunikationsprotokoll:** - **Physikalische Schicht:** UART-zu-TTL-Schnittstelle, Baudrate: 9600, 8 Datenbits, 1 Stoppbit, keine Parität. - **Anwendungsschicht:** Unterstützt das Modbus-RTU-Protokoll mit den Funktionscodes 0x03 (Hold-Register lesen), 0x04 (Eingangsregister lesen), 0x06 (Einzelregister schreiben), 0x41 (Kalibrierung), 0x42 (Leistungsnullung). - Der Funktionscode 0x41 ist nur für den internen Gebrauch (nur Adresse 0xF8) zur Werkskalibrierung oder Wartung vorgesehen und verwendet ein standardmäßiges 16-Bit-Passwort. (0x3721). - Die Slave-Adresse liegt zwischen 0x01 und 0xF7; Adresse 0x00 wird als Broadcast-Adresse verwendet (keine Antwort vom Slave); Adresse 0xF8 ist für Einzel-Slave-Umgebungen für spezielle Operationen reserviert. - Messwerte werden gelesen: 8-Byte-Befehl (Slave-Adresse + 0x04 + Adresse des High/Low-Registers + Anzahl der High/Low-Register + High/Low-CRC). Korrekte Antwort oder Fehler mit Ausnahmecode (0x01, 0x02, 0x03, 0x04). - Messregister: Adressen 0x000 bis 0x009 für Spannung, Strom (niedrig/hoch), Leistung (niedrig/hoch), Energie (niedrig/hoch), Frequenz, Leistungsfaktor und Alarmstatus. - Funktionen zum Lesen/Ändern von Slave-Parametern (Adresse und Leistungsalarm), Nullstellung der Leistung und Kalibrierung. - CRC-Verifizierung enthalten. **Lieferumfang:** - 1 x Kommunikationsmodul - 1 x TTL-zu-USB-Datenkabel - 1 x Stromwandler (CT) - 1 x Benutzerhandbuch
