Ttl-konverter Für Mikrocontroller Auf Rs485, 485-pegel-auf-uart-konverter, Automatischer Bidirektionaler Rs485t-konverter

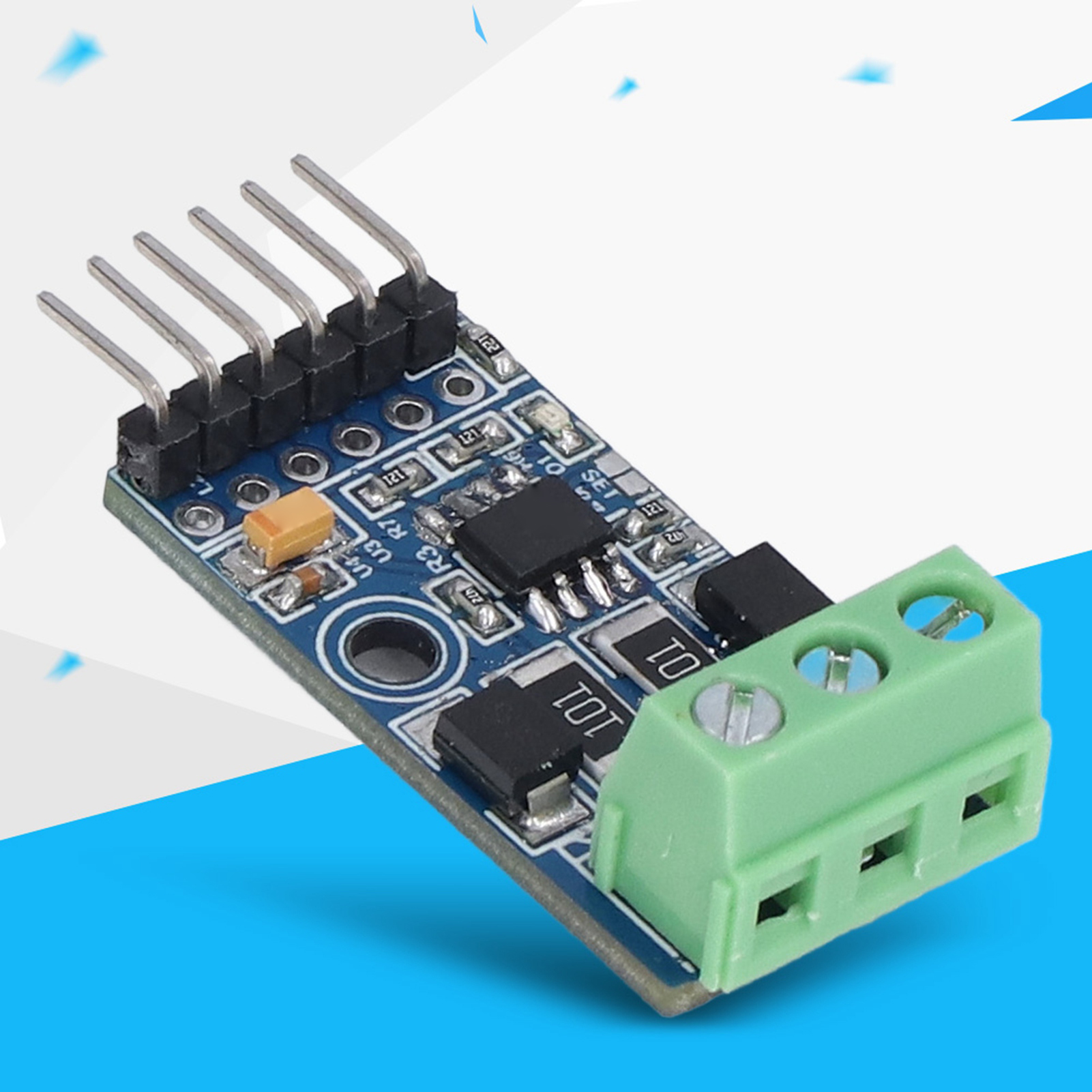

Willkommen in unserem Shop! TTL-zu-RS485-Mikrocontroller-Konvertermodul für zuverlässige Leistung und einfache Integration in Ihre seriellen Kommunikationsprojekte. Dieses Modul verfügt über einen ESD-Schutz von ±15 kV und einen Treiber mit begrenzter Anstiegsgeschwindigkeit, der elektromagnetische Störungen (EMI) und Signalreflexionen durch fehlerhafte Anschlussverdrahtung reduziert. Die fehlerfreie Übertragungsrate erreicht bis zu 500 kbit/s. Für die Kommunikation mit mehreren Geräten ist die Eingangsimpedanz des Empfängers auf 1/4 Einheitslast konfiguriert, sodass bis zu 128 Geräte an denselben Bus angeschlossen werden können. Die Pins sind für einfacheres Testen abgewinkelt und können auch direkt auf eine Leiterplatte mit geraden Pins gelötet werden. Im Gegensatz zu einigen anderen 485-Chips unterstützt das Modul Hot-Swapping ohne Signalblockierung. Die Stromversorgung verwendet SMD-Tantalkondensatoren mit doppelter Kapazität zur Hoch- und Niederfrequenzfilterung. Zwei 600-W-TVS-Überspannungsschutzdioden und 100-Ω-Stromschutzwiderstände sorgen für Überspannungsschutz. Die SMD-Bauweise verbessert die Signalqualität des RS485-Signals. Das Modul ist mit Klemmenblöcken und Lötstellen für die Verdrahtung ausgestattet, was die Fehlersuche und die endgültige Verdrahtung vereinfacht. Die Lötstellen erhöhen die Signalzuverlässigkeit. RS485- und TTL-Signale werden auf einer Seite geführt, um Signalqualität und -integrität zu gewährleisten. Der industrietaugliche Chip ist mit einer großen Kupferoberfläche versehen, um Störungen zu vermeiden. Eine RXD-Anzeigeleuchte und ein Schutz für den seriellen Port sind vorhanden. Dieser importierte Industriechip ermöglicht die Übertragung über sehr große Entfernungen von bis zu mehreren tausend Metern. Ein 120-Ω-Abschlusswiderstand ist integriert und kann durch Kurzschließen des SET-Punktes aktiviert werden (empfohlen bei Leitungslängen über 200 Metern, um das Signal zu stabilisieren und die Bitfehlerrate zu reduzieren). Produkttyp: TTL-zu-RS485-Mikrocontroller-Modul. Abmessungen: ca. 3,3 x 1,9 x 1,8 cm Versorgungsspannung: 5 V Serielle Kommunikationsebene: Unterstützt 5 V und 3,3 V TTL-Pegel Ausgangsanschluss: RS485-Anschluss Kommunikationsreichweite: Bis zu 1000 Meter (getestet mit verdrilltem Adernpaar) Parallele Geräte: Unterstützt bis zu 128 Geräte Lieferumfang: 1 x TTL-zu-RS485-Mikrocontroller-Modul
