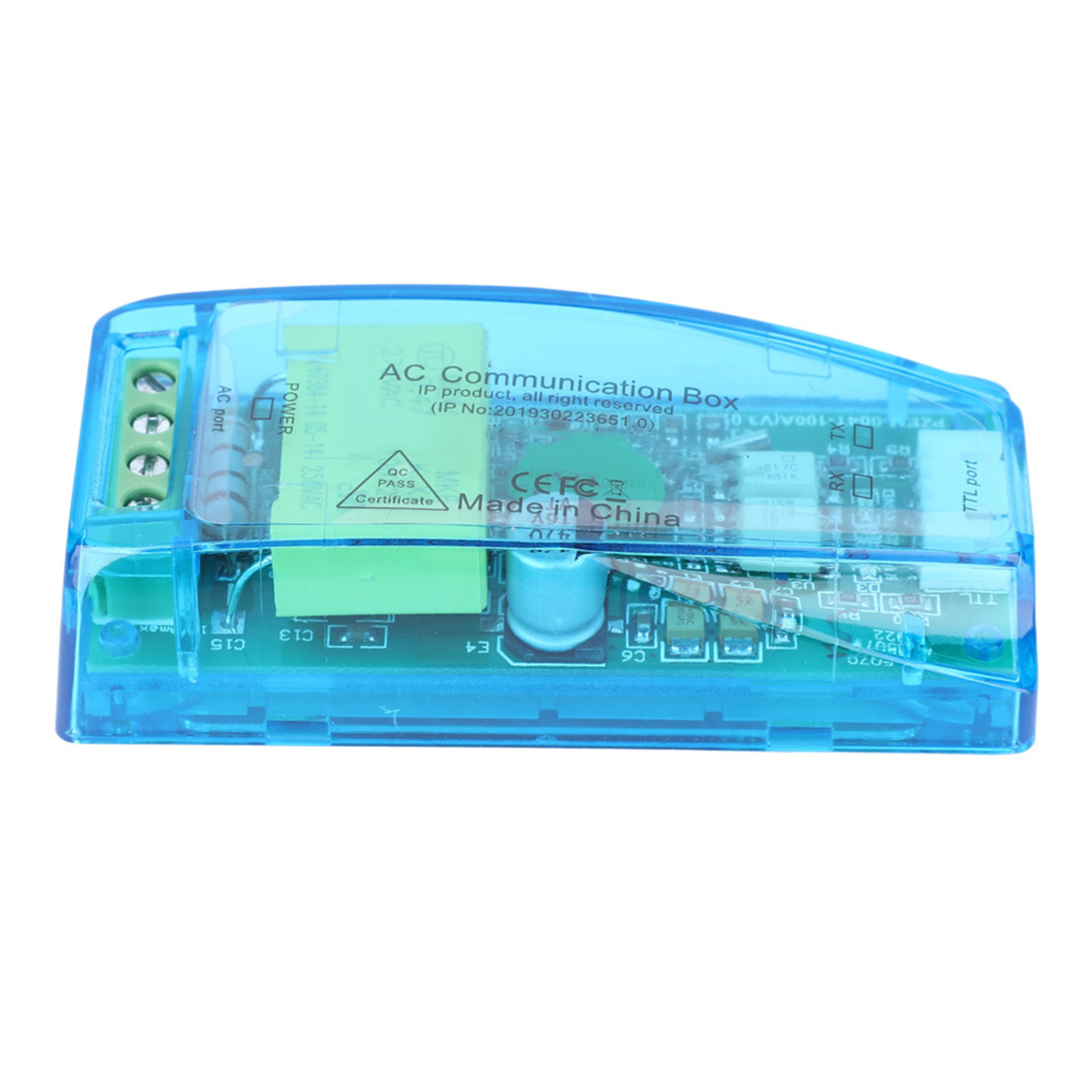

Ttl-leistungsüberwachungs-kommunikationsmodul Für Wechselspannung, -strom Und Netzfrequenz Mit Stromwandler (100-a-wicklungsstromwandler)

1. Dieses Kommunikationsmodul für Wechselstromparameter dient hauptsächlich zur Messung von Wechselspannung, -strom, Wirkleistung, Frequenz, Leistungsfaktor und Wirkenergie. 2. Das Modul verfügt über keine Displayfunktion; die Daten werden über die TTL-Schnittstelle ausgelesen. 3. Es unterstützt das Modbus-RTU-Standardprotokoll, einschließlich der Host-Computer-Software. 4. Ein TTL-zu-USB-Datenkabel und ein externer Stromwandler sind im Lieferumfang enthalten. 5. Das Modul ist mit Windows-Betriebssystemen kompatibel. Artikeltyp: Kommunikationsmodul 1. Spannung: Messbereich: AC 80–260 V, Auflösung: 0,1 V, Genauigkeit: 0,5 % 2. Strom: Messbereich: 0–100 A, Auflösung: 0,001 A, Genauigkeit: 0,5 % 3. Wirkleistung: Messbereich: 0–2,3 kW (min.) Messleistung: 0,4 W Auflösung: 0,1 W 4. Leistungsfaktor-Messbereich: 0,00–1,00 Auflösung: 0,01 Genauigkeit: 1 % 5. Frequenzbereich: 45 Hz–65 Hz Auflösung: 0,1 Hz Genauigkeit: 0,5 % 6. Wirkenergie-Messbereich: 0–9999,99 kWh Auflösung: 1 Wh Genauigkeit: 0,5 % Kommunikationsprotokoll: 1. Protokoll der physikalischen Schicht: Die physikalische Schicht verwendet eine UART-zu-TTL-Schnittstelle. Baudrate: 9600, 8 Datenbits, 1 Stoppbit, keine Bitprüfung. 2. Protokoll der Anwendungsschicht: Die Anwendungsschicht unterstützt das Modbus-RTU-Protokoll für die Kommunikation und derzeit nur Funktionscodes wie 0x03 (Register lesen/halten), 0x04 (Register lesen/eingeben), 0x06 (Einzelregister schreiben), 0x41 (Kalibrierung) und 0x42 (Leistungsnullpunkt). Der Funktionscode 0x41 ist auf die interne Verwendung beschränkt (die Adresse darf nur 0xF8 sein) und wird für die Werkskalibrierung und die Wartung im Werk verwendet. Nach dem Funktionscode muss ein 16-Bit-Passwort angehängt werden; der Standardwert ist 0x3721. Der Adressbereich des Slave-Computers liegt zwischen 0x01 und 0xF7, wobei die Adresse 0x00 als Broadcast-Adresse dient. Der Slave-Computer muss dem Host nicht antworten; die Adresse 0xF8 wird als allgemeine Adresse verwendet. Diese Adresse kann nur in einer Einzel-Slave-Umgebung verwendet werden und dient der Kalibrierung und anderen Operationen. 3. Messwerte auslesen: Das Befehlsformat für den Host zum Auslesen der Messwerte lautet (insgesamt 8 Byte): Slave-Computeradresse + 0x04 + Registeradresse (höchstes Byte) + Registeradresse (niedriges Byte) + Registernummer (höchstes Byte) + Registernummer (niedriges Byte) + CRC-Prüfsumme (höchstes Byte) + CRC-Prüfsumme (niedriges Byte). Die Antwort des Slave-Computers auf das folgende Befehlsformat lässt sich in zwei Typen unterteilen: Korrekte Antwort: Slave-Computeradresse + 0x04 + Bytes + Daten-Oberbyte von Register 1 + Daten-Unterbyte von Register 1 + ... + CRC-Prüfbyte (Oberbyte) + CRC-Prüfbyte (Unterbyte). Falsche Antwort: Slave-Computeradresse + 0x84 + Ausnahmecode + CRC-Prüfbyte (Oberbyte) + CRC-Prüfbyte (Unterbyte). Der Ausnahmecode wird wie folgt interpretiert (siehe unten): 0x01, ungültige Funktion; 0x02, ungültige Adresse; 0x03, ungültige Daten; 0x04, Slave-Fehler. Die Registerbelegung der Messergebnisse ist in der folgenden Tabelle dargestellt: v:* o:* x:* .shape Registeradresse Beschreibung Auflösung 0x000 Spannungswertmessung 1LSB entspricht 0,1 V 0x001 Strommesswert Niedrig 16 Bit 1LSB entspricht 0,01 A 0x0002 Strommesswert Hoch 16 Bit 0x0003 Leistungsmesswert Niedrig 16 Bit 1LSB entspricht 0,1 W 0x0004 Leistungsmesswert Hoch 16 Bit 0x0005 Energiemesswert Niedrig 16 Bit 1LSB entspricht 1 Wh 0x0006 Energiemesswert Hoch 16 Bit 0x0007 Frequenzmesswert 1LSB entspricht 0,1 Hz 0x0008 Leistungsfaktormesswert 1LSB entspricht 0,01 0x0009 Alarmstatus 0xFFFF Alarm 0x0000 Kein Alarm 4. Slave-Parameter lesen und ändern. Unterstützt das Lesen und Ändern der Adress- und Leistungsalarmeinstellungen des Slave-Rechners. 5. Nullstrom 6. Kalibrierung 7. CRC-Prüfung.we-text table td,.we-text table th,.wang-edit-text table td, .wang-edit-text table th ;.we-text table,.wang-edit-text table 1 x Modul 1 x Datenkabel 1 x CT 1 x Benutzerhandbuch
