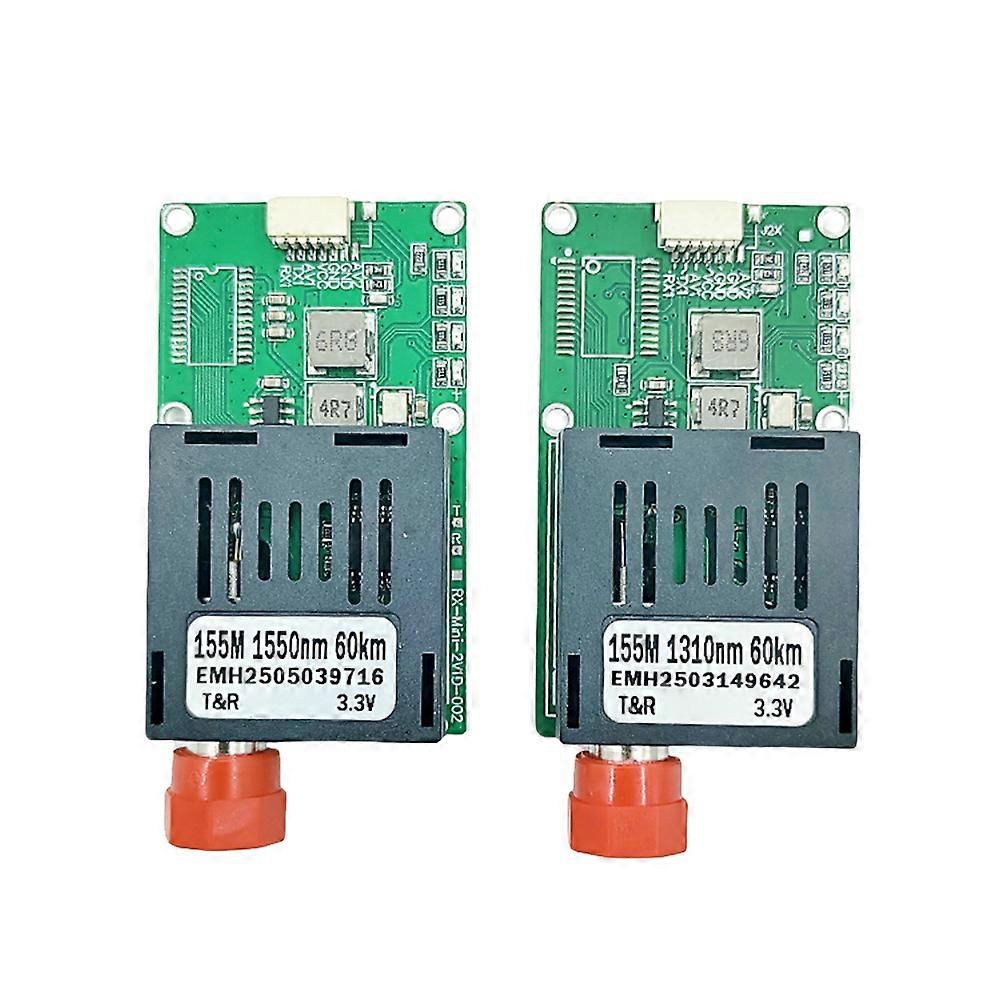

Ttl-lichtwellenleiter-transceiver-modul, 60-km-lichtwellenleiter-terminal, Dedizierter Optischer Port, St-schnittstellenmodul, Uart/sbus

Die Wellenlänge der himmelseitigen Faser beträgt 1310 nm, die der bodenseitigen Faser 1550 nm. Die Schnittstelle ist wie folgt definiert: RX/TX/AV/VCC/GND. RX ist mit dem CRSFTX-Pin des Flugcontrollers verbunden, TX mit dem CRSFRX-Pin. Der himmelseitige AV-Ausgang ist mit dem AV-Ausgang des Flugcontrollers verbunden, die Versorgungsspannung (VCC) beträgt 5,5 V bis 26 V. Der bodenseitige AV-Ausgang ist mit dem AV-Eingang des Displays oder VTX verbunden, die Versorgungsspannung (VCC) beträgt ebenfalls 5,5 V bis 26 V. Abmessungen: Länge x Breite x Höhe – 50 mm x 30 mm x 8,5 mm. Stromversorgung: 5,5 V–26 V (2S–6S-Akku, nicht im Lieferumfang enthalten). Leistungsaufnahme: ≤ 5 W. Kommunikationsschnittstelle: MX-SH1.0mm-5P: CRSF-Schnittstelle/CVBS-Videoanschluss. Glasfaserschnittstelle: FC. Kommunikationsreichweite: bis zu 60 km. Hinweis: Die Status-LEDs des Produkts (von oben nach unten) zeigen an: Stromversorgung, Glasfaser, Video und Daten. GND ist Masse, VCC ist Stromversorgung, AV ist Video, TX ist der TTL-Signalausgang und RX ist der TTL-Signaleingang. Aussehen, Farbe und Kennzeichnung können je nach Charge variieren, ohne die Funktionalität zu beeinträchtigen. Farbe: Grün. Material: PC + Kunststoff. Lieferumfang: 1 Sendermodul, 1 Empfängermodul. Nur die oben genannten Komponenten sind enthalten. Hinweis: Die Farbe des Artikels auf dem Foto kann aufgrund von Lichtverhältnissen und Monitoreinstellungen geringfügig vom tatsächlichen Produkt abweichen. Eine Abweichung von +/- 1 bis 3 cm ist möglich.
