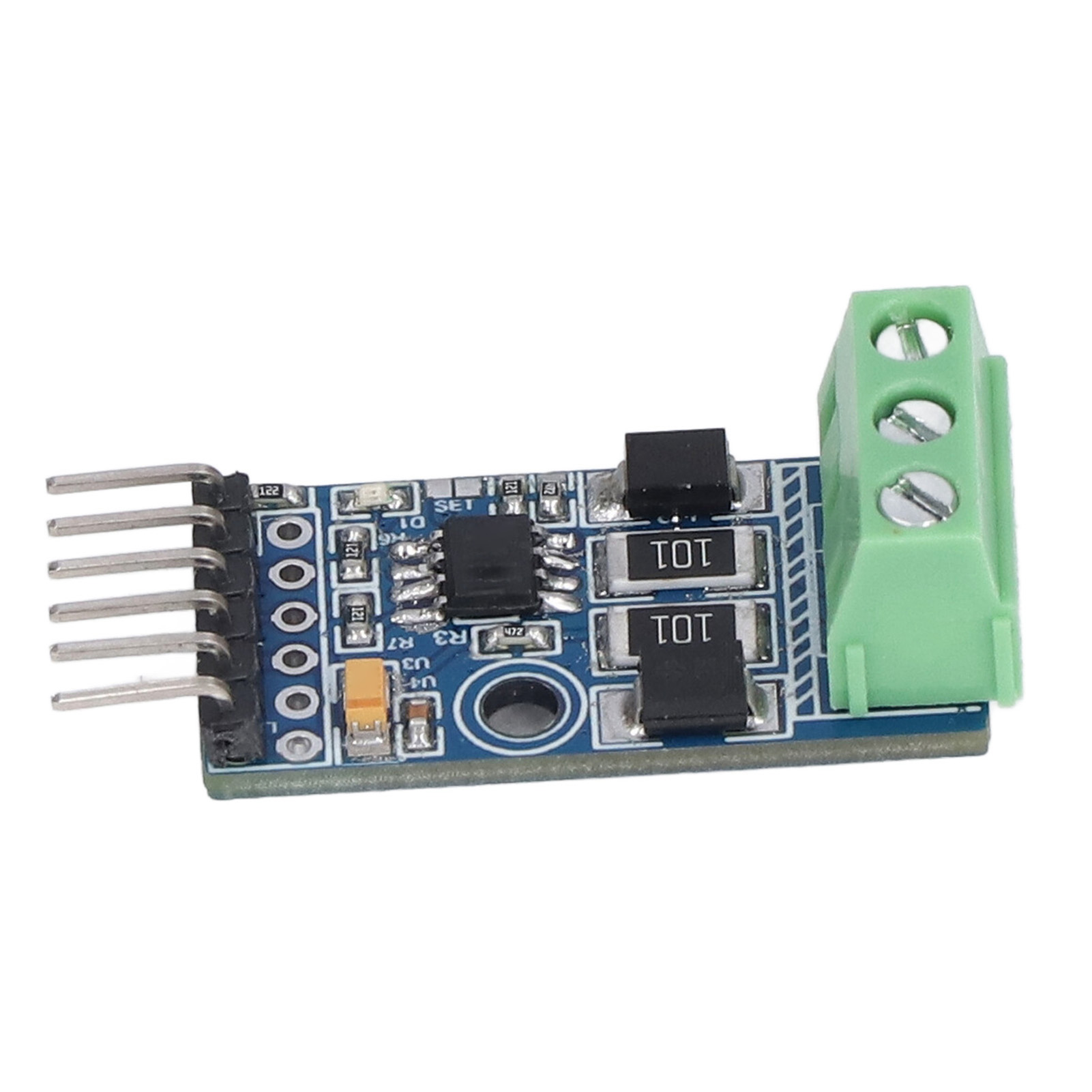

Ttl-zu-rs485-mikrocontroller-konvertermodul, Serielle Uart-schnittstelle, Automatische Bidirektionale Rs485t-konvertierung

Willkommen in unserem Shop! Entdecken Sie unser MCU TTL zu RS485 Konvertermodul – ein zuverlässiges und leistungsstarkes Werkzeug für Ihre seriellen Kommunikationsanwendungen. Dieses kompakte Modul (ca. 3,3 x 1,9 x 1,8 cm) bietet industrietaugliche Funktionen für eine robuste und stabile Datenübertragung. Es ist mit einem ESD-Schutz von ±15 kV ausgestattet, der elektromagnetische Störungen (EMI) und Signalreflexionen minimiert und eine fehlerfreie Übertragungsrate von bis zu 500 kbit/s ermöglicht. Dank seiner Bauweise unterstützt es die Kommunikation mehrerer Geräte und kann bis zu 128 Geräte parallel am Bus anschließen. Die Eingangsimpedanz des Empfängers beträgt 1/4 Unity Load. Das Modul ist Hot-Swap-fähig, wodurch Signalunterbrechungen beim Ein- und Ausstecken vermieden werden. Für optimalen Schutz verwendet es TVS600W-Überspannungsschutzdioden und 100-Ω-Schutzwiderstände. Das Netzteil ist mit SMD-Tantalkondensatoren für Hoch- und Niederfrequenzstabilität ausgestattet. Dank eines originalen, importierten Industriechips ermöglicht es die Übertragung über extrem lange Distanzen von bis zu 1000 Metern (getestet mit verdrilltem Aderpaar). Eine RXD-Signalanzeige und ein Schutz für den seriellen Port sind integriert. Eine große Massefläche aus Messing verhindert Störungen. Klemmenblöcke und Lötlöcher erleichtern die Verdrahtung und Fehlersuche. Die RS485- und TTL-Leitungen sind nur einseitig geführt, um die Signalintegrität zu gewährleisten. Ein integrierter 120-Ω-Abschlusswiderstand kann durch Kurzschließen des SET-Punktes aktiviert werden (empfohlen für Leitungen über 200 Meter, um das Signal zu stabilisieren und die Fehlerrate zu reduzieren). Das Modul arbeitet mit einer Versorgungsspannung von 5 V und unterstützt 5-V- und 3,3-V-TTL-Pegel. Ein TTL-zu-RS485-Mikrocontroller-Konvertermodul ist im Lieferumfang enthalten.
