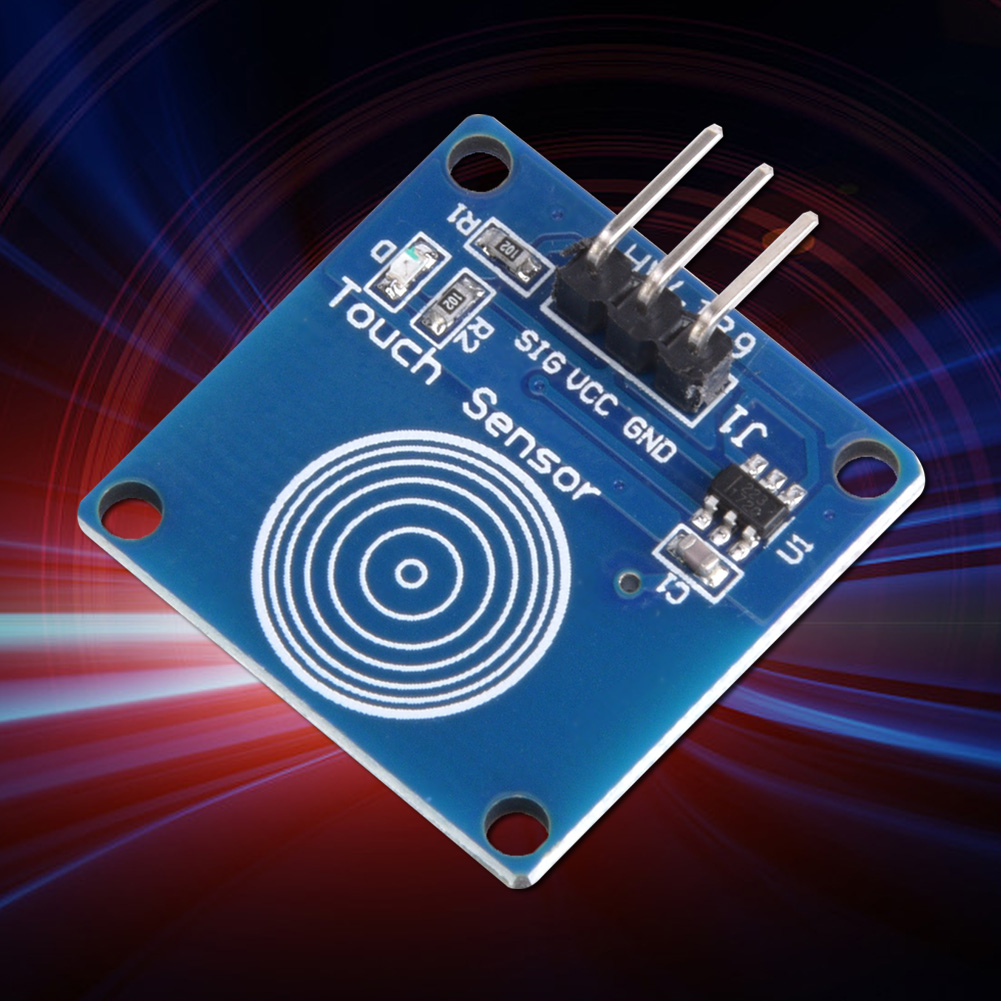

Ttp223b Digitales Sensormodul, Kapazitiver Berührungsschalter

1. Kapazitives Touch-Schaltmodul: Der Ausgangszustand ist Low-Pegel, bei Berührung High-Pegel, ohne Berührung Low-Pegel. 2. Nach 12 Sekunden ohne Berührung schaltet das Modul in den Energiesparmodus. 3. Vorder- und Rückseite können als Touch-Oberfläche genutzt werden und ersetzen so herkömmliche Touch-Tasten. 4. Stromversorgung: 2–5,5 V; 4 M2-Schraublöcher für einfache Montage. 5. Die grüne LED-Betriebsanzeige leuchtet bei korrekter Stromversorgung und ist benutzerfreundlich. Zustand: 100 % Neu Artikeltyp: Sensormodul Stromversorgung: 2–5,5 V v:* o:* x:* .shape v:* o:* x:* .shape Artikel Minimaler Ventiltyp Maximalwert Einheit Versorgungsspannung VCC 2 3 5,5 V Ausgang High VOH - 0,8 VCC - V Ausgang Low VOL - - 0,3 VCC V Stromaufnahme am Ausgangspin (bei VCC = 3 V, VOL = 0,6 V) - 8 - mA Pull-up-Strom am Ausgangspin (bei VCC = 3 V, VOH = 2,4 V) - -4 - mA Ansprechzeit (Energiesparmodus) - - 220 ms Ansprechzeit (Schnellmodus) - - 60 ms Produktgröße ca. 24 x 24 x 7,2 mm / 0,9 x 0,9 x 0,3 Zoll mm Gewicht ca. 14 g / 0,5 oz Steuerschnittstelle: Insgesamt 3 Pins (GND, VCC, SIG), GND ist mit Masse verbunden, VCC mit der Stromversorgung, SIG ist der digitale Signalausgang. Betriebsanzeige: Grüne LED, leuchtet bei korrekter Stromversorgung. Berührungsbereich: Der Innenbereich des Symbols ähnelt einem Fingerabdruck. 5 x Modul
