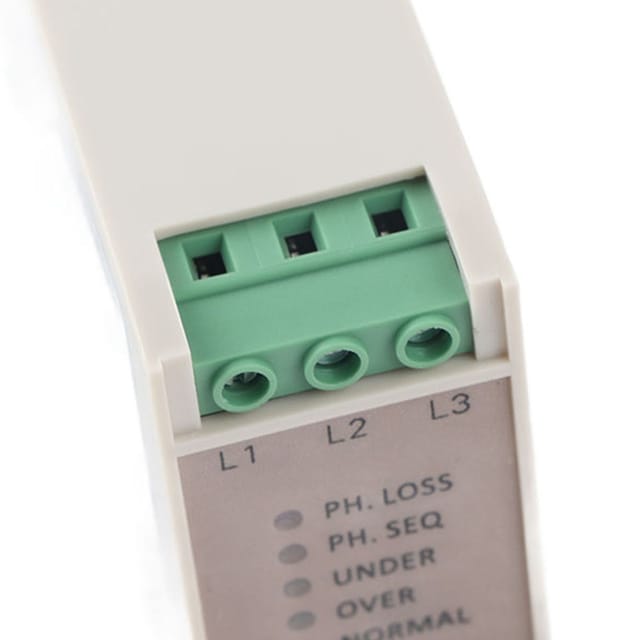

Tvr2000-9 Dreiphasen-stromversorgungsüberwachungsrelais: Phasensequenzschutz Gegen Über- Und Unterspannungen.

Willkommen in unserem Shop! Entdecken Sie unseren dreiphasigen Spannungsschutz, ein zuverlässiges Gerät zum Überwachen und Schützen Ihrer elektrischen Geräte vor Netzanomalien. Dieses neue Produkt wird mit einer Bedienungsanleitung geliefert und verfügt über folgende Funktionen: Der Schutzschalter verwendet 5 Indikatoren zur Anzeige von: Normalbetrieb, Phasenausfall (dreiphasige Spannungsunsymmetrie), Phasenumkehr, Überspannung und Unterspannung. Die Basis ist als Schienenmontage mit zwei Schraublöchern ausgeführt und ermöglicht die direkte Installation oder die Montage auf einer 35-mm-Hochspannungsschiene. Der Phasenausfallschutz wird mit einer Verzögerung von 2 Sekunden aktiviert, wenn eine Phase der geschützten Leitung ausfällt, unabhängig davon, ob die Leitung in Betrieb ist oder nicht. Der Phasenumkehrschutz verhindert mit einer Verzögerung von 2 Sekunden eine falsche Verbindung der Phasenfolge L1, L2, L3 im Drehstromnetz. Der Spannungsunsymmetrieschutz überwacht dreiphasige Unsymmetrien, die die Leitungssicherheit gefährden könnten. Wenn die dreiphasige Unsymmetrie 10 % überschreitet, wird der Schutz aktiviert. 2 Sekunden Verzögerung. Der Überspannungsschutz wird ausgelöst, wenn die Spannung der geschützten Leitung den eingestellten Wert überschreitet, mit einer Verzögerung von 3 bis 8 Sekunden und einer Wiederherstellungsspannung von 6 bis 20 V AC. Der Unterspannungsschutz wird ausgelöst, wenn die Spannung der geschützten Leitung unter dem eingestellten Wert liegt, mit einer Verzögerung von 3 bis 8 Sekunden und einer Wiederherstellungsspannung von 3 bis 20 V AC. Dieses Produkt findet breite Anwendung in Luftkompressoren, Elektromotoren, Verteilerkästen, Wasserpumpen, Ölpumpen, zentralen Klimaanlagen, Schaltschränken, Verteilerschränken usw. Spezifikationen: Zustand: 100 % neu. Hauptstromkreis: Nennspannung: 480 V AC. Anschlussdrähte des Hauptstromkreises: Isolierter Kupferdraht mit einem Querschnitt von 1,0 bis 2,5 mm². Ein Kupferdraht kann direkt in die Klemme eingeführt werden. Wird ein Kabel verwendet, muss eine Nadelspitze hinzugefügt werden, um eine zuverlässige Verbindung zu gewährleisten. Hilfsschaltung: Ein normalerweise offener und ein normalerweise geschlossener Kontakt, elektrisch untrennbar. Nutzungskategorie: AC15, DC13 Kontaktbelastbarkeit: 250 VAC 2,5 A, 30 VDC 1,5 A Konventioneller thermischer Strom: 5 A Spannungsschutzbereich: 2000 V - Überspannung +15 %, Unterspannung -15 % Abmessungen: ca. 68 x 30 x 76 mm / 2,7 x 1,2 x 3 Zoll Lieferumfang: 1 x Schutzvorrichtung 1 x Bedienungsanleitung Hinweis: Die Schutzvorrichtung schützt ausschließlich vor Spannungs- und Phasenfolgeproblemen und kann daher an verschiedenen Motoren eingesetzt werden. Warnung: Dieses Produkt wird üblicherweise auf der Versorgungsseite eines Drehstromnetzes getestet und darf nicht auf der Ausgangsseite eines Frequenzumrichters installiert werden.
