Uart-ttl-rs485-konvertermodul, Automatische Steuerung, Serieller Datenfluss, Bidirektionaler Elektrischer Eingang (3,3 V Bis 5 V), Bidirektional

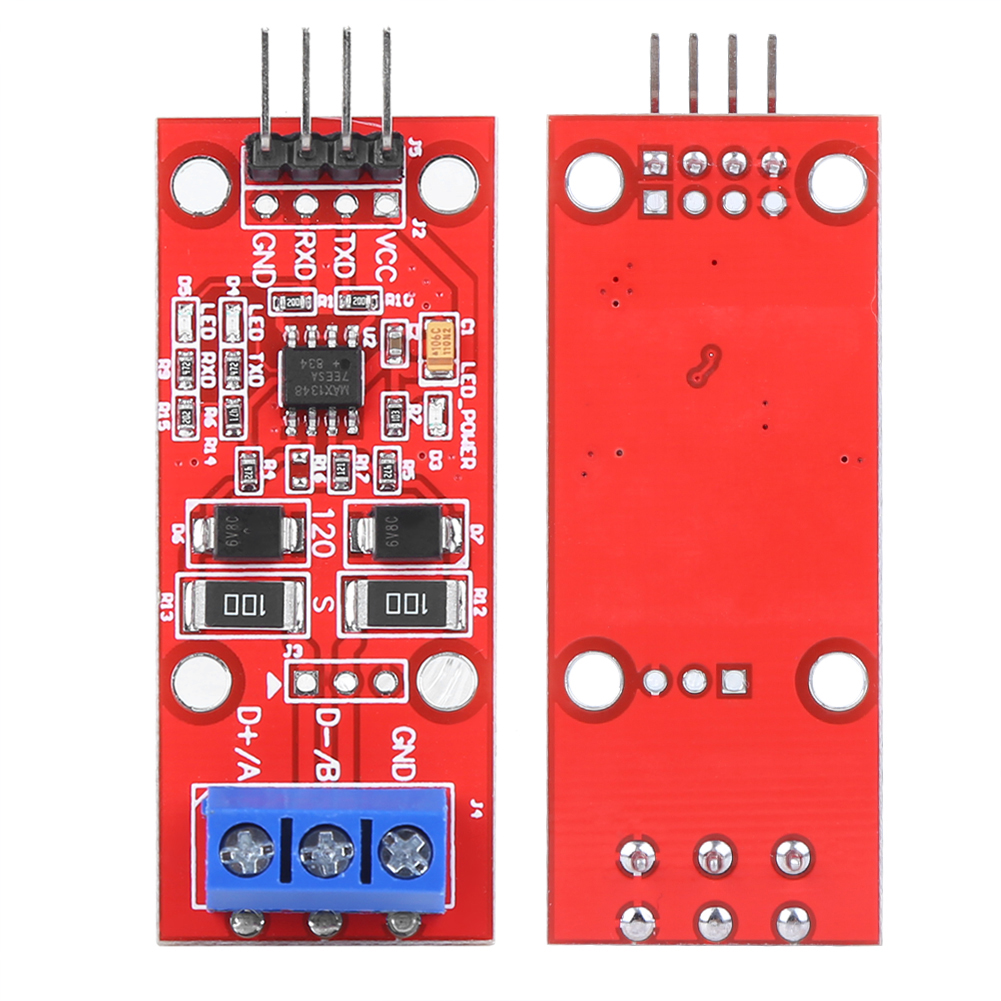

Willkommen in unserem Shop! Dieses SCM TTL-RS485-Modul wurde für die zuverlässige und leistungsstarke Kommunikation in Ihren Elektronikprojekten entwickelt. Hier die detaillierten Spezifikationen: - 15 kV ESD-Schutz (positiv und negativ) mit einem Treiber mit begrenzter Anstiegsgeschwindigkeit zur Minimierung elektromagnetischer Störungen (EMI) und Reduzierung von Signalreflexionen durch unsachgemäße Anschlussverdrahtung. Dies ermöglicht eine fehlerfreie Signalübertragung mit bis zu 500 kbit/s. Die Eingangsimpedanz des Empfängers mit einer 1/4-Einheitslast unterstützt die Kommunikation mehrerer Geräte, sodass bis zu 128 Geräte an denselben Bus angeschlossen werden können. Es verwendet 10-Ω-Stromschutzwiderstände in SMD-Bauweise zur Verbesserung der Signalintegrität. Das Modul ist mit Klemmenblöcken und Lötlöchern für die Verdrahtung ausgestattet, was die Fehlersuche und die endgültige Verdrahtung erleichtert. Das Verlöten der Drähte verbessert die Signalzuverlässigkeit. Die Lötlöcher mit einem Rastermaß von 2,54 mm ermöglichen eine einfache Weiterentwicklung. Die gängigen M3-Schraublöcher gewährleisten eine einfache und zuverlässige Montage. Ein 120-Ω-Abschlusswiderstand ist im Lieferumfang enthalten; zum Aktivieren des Abschlusswiderstands muss R16 kurzgeschlossen werden. Mit LED-Anzeigen für Stromversorgung und RXD/TXD-Signale können Sie den Sende- und Empfangsstatus klar erkennen. - Abgewinkelte Pins für einfaches Testen, mit Unterstützung für 3,3-V- und 5-V-Signalsteuerung für bessere Kompatibilität. Zustand: 100 % Neu Artikeltyp: TTL - RS485 SCM-Modul Material: Kunststoff Farbe: Wie abgebildet Breiter Versorgungsspannungsbereich: 3,0 V – 30 V Spannungsgrenze: 33 V (empfohlen unter 30 V, Mindestspannung über 2,8 V) Betriebstemperatur: -40 °C bis +85 °C Unterstützt 3,3-V- und 5-V-Signale Lieferumfang: 1 x SCM TTL - RS485 Modul
