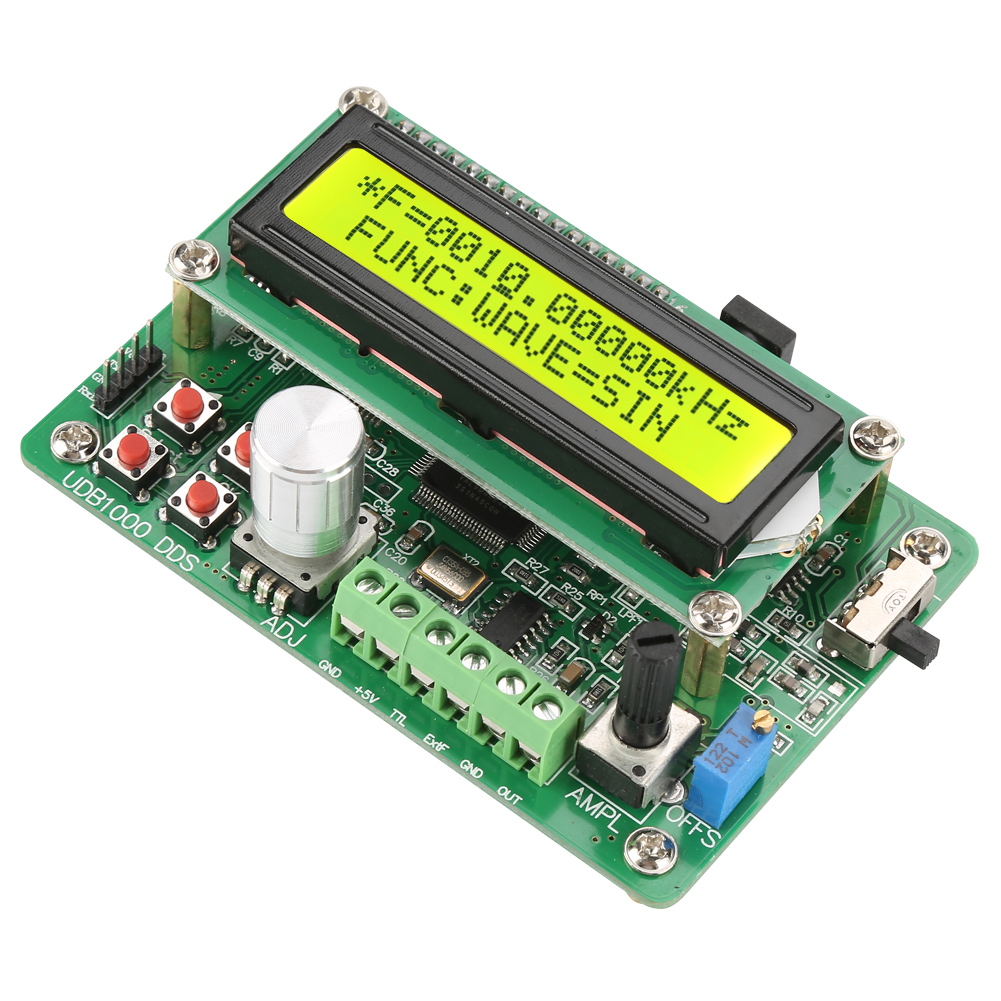

Udb1005s Ac100-240v Wellenformfunktionssignalgenerator Dds-modul (5mhz Eu-stecker)

1. Signalarten: Das Messgerät kann Sinus-, Rechteck-, Dreieck- und Sägezahnsignale erzeugen. 2. Messung: Das Messgerät verfügt über Frequenzmess- und Zählfunktionen. 3. Scanfunktion: Es bietet Scanfunktionen und ermöglicht Frequenzdurchläufe mit beliebigen Start- und Endpunkten. 4. Speicher- und Abruffunktion: Mit 10 Speicherplätzen (M0–M9) für Parameter. Die Daten von M0 können beim Einschalten geladen werden. 5. Geeignet für Labore, Ingenieure und Hobbyisten. Merkmale: Dank FPGA-Design ist es einfach zu bedienen und bietet eine hohe Signalstabilität. Es verfügt außerdem über einen TTL-Ausgang und externe Frequenzmessfunktionen. Amplitude und DC-Offset des Ausgangssignals sind einstellbar. Speicher- und Abruffunktion: Mit 10 Parameterspeicherplätzen (M0~M9) können die Daten von M0 beim Einschalten geladen werden. Spezifikation: Typ: UDB1005S 5MHz EU-Stecker Technische Daten Artikel Parameter Ausgangssignalform Sinus, Rechteck, Dreieck und Sägezahn Ausgangsamplitude ≥9Vss (Leerlauf) Ausgangsimpedanz 50Ω±10% DC-Vorspannung ±2,5V Frequenzbereich 0,01Hz~2MHz (UDB1002S) 0,01Hz~5MHz (UDB1005S) 0,01Hz~8MHz (UDB1008S) Frequenzauflösung 0,01Hz Frequenzstabilität ±1x10-6 Frequenzfehler ±5x10-6 Verzerrung der Sinuswelle ≤0,8% (Referenzfrequenz: 1kHz) Linearität der Dreieckwelle ≥98% (0,01Hz~10kHz) Anstiegs- oder Abfallzeit der Rechteckwelle ≤100ns Tastverhältnisbereich der Rechteckwelle 1%~99% TTL-Frequenzbereich 0,01 Hz ~ 2 MHz (UDB1002S) 0,01 Hz ~ 5 MHz (UDB1005S) 0,01 Hz ~ 8 MHz (UDB1008S) Amplitude > 3 Vss Fanout-Faktor > 20 TTL-Lastmessung Zählbereich 0–4294967295 Frequenzbereich 1 Hz ~ 60 MHz Eingangsamplitude 0,5 Vss ~ 20 Vss Sweep-Bereich fM1 ~ fM2 Amplitude 0,5 Vss ~ 20 Vss Speichermenge 10 Position M0 ~ M9 Stromversorgung DC 5 V Abmessungen (L x B) 9,5 × 6,5 cm Gewicht (Hauptgerät) ca. 255 g Artikelbeschreibung Artikelbeschreibung 1 1602LCD 7 Ext.In Eingangsanschluss 2 DC5V-Stromversorgungsschnittstelle 8 TTL-Ausgang 3 Netzschalter 9 Drehknopf 4 Bias-Einstellung Potentiometer 10 Taste 5 Amplituden-Einstellpotentiometer 11 Kommunikationsschnittstelle 6 Ausgangsanschluss Tastenbeschreibung: Artikelbeschreibung Cursor nach rechts bewegen oder Einstellelemente auswählen AUSWÄHLEN Die Auswahltaste schaltet zwischen den Zeilen nach oben und unten um. Ein „*“ zeigt an, dass der Inhalt dieser Zeile geändert werden kann. OK Die „OK“-Taste schaltet den Frequenzbereich um, wenn sich ein „*“ in der ersten Zeile befindet. Befindet sich ein „*“ in der ersten Zeile, schaltet die „OK“-Taste die Wellenform um. ADJ Frequenz einstellen OFFS Vorspannung einstellen AMP Bereich einstellen Lieferumfang: 1 x DDS-Signalgenerator 1 x 5V-Netzteil
