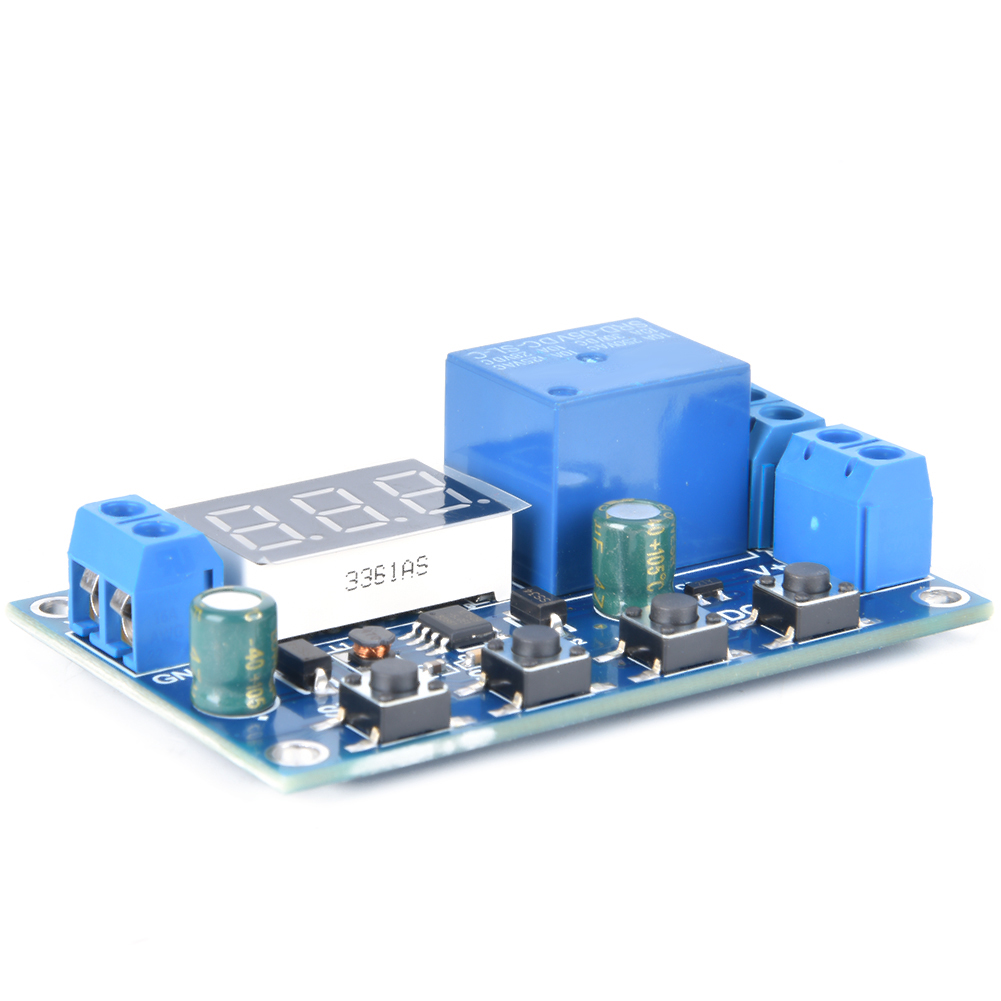

Überlast- Und Unterspannungsschutz 6–40 V, Lade-/entladeschutzmodul Mit Timer, Batteriespannungsregler

Willkommen in unserem Shop! Entdecken Sie unser Batterielade- und -entlademodul für die präzise und zuverlässige Steuerung Ihrer elektrischen Systeme. Dieses Gerät bietet fortschrittliche Funktionen für den professionellen und privaten Einsatz. **Hauptmerkmale:** - Batterielade- und -entladesteuerung mit automatischer Abschaltung nach der Einstellung. - Präzise Einstellung der Lade- und Entladezeit (0 bis 999 Minuten). - Serielle Kommunikationsfunktion (TTL-Pegel) zur Echtzeitüberwachung des Relaisstatus über die serielle Schnittstelle. - Zusätzlicher Signalausgang: Bei Erreichen der Relaisleitbedingungen wird der Ausgang auf High gesetzt, um die Steuerung anderer Geräte zu ermöglichen. - Not-Aus-Funktion per Knopfdruck (STOP-Taste) mit Verpolungsschutz (keine Beschädigung bei Verpolung). **Technische Daten:** - Versorgungsspannung: DC 6–40 V - Spannungserkennung Bereich: 0–60 V DC - Spannungsmessfehler: ±0,1 V - Geeignet für Batterien unter 60 V - Lade-/Entladezeit einstellbar: 0–999 Minuten - Serielle Kommunikation (TTL-Pegel): Standard, 115200 Baud, 8 Datenbits, 1 Stoppbit, keine Parität, keine Flusssteuerung - Abmessungen: 6,4 x 4 cm (2,52 x 1,57 Zoll) **Lieferumfang:** - 1 x Lade- und Entladeschutzmodul **Vereinfachte Bedienungsanleitung:** 1. Ermitteln Sie zunächst den Betriebsmodus des Relais. 2. Auf der Hauptschnittstelle (das Modul zeigt nach dem Einschalten kurz den aktuellen Modus an, standardmäßig U-1) halten Sie die SET-Taste 2 Sekunden lang gedrückt und lassen Sie sie dann los, um das Modusauswahlmenü aufzurufen. Wählen Sie mit den AUF- und AB-Tasten den gewünschten Modus (U-1 bis U-6) aus. 3. Nach Auswahl des Modus (z. B. U-1) drücken Sie SET, um die entsprechenden Parameter einzustellen. Die einzustellenden Parameter blinken (obere Spannungsgrenze UL1, untere Spannungsgrenze nL1, Leitungszeit OP). Verwenden Sie AUF und AB zum Einstellen (kurzes Drücken für +1/-1, langes Drücken für schnelle Anpassung). Drücken Sie kurz SET, um zum nächsten Parameter zu gelangen. 4. Sobald die Einstellungen abgeschlossen sind, halten Sie SET 2 Sekunden lang gedrückt, um zur Hauptschnittstelle zurückzukehren; die Parameter werden gespeichert. 5. Drücken Sie auf der Hauptschnittstelle kurz die Taste AB, um zwischen Spannungs- und Zeitanzeige umzuschalten. **Serielle Befehle (Beispiele):** - "U-1": Betriebsmodus (Bereich U-1 bis U-6) - "000": Zeitparameter (0 zum Deaktivieren des Timers, nicht 0 zum Aktivieren) - "dw02.9": Einstellung der unteren Spannungsgrenze - "up10.1": Einstellung der oberen Spannungsgrenze (Bereich 00,0 V bis 60,0 V) - "get": Aktuelle Einstellungen abrufen - "on": Relaisleitung aktivieren - "off": Relaisleitung deaktivieren (immer aus) - "start": Datenübertragung starten - "stop": Datenübertragung stoppen - Befehle können durch ein Komma getrennt werden, z. B. : "dw02.9,up10.1" zum Einstellen der beiden Grenzwerte. - Gesendeter Status: Gemessene Spannung + Leitungszeit + Zustand (OP für Relais aktiviert, CL für Relais deaktiviert), Format: "00.0V, 00:00:00, OPrn" **Relaismodus:** - EIN: Das Relais darf während der OP-Zeit leiten. - AUS: Das Relais darf nicht leiten, ist immer ausgeschaltet. - Kurzes Drücken der STOP-Taste auf der Hauptschnittstelle schaltet zwischen EIN und AUS um (Not-Aus-Funktion). **Standby-Modus:** - CP: Standby-Modus (nach 5 Minuten Inaktivität schaltet sich das Display aus, das Programm läuft weiter). - Od: Normalmodus (Display immer aktiv). - 2 Sekunden lang die STOP-Taste drücken, um zwischen CP und Od umzuschalten. Dies Das Modul eignet sich ideal für Batteriemanagement, Solaranlagen, Elektrofahrzeuge und andere Anwendungen, die eine präzise Lade- und Entladesteuerung erfordern.
