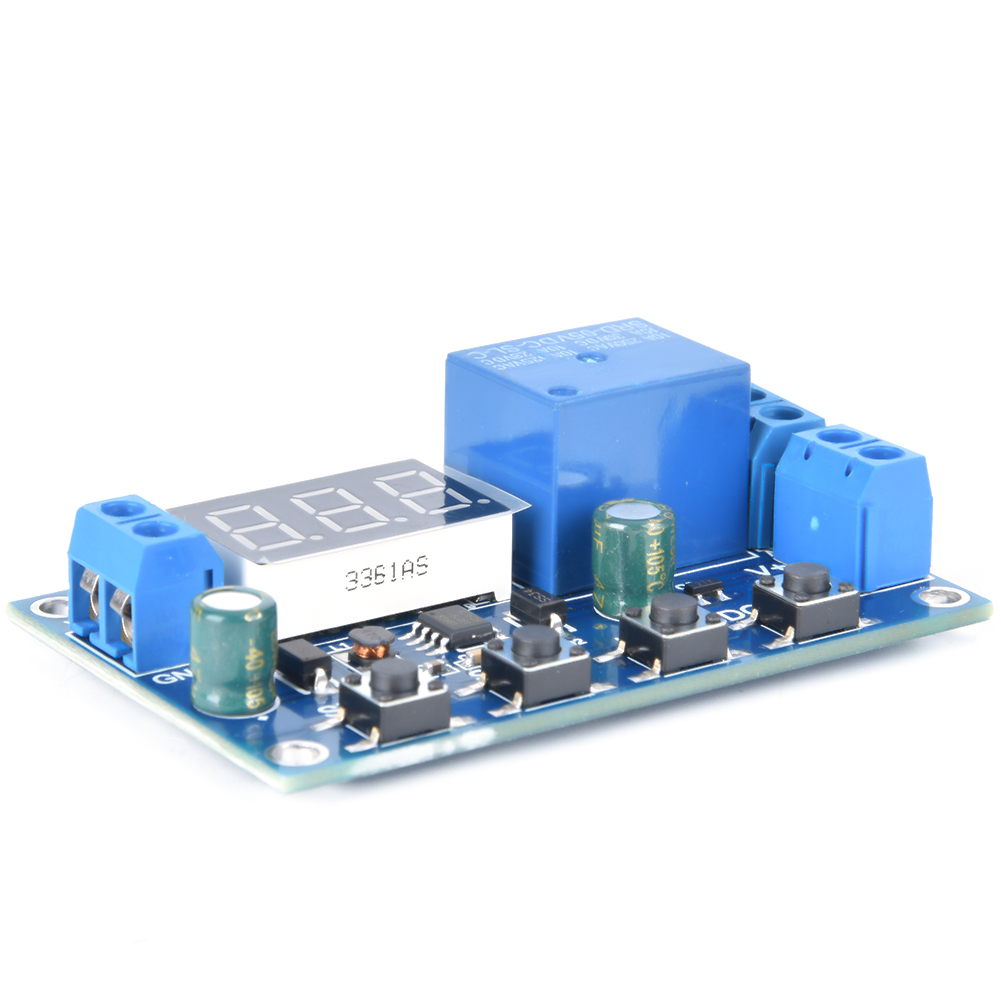

Überlast- Und Unterspannungsschutzplatine 640 V Mit Lade-/entladetimer

1. Steuerung von Lade- und Entladevorgängen der Batterie; automatische Abschaltung nach Einstellung. 2. Präzise Erfassung von Lade- und Entladezeiten. 3. Serielle Kommunikation: Echtzeitüberwachung des Relaisstatus über die serielle Schnittstelle. 4. Zusätzlicher Signalausgang: High-Pegel im leitenden Zustand des Relais zur Ansteuerung weiterer Geräte. 5. Not-Aus per Knopfdruck (STOP-Taste) mit Verpolungsschutz. Technische Daten: Versorgungsspannung: 6 bis 40 V DC; Spannungsmessbereich: 0 bis 60 V DC; Messfehler: ±0,1 V; Geeignet für: Batterien unter 60 V; Lade- und Entladezeit einstellbar: 0 bis 999 min; Serielle Schnittstellensteuerung (SCM TTL-Kommunikation): Kommunikationsstandard: Baudrate 115–200 bps; Datenbits: 8; Stoppbit: 1; Steuerziffer: Keine; Flusssteuerung: Keine; Abmessungen: 6,4 x 4 cm; Lieferumfang: 1 x Lade-/Entladeschutzplatine; Bedienungsanleitung: 1. Ermitteln Sie zunächst den Betriebsmodus des Relais. 2. Je nach Betriebsmodus des Relais halten Sie auf der Hauptschnittstelle (nach dem Einschalten blinkt die Anzeige, um den aktuellen Betriebsmodus anzuzeigen (standardmäßig Modus U-1), anschließend wird die Hauptschnittstelle angezeigt) die SET-Taste 2 Sekunden lang gedrückt und lassen Sie sie dann los, um die Modusauswahl aufzurufen. Wählen Sie den zu konfigurierenden Modus (U-1 bis U-6) durch kurzes Drücken der AUF- und AB-Tasten aus. 3. Nachdem Sie den zu konfigurierenden Modus (z. B. U-1) ausgewählt haben, drücken Sie die SET-Taste, um den entsprechenden Parameter anzupassen. Der zu konfigurierende Parameter blinkt (obere Spannungsgrenze UL1, untere Spannungsgrenze nL1, Aktivierungszeit OP). Verwenden Sie die AUF- und AB-Tasten, um den Parameterwert anzupassen. Ein langer Druck ermöglicht eine schnelle Erhöhung oder Verringerung, ein kurzer Druck erhöht oder verringert den Wert um eine Einheit. Drücken Sie die SET-Taste kurz, um zum nächsten Parameter des aktuellen Modus zu gelangen. 4. Sobald die Einstellungen für den ausgewählten Modus festgelegt sind, halten Sie die SET-Taste 2 Sekunden lang gedrückt und lassen Sie sie dann los. Der ausgewählte Modus blinkt, und Sie kehren zur Hauptoberfläche zurück. Die Einstellungen sind nun erfolgreich konfiguriert. Ganz einfach! 5. Drücken Sie in der Hauptoberfläche kurz die AB-Taste, um zwischen Spannung und Dauer umzuschalten. Ganz einfach. Modusauswahl: Halten Sie die SET-Taste gedrückt, um darauf zuzugreifen. Nach Abschluss der Konfiguration halten Sie die SET-Taste erneut gedrückt, um die Modusauswahl zu beenden und zur Hauptoberfläche zurückzukehren. Ganz einfach! Serielle Befehle: "U-1": Betriebsmodus (Wertebereich U-1 bis U-6) "000": Zeitparameter 0: Timerfunktion deaktivieren Wert ungleich 0: Timerfunktion aktivieren (Wertebereich 000 bis 999) "dw0 2.9": Untere Grenzspannung einstellen "up10.1": Obere Grenzspannung einstellen (Wertebereich 00,0 V bis 60,0 V) "get": Aktuelle Parameter abrufen "on": Relais aktivieren "off": Relais deaktivieren "start": Datenladen starten "stop": Datenladen stoppen Die obigen Befehle können paarweise kombiniert und durch Kommas getrennt werden. Beispiel: "dw0 2.9,up10.1". Untere Grenzspannung: 2,9 V; Obere Grenzspannung: 10,1 V. Lastzustand: Prüfspannung + Einschaltzeit + Zustand „00,0 V, 00:00:00, OPrn“. 00,0 V: gemessene Spannung; 00:00:00: Relais-Einschaltzeit. Zustand: OP-Relais ein; CL-Relais aus. Relais-Betriebsarten: 1. EIN: Das Relais leitet für die Einschaltzeit OP; 2. AUS: Das Relais ist ausgeschaltet und kann nicht eingeschaltet werden. Durch kurzes Drücken der STOP-Taste auf der Hauptschnittstelle kann zwischen EIN und AUS umgeschaltet werden. Der aktuelle Zustand blinkt und kehrt dann zur Hauptschnittstelle zurück. (Diese Funktion ist ein Not-Aus; ein einzelner Tastendruck öffnet und schließt das Relais.) Standby-Modus: 1. CP-Standby-Modus: Wenn fünf Minuten lang keine Aktion erfolgt, schaltet sich die Digitalanzeige automatisch aus und das Programm läuft normal weiter; 2. Normalmodus (OD): Die Digitalanzeige bleibt eingeschaltet. Die STOP-Taste 2 Sekunden lang gedrückt halten und dann loslassen, um zwischen CP und OD umzuschalten. Der aktuelle Status wird kurz angezeigt, bevor zur Hauptoberfläche zurückgekehrt wird.
