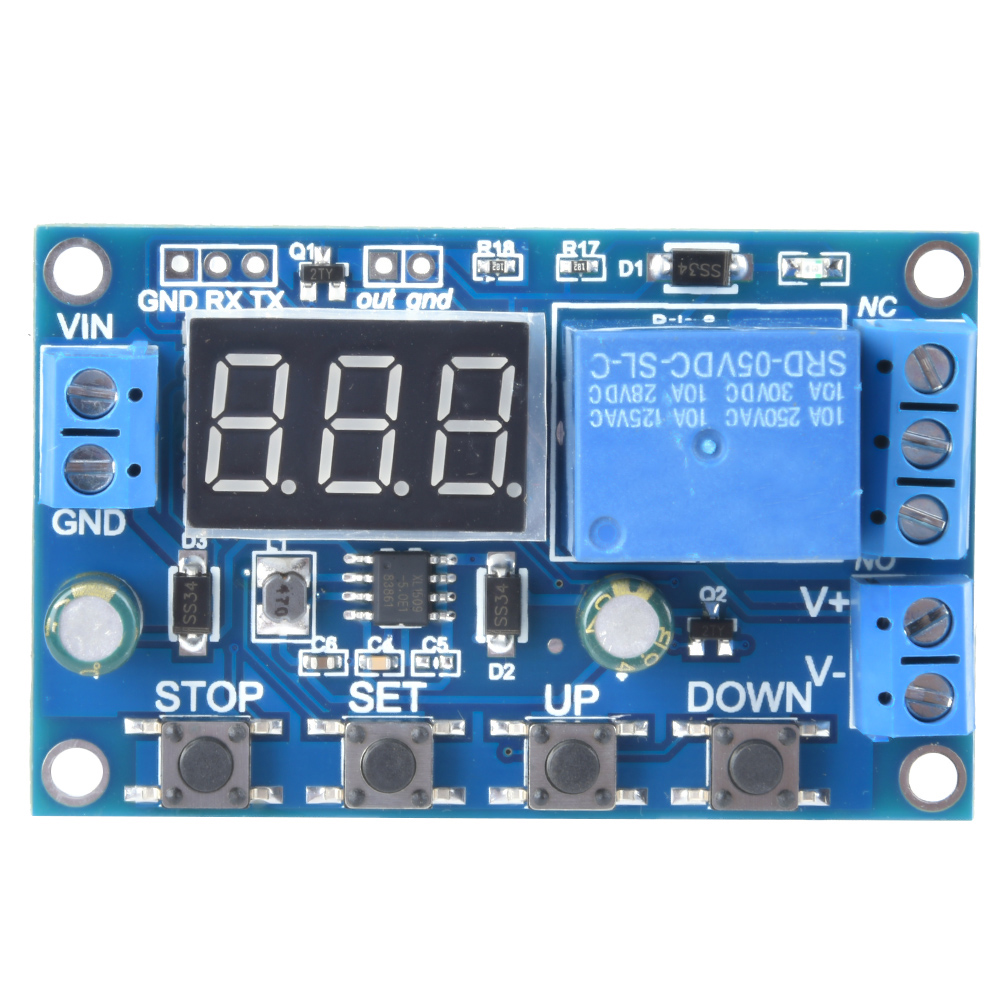

Überspannungs-/unterspannungsschutzplatine, 640v, Lade-/entladetimermodul

Willkommen in unserem Shop! Diese Lade- und Entladeschutzplatine verfügt über eine Batterielade- und -entladekontrolle mit automatischer Abschaltung nach der Einstellung. Sie können die Lade- und Entladezeit präzise an Ihre Bedürfnisse anpassen. Dank serieller Kommunikation können Sie den Betriebszustand des Relais in Echtzeit über die serielle Schnittstelle überwachen. Ein zusätzlicher Signalausgang liefert ein hohes Ausgangssignal, sobald das Relais leitet, und ermöglicht so die Ansteuerung anderer Geräte. Eine Not-Aus-Funktion (STOP-Taste) mit Verpolungsschutz verhindert Schäden bei falscher Polarität. Versorgungsspannung: 6–40 V DC. Spannungsmessbereich: 0–60 V DC. Spannungsmessfehler: ±0,1 V. Geeignet für: Batterien unter 60 V. Einstellbarkeit der Lade- und Entladezeit: 0–999 min. Serielle Schnittstellensteuerung (TTL-SCM-Pegel-Kommunikation): Kommunikationsstandard, Datenrate 115200 Bps, 8 Datenbits, 1 Stoppbit, keine Paritätsbits, keine Flusssteuerung. Abmessungen: 6,4 x 4 cm. Lieferumfang: 1 x Lade-/Entladeschutzplatine. Anleitung: 1. Ermitteln Sie zunächst den Betriebsmodus des Relais. 2. Je nach Betriebsmodus des Relais (nach dem Einschalten des Moduls blinkt der aktuelle Betriebsmodus – standardmäßig Modus U-1; anschließend gelangen Sie zur Hauptoberfläche) halten Sie die SET-Taste 2 Sekunden lang gedrückt und lassen Sie sie dann los. Wählen Sie im Menü zur Modusauswahl den gewünschten Modus (U-1 bis U-6) durch kurzes Drücken der AUF- und AB-Tasten aus. 3. Nach Auswahl des gewünschten Modus (z. B. U-1) drücken Sie die SET-Taste, um den entsprechenden Parameter einzustellen. Der einzustellende Parameter blinkt (obere Spannungsgrenze UL1, untere Spannungsgrenze nL1, Aktivierungszeit OP). Stellen Sie den Parameter mit AUF/AB ein (langes Drücken für schnelle Anpassung, kurzes Drücken für ±1 Einheit). Drücken Sie die SET-Taste erneut kurz, um den nächsten Parameter einzustellen. 4. Nach dem Einstellen der Modusparameter halten Sie die SET-Taste 2 Sekunden lang gedrückt, um zur Hauptoberfläche zurückzukehren; die Einstellung war erfolgreich. 5. Drücken Sie in der Hauptoberfläche kurz die AB-Taste, um zwischen Spannung und Zeit umzuschalten. Modusauswahl: Zum Aufrufen/Beenden lange auf SET drücken. Serielle Befehle: „U-1“ Modus (U-1 bis U-6); „000“ Zeit (000 bis 999, 000 = aus); „dw02.9“ Mindestspannung; „up10.1“ Maximalspannung (00,0 V bis 60,0 V); „get“ Einstellungen abrufen; „on“ Relais leiten; „off“ Relais dauerhaft aus; „start“ Senden starten; „stop“ Senden stoppen. Kann paarweise durch Kommas getrennt kombiniert werden, z. B. „dw02.9,up10.1“. Gesendeter Status: Spannung + Zeit + Status, z. B. „00,0 V, 00:00:00, OP“ (OP-Relais aktiv, CL-Relais inaktiv). Relaismodi: EIN Leitung während der OP-Zeit erlaubt; AUS dauerhaft aus. Kurzes Drücken auf STOP schaltet EIN/AUS (Not-Aus). Standby-Modus: CP-Bildschirm schaltet sich nach 5 Minuten Inaktivität aus, Programm aktiv. Der Od-Bildschirm ist immer aktiv. Halten Sie die STOP-Taste 2 Sekunden lang gedrückt, um zwischen CP und Od umzuschalten.
