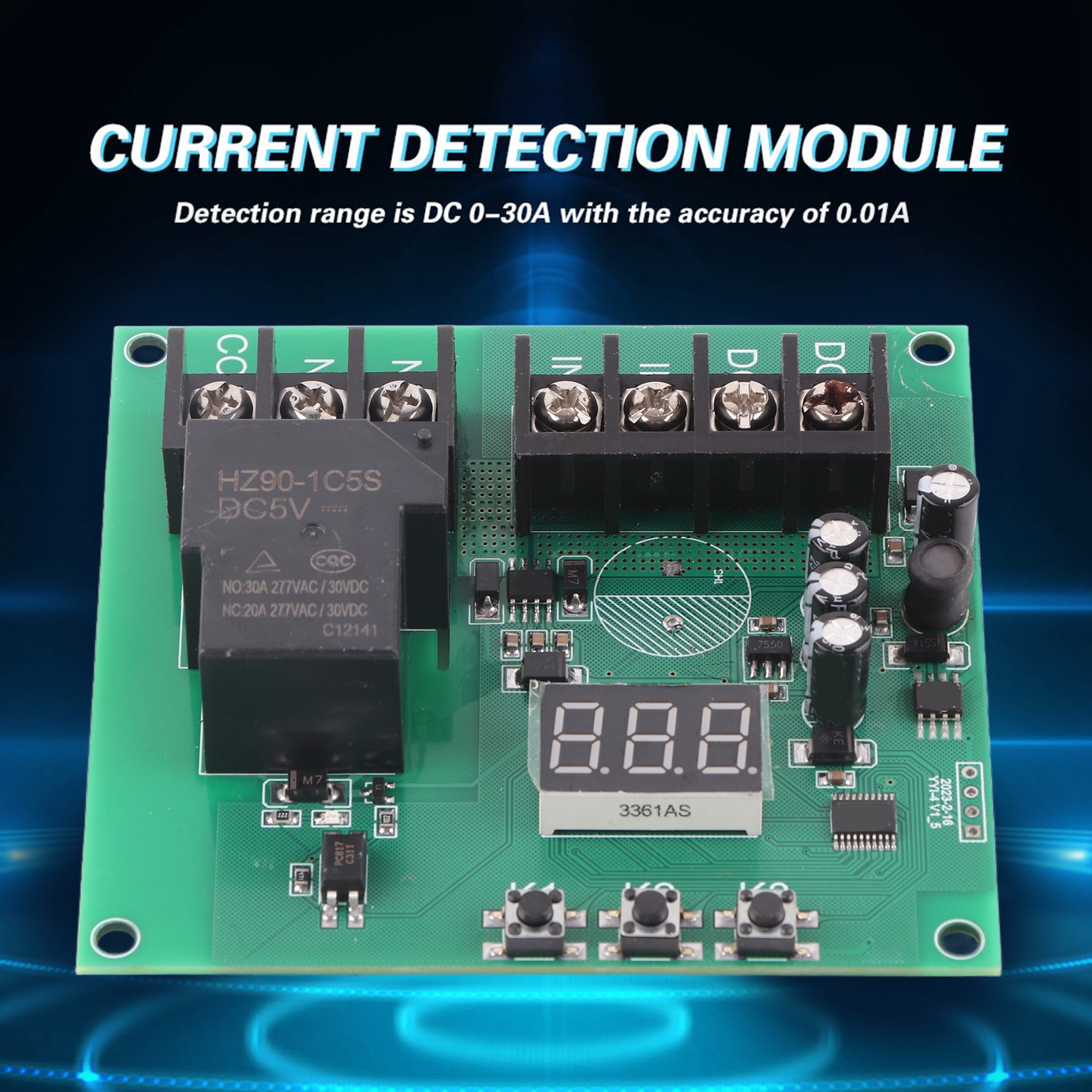

Überstromschutzrelais 7-30v 0-30a, Gleichstrom-erkennungsmodul Mit Sensor, Überlastschutz

Willkommen in unserem Shop! Dieses Gleichstrom-Erkennungsmodul dient zur Messung des Gleichstroms und zur Steuerung des Öffnens und Schließens eines Relais anhand benutzerdefinierter Stromschwellenwerte. Es bietet einen Messbereich von 0 bis 30 A mit einer Genauigkeit von 0,01 A und gewährleistet so zuverlässige und präzise Messungen für Ihre Anwendungen. Technische Daten: - Modell: YYI-4 - Versorgungsspannung: DC 7-30 V - Messbereich: DC 0-30 A - Genauigkeit: 0,01 A (10 mA) - Standby-Strom: ca. 20 mA - Gewicht: ca. 86 g / 3,0 oz Funktionen: - Echtzeit-Gleichstrommessung - Relaissteuerung basierend auf Benutzerdefinierte niedrige (I1) und hohe (I2) Stromschwellen - Fehlerkalibrierungsfunktion zur Genauigkeitsanpassung - LED-Anzeige bei Stromausfalloption zur Reduzierung des Energieverbrauchs - Schutz elektrischer Geräte vor Schäden durch Überstrom Betriebsarten (Funktion P): - P-11: Wenn der gemessene Strom > I1 ist, schließt das Relais; wenn der gemessene Strom I1 ist, schließt das Relais und hält diesen Zustand bis zum Abschalten der Stromzufuhr aufrecht. - P-21: Wenn der gemessene Strom > I2 ist, schließt das Relais; Wenn der gemessene Strom I2 ist, schließt das Relais und bleibt in diesem Zustand, bis die Stromzufuhr unterbrochen wird. - P-31: Wenn der gemessene Strom I2 ist, öffnet das Relais. - P-32: Wenn der gemessene Strom I2 ist, schließt das Relais; In anderen Fällen öffnet es. - P-52: Wenn der gemessene Strom I2 ist, schließt das Relais und bleibt in diesem Zustand, bis die Stromzufuhr unterbrochen wird. Beschreibung der Einstellungen: - Beim Einschalten zeigt das Display den gemessenen Strom an (wenn keine Messung erfolgt, blinken die LED-Ziffern). - Drücken Sie K1 einmal (halten Sie die Taste länger als 1 Sekunde gedrückt, um Fehler zu vermeiden): Das Display zeigt „P11“ an. Verwenden Sie K2, um den Modus zu ändern, und K3, um die Funktion zu ändern. - Drücken Sie K1 ein zweites Mal: Das Display blinkt „0,05“ (Schwellenwert I1 = 0,05 A). Verwenden Sie K2, um I1 zu erhöhen, und K3, um I1 zu verringern. - Drücken Sie K1 ein drittes Mal: Das Display blinkt „0,10“ (Schwellenwert I2 = 0,1 A). Verwenden Sie K2, um I2 zu erhöhen, und K3, um I2 zu verringern. - Drücken Sie K1 ein viertes Mal: Der Bildschirm zeigt den gemessenen Strom an, und das Modul wechselt in den Standby-Modus. - Im Standby-Modus können Sie durch Gedrückthalten von K2 oder K3 den Strommessfehler feinjustieren. Lieferumfang: - 1 * Gleichstrom-Erkennungsmodul Dieses Modul eignet sich ideal zur Überwachung und zum Schutz Ihrer Stromkreise vor Überströmen und gewährleistet so eine lange Lebensdauer Ihrer Geräte.
