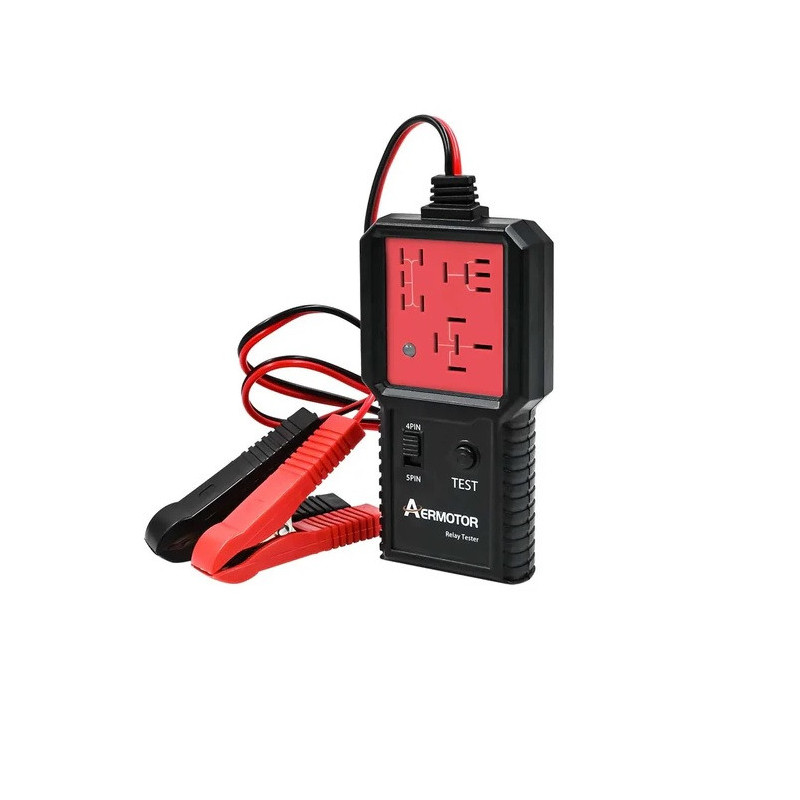

Universaltester Für 12v-kfz-relais

Universaltester zur Diagnose von Relais, der Ihnen eine Anzeige zum allgemeinen Zustand und der Funktion der am häufigsten vorkommenden Fahrzeugrelais bietet. Der Tester überprüft die korrekte Funktion der Relaiskontakte durch Anschluss an die Autobatterie. Der Tester überwacht die Pin‑Belegung, die Einschalt‑ und Ausschaltzeit der Kontakte sowie die Schaltfolge des Relais während jeder Testsitzung. Bedienungsanleitung: Schließen Sie die Stromkabel an die Autobatterie an. Die schwarze Krokodilklemme an den Minuspol, die rote Krokodilklemme an den Pluspol. Der Tester ist eingeschaltet, wenn die LED ROT leuchtet. Überprüfen Sie das Relais, bevor Sie es in den Tester einsetzen. Wenn es ein 4-poliges Relais ist, wählen Sie die „4‑polige“ Buchse des Testers. Wenn es ein 5‑poliges Relais ist, wählen Sie die „5‑polige“ Buchse des Testers. Stecken Sie das Relais in einen der drei Steckplätze. Drücken Sie die Taste TEST. Der Tester überprüft die Pin‑Belegung des getesteten Relais. Der Tester zeigt mit der ROTEN LED an, wenn das getestete Relais defekt ist oder einer seiner Pins beschädigt ist. Der Tester schließt und öffnet das Relais 10‑mal zum Test. Die Zeit vom Schließen bis zum Öffnen der Kontakte wird vom Tester überwacht, und wenn die Testzeit den eingestellten Wert überschreitet, ist das Relais nicht in Ordnung. Der Tester leuchtet dann sofort mit der ROTEN LED. Der Tester überprüft die Schaltfolge des Relais nach dem zehnmaligen Testen der Schließ‑ und Öffnungszeiten der Kontakte. Der Tester leuchtet mit der GRÜNEN LED, wenn der Test erfolgreich bestanden wurde.
