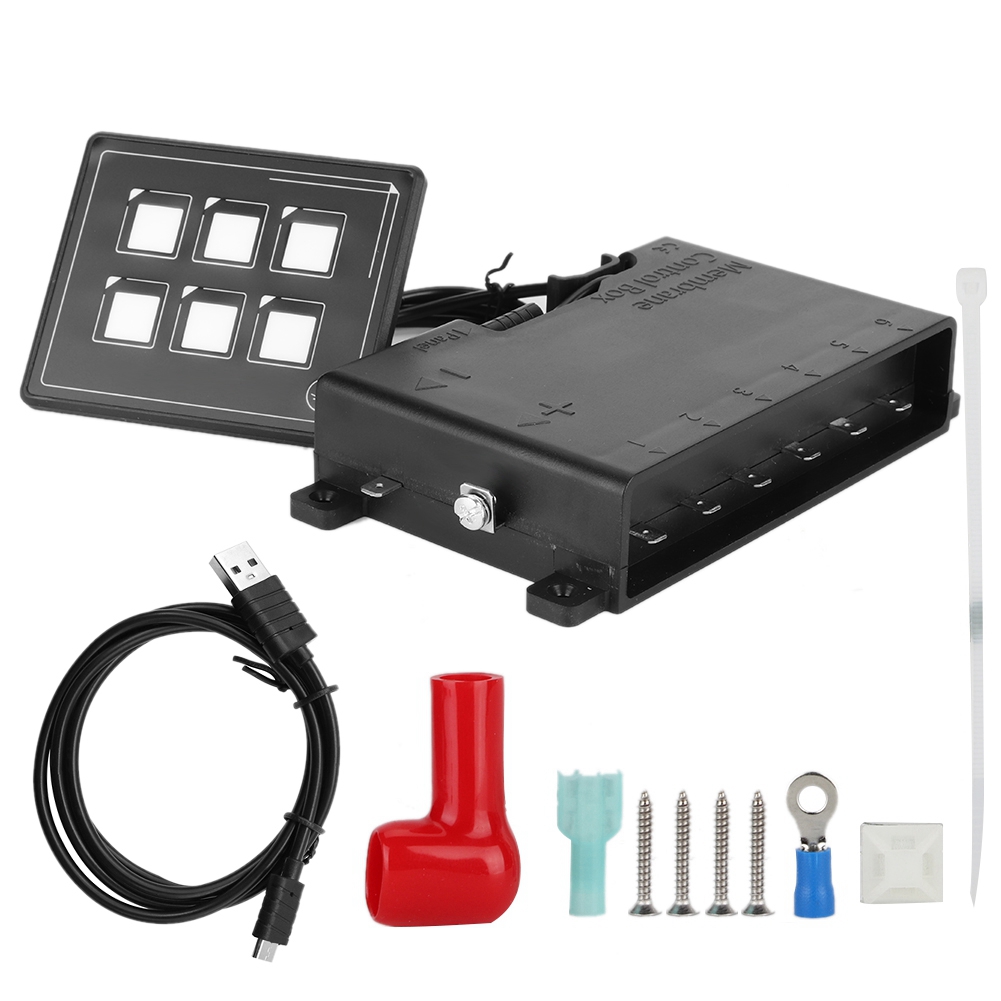

Universelles 12–24-v-led-membran-touch-bedienfeld Für Autos – Elektronisches Zubehör Mit Schalter

Willkommen in unserem Shop! Entdecken Sie unser ultrakompaktes Touchpanel, das für einfache Installation und zuverlässige Leistung entwickelt wurde. Es ist 60 % kleiner als herkömmliche Panels, benötigt keine Einbautiefe und einen minimalen Ausschnitt von 13 x 8,5 mm. Das mitgelieferte, leicht zugängliche Mini-USB-Kabel kann für zusätzlichen Komfort und Zuverlässigkeit beliebig ausgetauscht werden. Dank flexibler Verkabelung lässt sich der installierte Relaiskasten bis zu einem Meter vom Touchscreen entfernt steuern. Das Panel ist gemäß IP66 gegen starke Strahlwasser geschützt (nur Panel) und kann daher bedenkenlos in feuchten Umgebungen eingesetzt werden. Jede LED-Leiste ist durch eine rücksetzbare 10-A-Sicherung geschützt und gewährleistet so erhöhte Sicherheit. Das hintergrundbeleuchtete Modul ermöglicht die Nutzung im Dunkeln und zeichnet sich durch einen sehr niedrigen Standby-Stromverbrauch aus (90 % niedriger als bei Vorgängermodellen). Ausgestattet mit einem programmierbaren Taster, können alle Tasten als Soforttaster konfiguriert werden (ideal für Lautsprecher oder Scheibenwischer). Verschiedene grafische Beschriftungsaufkleber sind im Lieferumfang enthalten. Produktspezifikationen: - Typ: Bedienfeldschalter - Zustand: Neu - Material: ABS - Farbe: Wie abgebildet - Größe des Bedienfelds: Ca. 9,1 x 0,8 x 7,5 cm / 3,6 x 0,3 x 3 Zoll - Größe der Steuereinheit: Ca. 16 x 9,5 x 3,2 cm / 6,3 x 3,7 x 1,3 Zoll - Spannung: 12–24 V - Stromstärke: 10 A pro Stromkreis - Bedienfeld: PET-Folie-Touchscreen - Schutzschaltung: Eingebaute rücksetzbare Sicherungen (PPTC) - Schaltleistung: 10 A pro Stromkreis - Belastbarkeit des Bedienfelds: Maximaler Gesamtstrom 35 A - Nennspannung: DC 12–24 V - Schutzart des Bedienfelds: IP66 - Stromanschluss: Ringkabelschuh M4 - Ladeanschluss: 250-A-Schnellanschluss (Stecker) Installationsanleitung: 1. Platzieren Sie die mitgelieferte Schablone an der gewünschten Position im Bedienfeld und schneiden Sie das Loch entsprechend aus. 2. Stecken Sie den Micro-USB-Stecker in die Buchse auf der Rückseite des Panels. 3. Befestigen Sie das Panel mithilfe der selbstklebenden Rückseite sicher am Armaturenbrett. 4. Montieren Sie die Steuereinheit mit den mitgelieferten Schrauben. Stecken Sie das andere Ende des Micro-USB-Kabels in die Steuereinheit. Führen Sie das Kabel in die Zugentlastungsöse an der Steuereinheit ein. 5. Verbinden Sie das positive DC-Kabel (+) mit der beiliegenden runden Klemme. Führen Sie die Drähte durch die beiliegende Isolierung und verbinden Sie sie mit den Schraubklemmen. Decken Sie die Klemme mit einer Isolierung ab. Verbinden Sie das negative DC-Kabel (-) mit einer isolierten 6,35-mm-Buchse und stecken Sie die negative Klemme in die Steuereinheit. 6. Schließen Sie den Ladeanschluss an das gewünschte Gerät an. Die Zahl oben am Ladeanschluss entspricht der Zahl 1, 2 oder 3 auf der Membrankontaktfläche links. 7. (Momentan-Tastenfunktion) Um eine bestimmte Taste als Momentan-Taste (gedrückt) einzustellen, halten Sie die Taste und die Hintergrundbeleuchtungstaste länger als 5 Sekunden gedrückt, bis die Taste blinkt. Alle Tasten können für einen kurzen Tastendruck konfiguriert werden. Um diese Aktion rückgängig zu machen (die Taste ein-/auszuschalten), wiederholen Sie den Vorgang einfach mit derselben Taste. Lieferumfang: - 1 x Hauptgerät - 1 x Touchpanel - 1 x Datenkabel - 2 x Anschlüsse - 1 x Befestigungsband - 4 x Schrauben - 1 x Schutzhülle aus Gummi
