Universelles 4-wege-steuerboxsystem Für 360°-panorama-videokamera Mit Automatischer Videoumschaltung

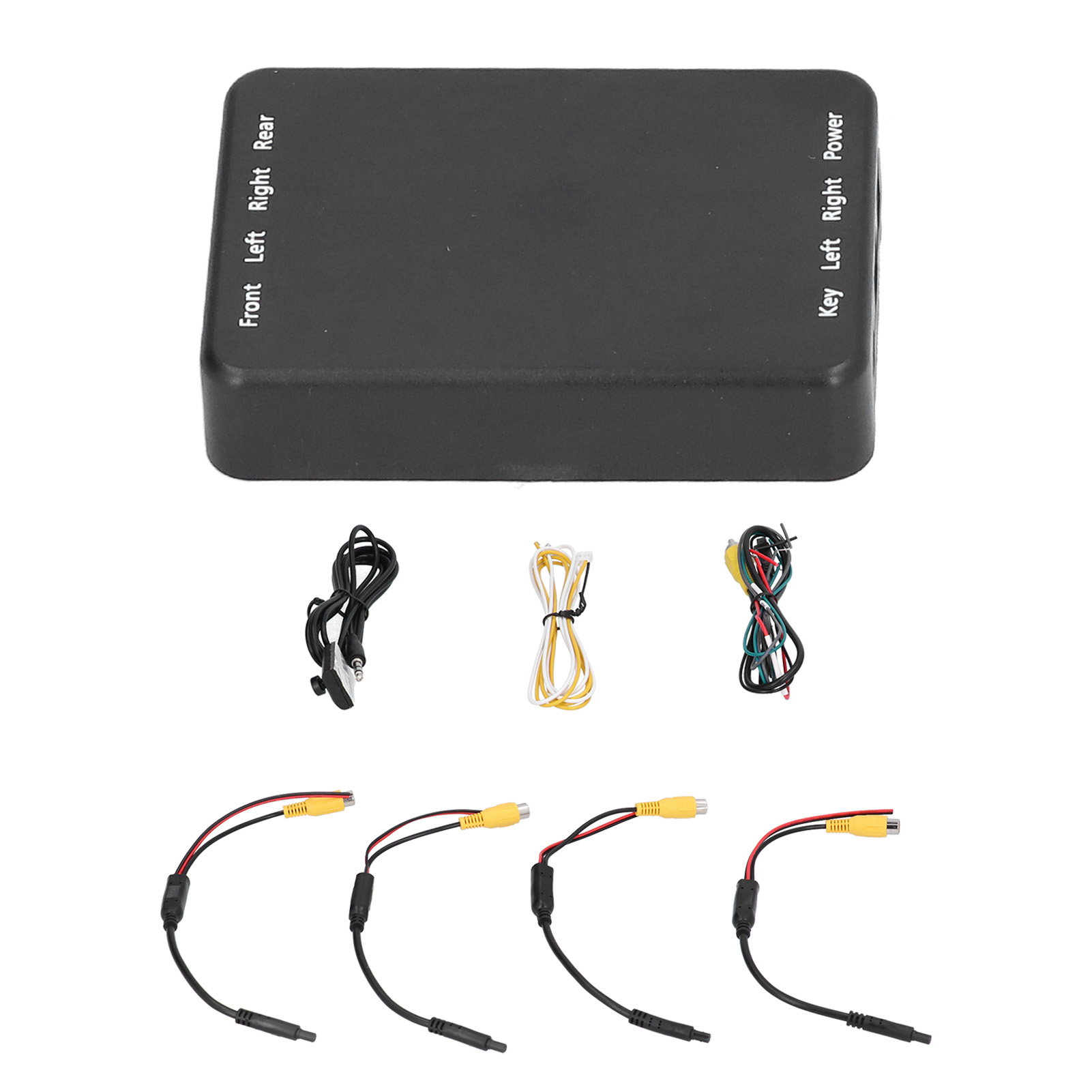

Willkommen in unserem Shop! Dieses Auto-Video-Umschaltkit ermöglicht die intuitive Steuerung Ihrer Rundumkameras. Hier finden Sie die genauen Details zu Bedienung und Lieferumfang. **Lieferumfang:** - 1 x Auto-Video-Umschalter (ABS-Material) - 1 x Kabelbaum (7-adrig) - 1 x Controller - 1 x Bedienungsanleitung **Technische Daten:** - Stromaufnahme: 50 mA - Versorgungsspannung: 9–15 V - Leistung: 1 W - Betriebstemperatur: -20 bis 80 °C - Farbsystem: PAL/NTSC (automatische Suche) - Kompatibilität: Universell **Verkabelungsanleitung (7-adrig) Kabelbaum):** - Schwarzes Kabel: Masse - Grünes Kabel: ACC - Rotes Kabel: DVV-Triggerkabel - Blaues Kabel: Rückfahr-Triggerkabel - Weißes Kabel: Triggerkabel für die rechte Seitenansicht - Gelbes Kabel: Triggerkabel für die linke Seitenansicht - RCA-Stecker: Videoausgang **Detaillierte Systembedienung:** 1. **Aktivierung beim Start:** Beim Starten des Motors aktiviert das System nacheinander den Monitor und alle Kameras, um die Umgebung 10 Sekunden lang zu überprüfen. Anschließend schaltet es sich automatisch ab. 2. **Standardmodus (Frontansicht):** Das System startet im Frontansichtsmodus. Die Frontansicht wird über den mitgelieferten Schalter gesteuert. Sie können die Frontansicht deaktivieren, indem Sie den Schalter erneut 2 Sekunden lang gedrückt halten. 3. **Dauerbetrieb:** Halten Sie den Schalter 2 Sekunden lang gedrückt. Der Monitor und die Frontkamera sind für eine komfortablere Bedienung ohne weitere Aktivierung dauerhaft in Betrieb. 4. **Seitenansichtsmodus:** Drücken Sie den Bedienschalter weniger als 1 Sekunde lang, um in den Seitenansichtsmodus zu wechseln. Beim Betätigen des Blinkers aktiviert das System den Monitor und die zugehörige Seitenkamera (gesteuert durch den linken/rechten Blinker). 5. **Automatische Abschaltung:** Monitor und Kamera schalten sich 1,5 Sekunden nach Beendigung des Abbiegevorgangs automatisch aus. Um zum Frontansichtsmodus zurückzukehren, drücken Sie den Bedienschalter erneut weniger als 1 Sekunde lang.
