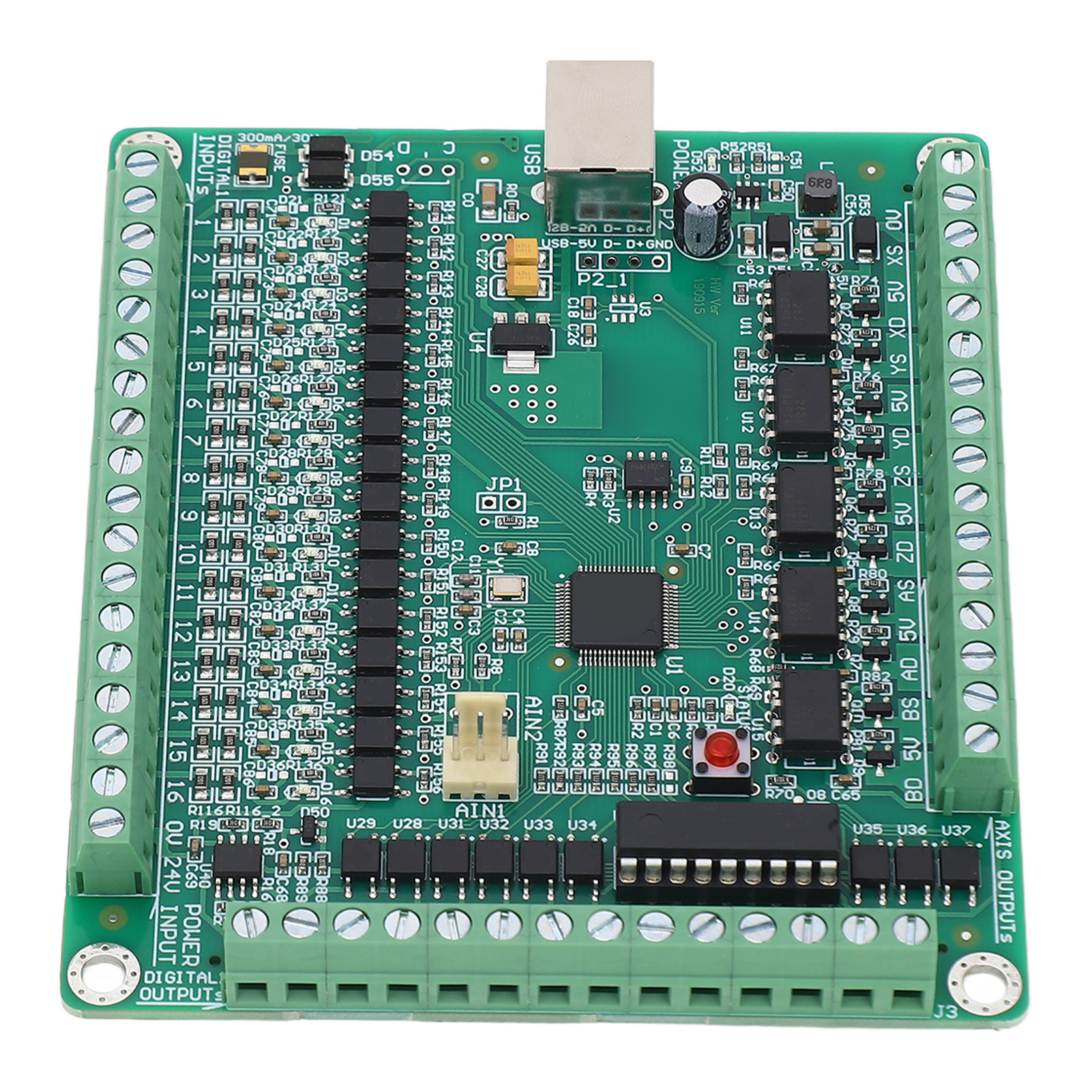

Usb-bewegungskarte 500 Khz Cnc 5-achsen Breakout-board Schrittmotorsteuerung Dc12–24 V

1. Anwendbares Modell: Die USB-Bewegungskarte unterstützt alle Mach3-Versionen. Sie ist kompatibel mit Windows XP bis Windows 10 (32-Bit und 64-Bit) und unterstützt Plug & Play. 2. Mehrere Modi: Die USB-Bewegungskarte unterstützt Slave-Achsen (beidseitiger Antrieb: doppelte X-, Y- und Z-Achse) und automatische Nullpunktnivellierung (beidseitiger Nullpunktschalter). 3. Leistungsstarke Funktionen: Das Breakout-Board verfügt über eine USB-Schnittstelle, benötigt keine Treiberinstallation, unterstützt die Ansteuerung von 5 Achsen, ermöglicht eine gleichzeitige Ausgabe von 500 kHz und kann an Servo- oder Schrittmotoren angeschlossen werden. Jede Achse kann als Pulsspindel (Servo- oder Schrittspindel) konfiguriert werden. 4. Ausgangsspannung und Drehzahlregelung: Das Breakout-Board verfügt über 1 PWM-Ausgang, 1 analogen 0-10-V-Ausgang und 1 analogen 0-5-V-Ausgang zur Drehzahlregelung des Spindelmotors mittels PWM-Pulsweitenregelung oder 0-5-V- bzw. 0-10-V-Wechselrichter. 5. Sicher und zuverlässig: Das Breakout-Board verwendet 3/5 Dual-Channel-10-MHz-Hochgeschwindigkeits-Optokoppler, 25 universelle Optokoppler, insgesamt 28/30 Optokoppler zur Isolation aller Ein- und Ausgänge. Das hochwertige Design bietet vollständige Störfestigkeit und umfassenden Sicherheitsschutz. 6. EINGÄNGE UND AUSGÄNGE: Die USB-Bewegungskarte verfügt über 16 NPN-Eingänge, die für Spindeldrehzahlmessung, Werkzeugeinstellung, elektronisches Handrad, Not-Aus, Endschalter, Nullpunkt- oder Startposition, Stopp, Punktstart usw. konfiguriert werden können. 7 Ausgänge sind für Spindel ein/aus, Kühlmittelsteuerung, Antriebsaktivierung und mehr konfigurierbar. 7. REIBUNGSLOSER BETRIEB: Die CNC-USB-Bewegungssteuerungskarte verfügt über 2 Echtzeit-Eingänge für elektronische Handräder (MPG), an die gleichzeitig 2 elektronische Handräder angeschlossen werden können. Im Mehrschrittmodus bietet das elektronische Handrad für MACH3 die gleiche Echtzeitleistung wie das CNC-Bearbeitungszentrum und läuft flüssig. Die Steuerplatine arbeitet verzögerungsfrei, und die Leistung des mechanischen Systems wird voll ausgenutzt. Artikeltyp: USB-Bewegungskarte, Eingangsspannung: DC 12–24 V, Anzahl der Ausgangsachsen: 5, Eingangstyp: NPN, Verbindungsmodus: USB-Anschluss, Steuerungssoftware: Für MACH3 (alle Versionen werden unterstützt). Unterstützung für Windows XP bis Windows 10 (alle Versionen, 32-Bit oder 64-Bit), Plug & Play für alle Windows-Versionen. 1. Echtzeit-Klicken, verzögerungsfreie Steuerung, schnelle und agile Motorreaktion, verzögerungsfreies Erlebnis. 2. 16 universelle digitale Eingänge, entsprechend 16 LED-Anzeigen. Anpassbare Konfigurationsfunktionen für MACH3. Unterstützung der Mach3-Spindeldrehzahlmessung. 3. Benutzerdefinierter M-Code für die VBasic-Programmierung. 4. 2 analoge Eingänge zur Einstellung von Bearbeitungsgeschwindigkeit, Punktgeschwindigkeit und Spindeldrehzahl. 5. 1 Statusanzeige für USB-Verbindung, Motorlauf und alle anderen Zustände auf einen Blick. 6. Unabhängige Signalverarbeitung durch die Bewegungssteuerung ohne PC-Eingriff für Echtzeitfähigkeit und höchste Zuverlässigkeit. Lieferumfang: 1 x Bedienfeld, 1 x Verbindungskabel, 1 x Einstellknopf, 3 x Zubehörteile.
