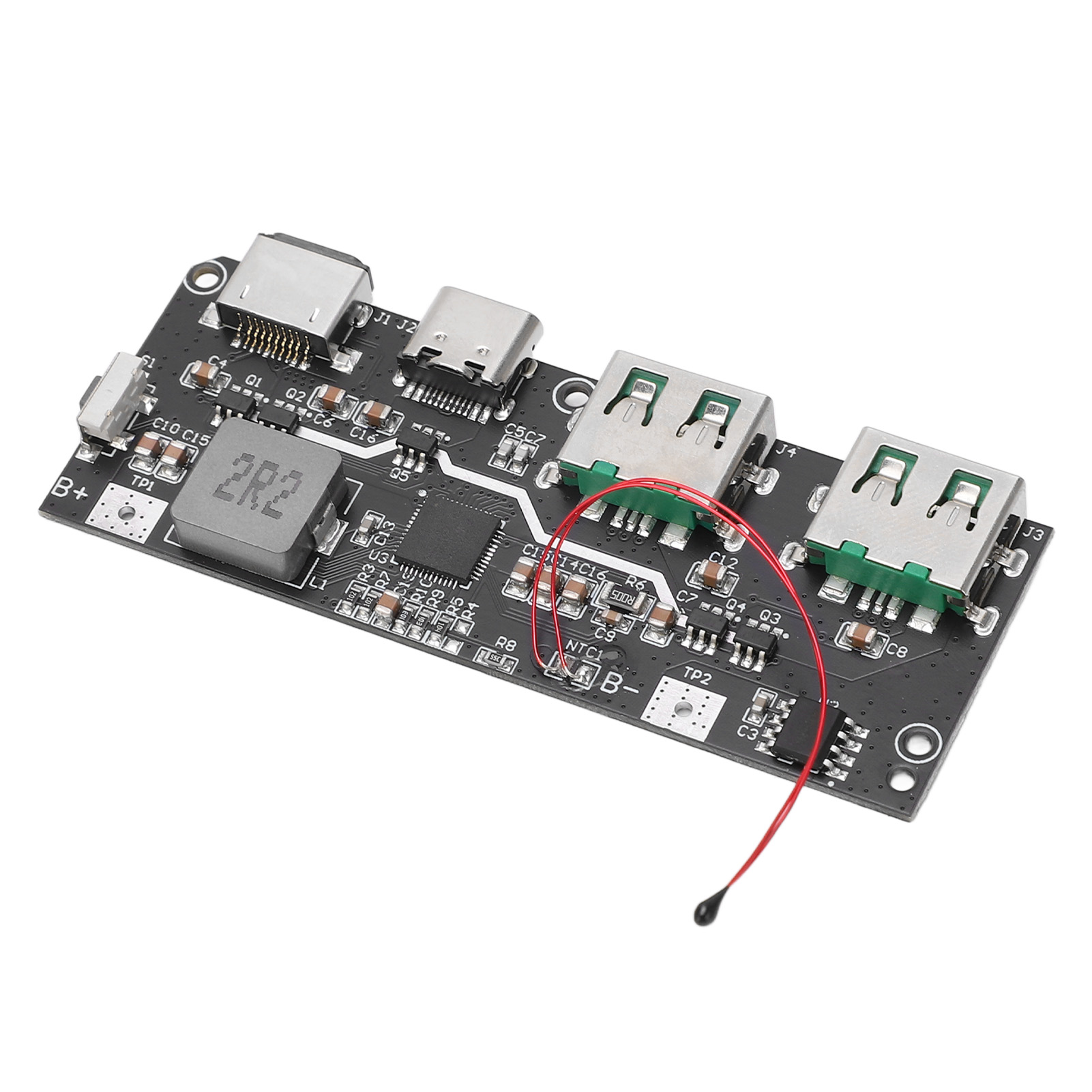

Usb Micro Typ C 5v 4,5a 22,5w Dual-led-schnelllademodul Für Netzteile, Kompatibles Zubehör

Willkommen in unserem Shop! Dieses Schnelllademodul ist eine leistungsstarke Leiterplattenkomponente, die für ein vielseitiges und effizientes Ladeerlebnis entwickelt wurde. Hier sind die detaillierten Spezifikationen dieses Produkts: **Technische Daten:** - Produkttyp: Schnelllademodul - Material: Leiterplatte - Eingangsspannungsbereich: 6 V–32 V - Ausgangsspannung: Standardmäßig 5 V, wird nach Aktivierung des Schnellladevorgangs automatisch zwischen 3 V und 12 V angepasst - Ausgangsleistung: 22,5 W (5 V bei 3,4 A, 9 V bei 2,5 A, 12 V bei 2 A usw.) - Wirkungsgrad: 95 % **Ladevorgang:** 1.**Schnellladung:** Der Ladevorgang umfasst drei Phasen: Erhaltungsladung, Konstantstromladung und Konstantspannungsladung. Der Ladevorgang endet, sobald der Strom den Abschaltschwellenwert erreicht. Nach vollständiger Ladung wird der Ladevorgang automatisch neu gestartet, wenn die Batteriespannung um 0,1 V unter die Zielspannung fällt. 2.**Erhaltungslademodus**: Bei einer Batteriespannung unter 3 V wechselt das Modul in den Erhaltungslademodus mit einem Ladestrom von 300 mA. 3.**Konstantstrommodus**: Ab 3 V wechselt das Modul in den Konstantstrommodus und lädt mit voller Geschwindigkeit gemäß dem eingestellten Zielstrom. Die Ausgangsleistung beträgt bis zu ca. 21 W. 4.**Konstantspannungsmodus**: Sobald die Spannung den Zielwert (z. B. 4,2 V) erreicht, wechselt das Modul in den Konstantspannungsmodus. Der Strom sinkt dabei allmählich, während die Spannung stabil bleibt. **Unterstützte Protokolle:** - Ausgang: PPS, PD3.0, PD2.0, QC4+, QC4, QC3.0, QC2.0, AFC, PE2.0 PE1.1, SFCP, VOOC, FCP, SCP - Eingang: PD3.0, PD2.0, AFC, FCP, SCP, PE1.1 **Funktionen:** - **Laden**: Unterstützt 4,2-V-, 4,35-V-, 4,4-V- und 4,5-V-Akkus; Stromstärke bis zu 5 A; Wirkungsgrad bis zu 95 %; entspricht der JEITA-Spezifikation; Temperaturregelung. - **Synchron Boost**: Ausgangsleistung bis zu 22,5 W, Wirkungsgrad bis zu 95 %; automatische Erkennung von hohem und niedrigem Ladezustand; unterstützt kabelloses Laden und Niedrigstrommodi. - **Typ-C-Schnittstelle**: Integrierte USB-Typ-C-Schnittstellenlogik; unterstützt die Try.SRC-Funktion. - **BC1.2-Modul**: Unterstützt den DCP-BC1.2-Modus; Kompatibel mit iOS- und Samsung-Modi. - **iOS-Schnittstellenentschlüsselung**: Eingebaute Entschlüsselungsfunktion für iOS-Schnittstellen. - **Energiemessung und -anzeige**: Eingebauter 12-Bit-Analog-Digital-Wandler; Integriertes Präzisions-Coulometer. - **Schutz:** Schutz vor Eingangsüberspannung, Ausgangsüberstrom, Kurzschlüssen, Überschreitung der Ladezeit, Überspannung und Temperatur. **Schnittstellen:** Das Motherboard verfügt über fünf USB-Anschlüsse: Typ A1, Typ A2, Micro-B, Typ C und eine iOS-Schnittstelle. - **Typ A1 und A2:** Schnellladeausgang QC3.0, QC2.0, AFC, FCP, SCP, PE2.0, PE1.1, SFCP, VOOC. - **Typ C:** Schnellladeausgang PPS, PD3.0, PD2.0, QC4+, QC3.0, QC2.0, AFC, FCP, SCP, PE2.0, PE1.1, SFCP; PD3.0, PD2.0, AFC, FCP, SCP, PE1.1 Schnellladeeingang. - **Micro-B**: QC2.0, AFC, FCP, SCP, PE1.1 Schnellladeeingang. - **iOS-Schnittstelle**: Unterstützt PD-Schnellladung und 5V 2,4A langsames Laden. **Leistung und Ausgang:** - Leistung: Mit einem schnellladekompatiblen Eingang beträgt die Standardeingangsspannung 9V und die Eingangsleistung kann 21W erreichen. - Eingang/Ausgang: Unterstützt gleichzeitiges Laden und Entladen; im Einzelportbetrieb werden Schnellladeeingang und -ausgang unterstützt; Im Mehrportbetrieb werden 5-V-Ein- und Ausgänge unterstützt. - Ausgang: Die Anschlüsse Typ A1, A2 und C können gleichzeitig entladen werden. **Protokolldetails:** - **Schnellladen**: Integrierte PPS-, PD3.0- und PD2.0-Protokolle unterstützen bidirektionales Schnellladen. PPS-Ausgang: 5–9 V bei 3 A, 5–11 V bei 2 A; PD3.0/PD2.0-Ausgang: 5 V bei 3 A, 9 V bei 2 A, 12 V bei 1,5 A. Eingangsspannung: 5 V, 9 V, 12 V. - **QC-Schnellladen**: Integrierte QC4+-, QC4-, QC3.0- und QC2.0-Protokolle, Klasse A. QC2.0: 5 V, 9 V und 12 V Ausgang; QC3.0: 5V-12V Ausgang in 200mV-Schritten. - **AFC-Schnellladung**: Integriertes AFC-Protokoll, 5V, 9V, 12V Ausgang; 5V, 9V Eingang. - **FCP-Schnellladung**: Integriertes FCP-Protokoll, 5V, 9V, 12V Ausgang; 5V, 9V Eingang. - **SCP-Schnellladung**: Integriertes SCP-Protokoll, 5V Ausgang bei 4,5A; 5V Eingang bei 3A. - **PE-Schnellladung**: Integrierte PE2.0- und PE1.1-Protokolle; PE2.0: 5V-12V Ausgang in 500mV-Schritten; PE1.1: 5V, 7V, 9V, 12V Ausgang; 5V, 9V Eingang. - **SFCP-Schnellladung**: Integriertes SFCP-Protokoll, 5V, 9V, 12V Ausgang. - **VOOC-Schnellladung**: Integriertes VOOC-Protokoll, 5V bei 4A Ausgang. **Lieferumfang:** 1 x Schnelllademodul Dieses Modul ist ideal für Elektronikprojekte, die schnelles und vielseitiges Laden mit hoher Effizienz und umfassendem Schutz erfordern.
