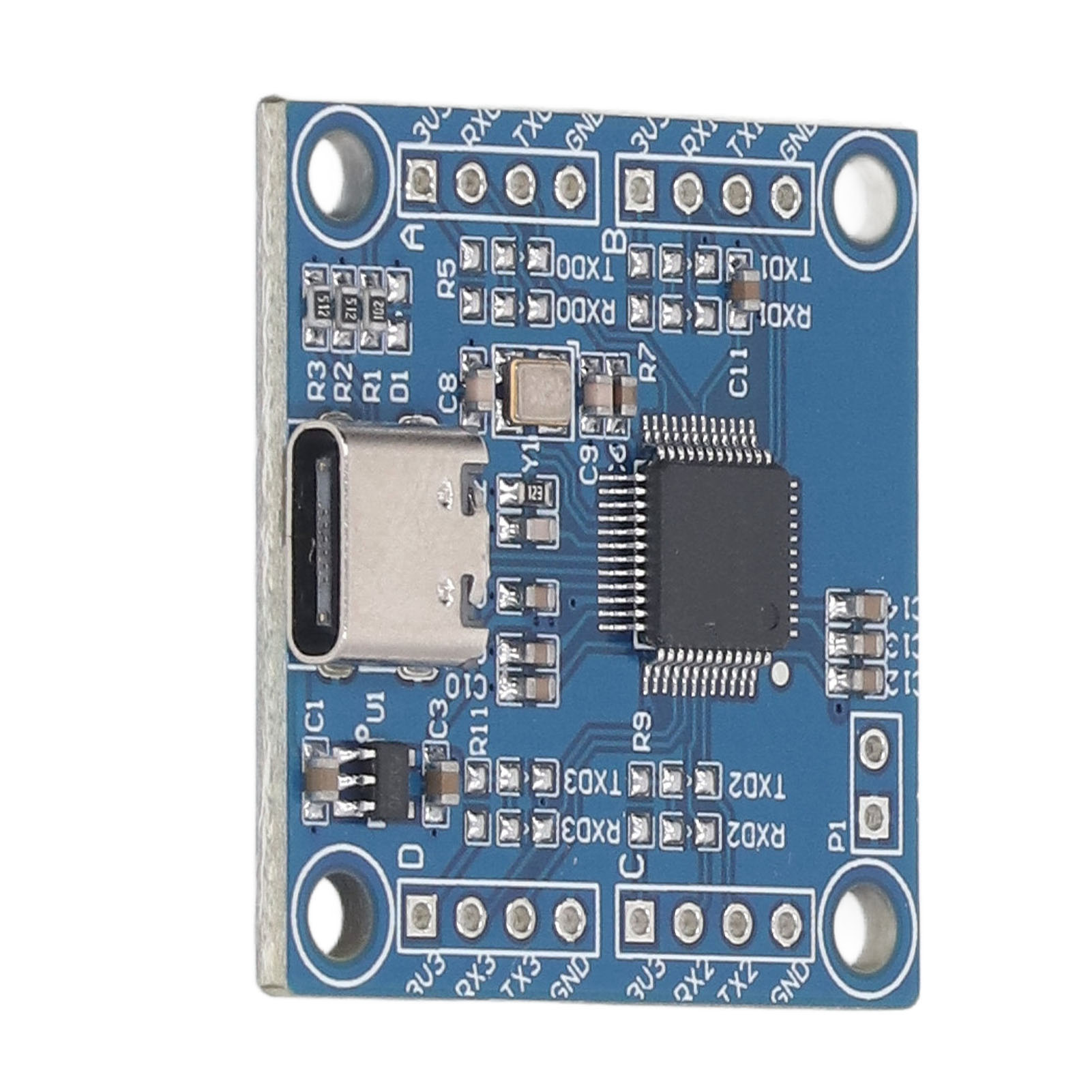

Usb-modul Mit 4 Ttl-ports, Ch9344 12 Mbit/s Baudrate, Uart-seriell-port-transceiver, 3,3 V

Willkommen in unserem Shop! Dieses USB-zu-TTL-Modul basiert auf dem CH9344-Chip und bietet eine umfassende und leistungsstarke Lösung für Ihre serielle Kommunikation. Hier die detaillierten Spezifikationen: **Technische Beschreibung:** 1. **Power-On-Reset-Schaltung:** Der CH9344-Chip verfügt über eine automatische Reset-Schaltung. Für den normalen Betrieb muss ein externes 30-MHz-Taktsignal an Pin X1 angelegt werden. 2. **Taktsignalgenerierung:** Das Taktsignal kann mittels quarzstabilisierter Oszillation mithilfe des integrierten Inverters des Moduls erzeugt werden. Die Schaltung benötigt einen 30-MHz-Quarz, der zwischen den Pins X1 und X0 angeschlossen wird. An diesen Pins müssen jeweils 20-pF-Oszillationskondensatoren gegen Masse geschaltet werden. 3. **Komplette Schaltung:** Der CH9344-Chip integriert alle für den USB-Bus notwendigen Schaltungen, darunter einen integrierten USB-2.0-Controller, einen USB-PHY, den seriellen Anpassungswiderstand für die USB-Signalleitungen und den für Peripheriegeräte benötigten 1,5-kΩ-Pull-up-Widerstand. 4. **Anschluss an einen PC:** Die Pins UD+ und UD- können direkt an einen PC oder einen anderen USB-Host angeschlossen werden. Werden zum Schutz des Chips Sicherungswiderstände, Induktivitäten oder ESD-Schutzbauteile in Reihe geschaltet, muss der äquivalente Serienwiderstand (AC/DC) unter 5 Ohm liegen. 5. **Stromversorgung:** Der CH9344-Chip und USB-Produkte können nach Stabilisierung durch einen LDO-Regler direkt mit 3,3 V über den USB-Bus-Ausgang VBUS versorgt werden. Stellt das USB-Produkt Standby-Strom über eine andere Quelle bereit, muss der CH9344-Chip diesen Standby-Strom ebenfalls nutzen, um eine Stromrückkopplung mit der USB-Stromversorgung zu verhindern. **Produktspezifikationen:** **Artikeltyp:** USB-zu-TTL-Modul **Material:** Leiterplatte **Betriebsspannung:** 3,3 V **Hauptmerkmale:** 1. High-Speed-USB-2.0-Schnittstelle; es werden nur Peripheriebauteile (Quarz und Kondensatoren) benötigt. 2. Kompatibel mit dem 16C550 und erweiterten asynchronen seriellen Schnittstellen. 3. Unterstützt 5, 6, 7 oder 8 Datenbits oder 2 Stoppbits. 4. Unterstützt die Verifizierungsmethoden: ungerade, gerade, Paritätsprüfung, leere 0, Flag 1. 5. Unterstützt die automatische Hardware-Flusssteuerung RTS und CTS. 6. Unterstützt Halbduplex-Modus mit Sendestatus, RS485-kompatibel (standardmäßig aktiviert). 7. Bietet 12 GPIO-Pins für beliebige Ein-/Ausgabe. 8. Programmierbare Baudrate, unterstützt 115200 bps und bis zu 12 Mbps. 9. Unabhängige Stromversorgung für die seriellen Portzonen 0, 1 und 2, unterstützt 3,3 V, 2,5 V und 1,8 V; serieller Port 3 unterstützt 3,3 V. 10. Kompatible serielle Treiber: Windows XP, Vista, Win7, Win8, Win10, WinServer, Linux usw. LQFP 48-Gehäuse, RoHS-konform. **Packungsinhalt:** - 1 x USB-zu-TTL-Modul - 2 x 8-polige Einzelstift-Steckverbinder Dieses Produkt ist ideal für Entwicklungsprojekte, Systemintegration und industrielle Anwendungen, die eine zuverlässige und schnelle serielle Kommunikation erfordern.
