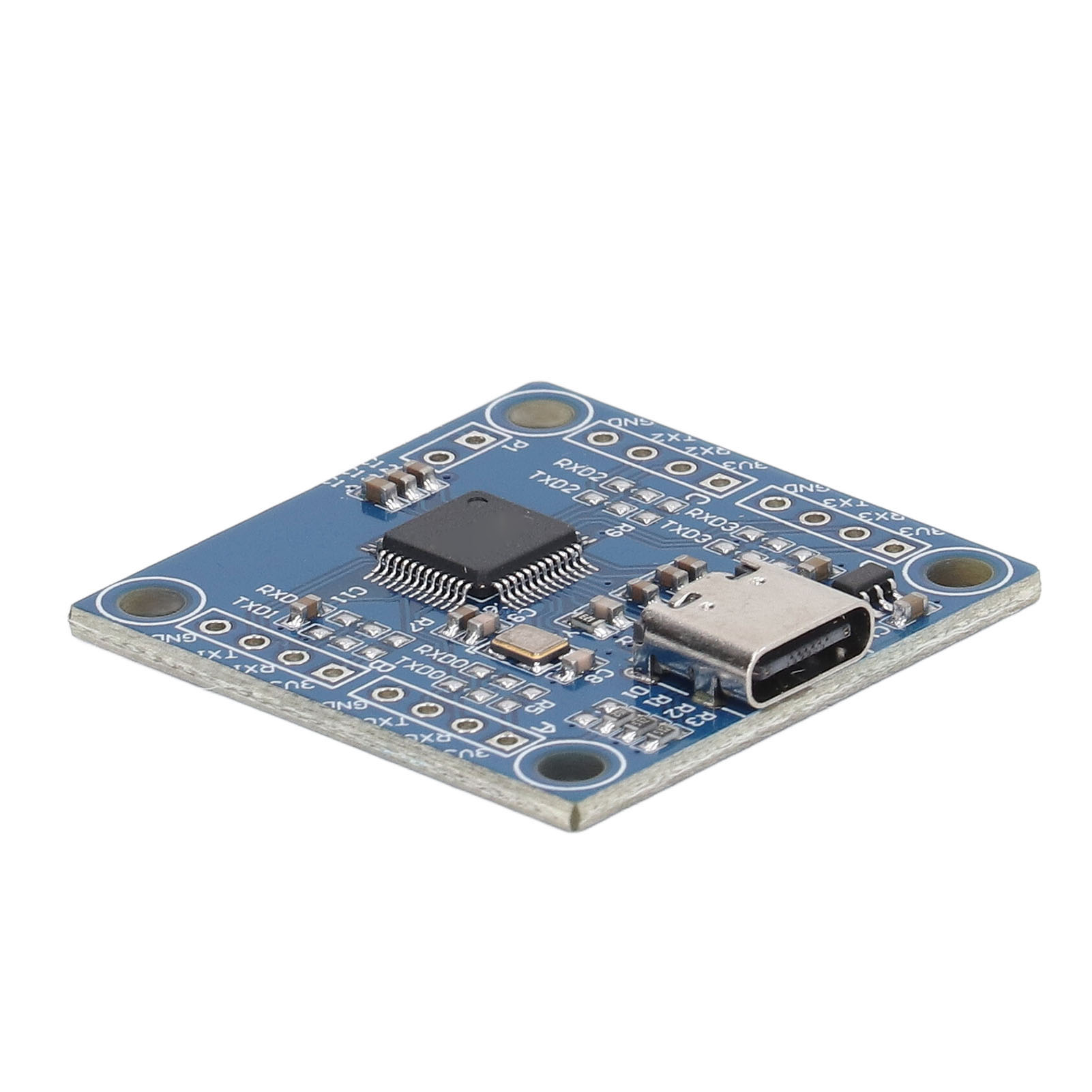

Usb-zu-4-wege-ttl-modul Ch9344, 12 Mbit/s Baudrate, Uart-seriell-port-modul, Uart-transceiver, 3,3 V

1. Einschalt-Reset-Schaltung: Der CH9344-Chip verfügt über eine integrierte Einschalt-Reset-Schaltung, die im Normalbetrieb ein externes 30-MHz-Taktsignal am Pin x1 benötigt. 2. Taktsignalerzeugung: Das Taktsignal kann durch einen quarzstabilisierten Oszillator mithilfe des integrierten Inverters dieses Moduls erzeugt werden. Die Schaltung benötigt einen 30-MHz-Quarz, der zwischen den Pins x1 und x0 angeschlossen wird. Die Pins x1 und x0 werden mit einem 20-pF-Oszillationskondensator geerdet. 3. Vollständige Schaltung: Der CH9344-Chip enthält alle für den USB-Bus erforderlichen Schaltungen, einschließlich des integrierten USB-2.0-Controllers und des USB-PHY, des seriellen Anpassungswiderstands der USB-Signalleitung, des vom Gerät benötigten 1,5-kΩ-Pull-up-Widerstands usw. 4. PC-Anschluss: Die Pins UD+ und UD- können direkt mit einem PC oder einem anderen USB-Host verbunden werden. Wenn die Sicherung, der Widerstand, die Induktivität oder die ESD-Schutzvorrichtung zum Schutz des Chips in Reihe geschaltet sind, sollte der äquivalente Serienwiderstand (AC/DC) innerhalb von 5 Ω liegen. 5. Stromversorgung: Der CH9344-Chip und USB-Produkte können nach LDO-Stabilisierung direkt die 3,3-V-Spannungsversorgung über VBUS am USB-Bus nutzen. Falls das USB-Produkt eine Standby-Stromversorgung über andere Methoden bereitstellt, sollte der CH9344 diese ebenfalls verwenden, um einen Rückstrom von 10 Ω zur USB-Stromversorgung zu vermeiden. Artikeltyp: USB-zu-TTL-Modul; Material: Leiterplatte; Betriebsspannung: 3,3 V; Eigenschaften: 1. High-Speed-USB-2.0-Schnittstelle, Peripheriekomponenten benötigen lediglich Quarze und Kondensatoren. 2. Kompatibel mit dem asynchronen seriellen Port 16C550 und erweitert. 3. Unterstützt 5, 6, 7 oder 8 Datenbits oder 2 Stoppbits. 4. Unterstützt ungerade, gerade, keine Parität, leere 0, Flag 1 und weitere Verifizierungsmethoden. 5. Unterstützt die automatische Hardware-Flusssteuerung RTS und CTS. 6. Unterstützt Halbduplex, Sendestatus und RS485-Umschaltung (standardmäßig aktiviert). 7. Bietet 12 GPIO-Anschlüsse für beliebige Ein- und Ausgänge. 8. Programmierbare Baudrate, unterstützt 115200 bps und bis zu 12 Mbps. 9. Die I/O-Pins in den Bereichen 0, 1 und 2 des seriellen Ports sind unabhängig mit Strom versorgt und unterstützen Versorgungsspannungen von 3,3 V, 2,5 V und 1,8 V. Port 3 unterstützt 3,3 V. 10. Serielle Treiberunterstützung für Windows XP, Vista, Win7, Vin8, Vinto, WinServer, Linux usw. 11. LOFP-48-Gehäuse, RoHS-konform. Lieferumfang: 1 x USB-zu-TTL-Modul, 2 x 8-polige Stiftleiste.
