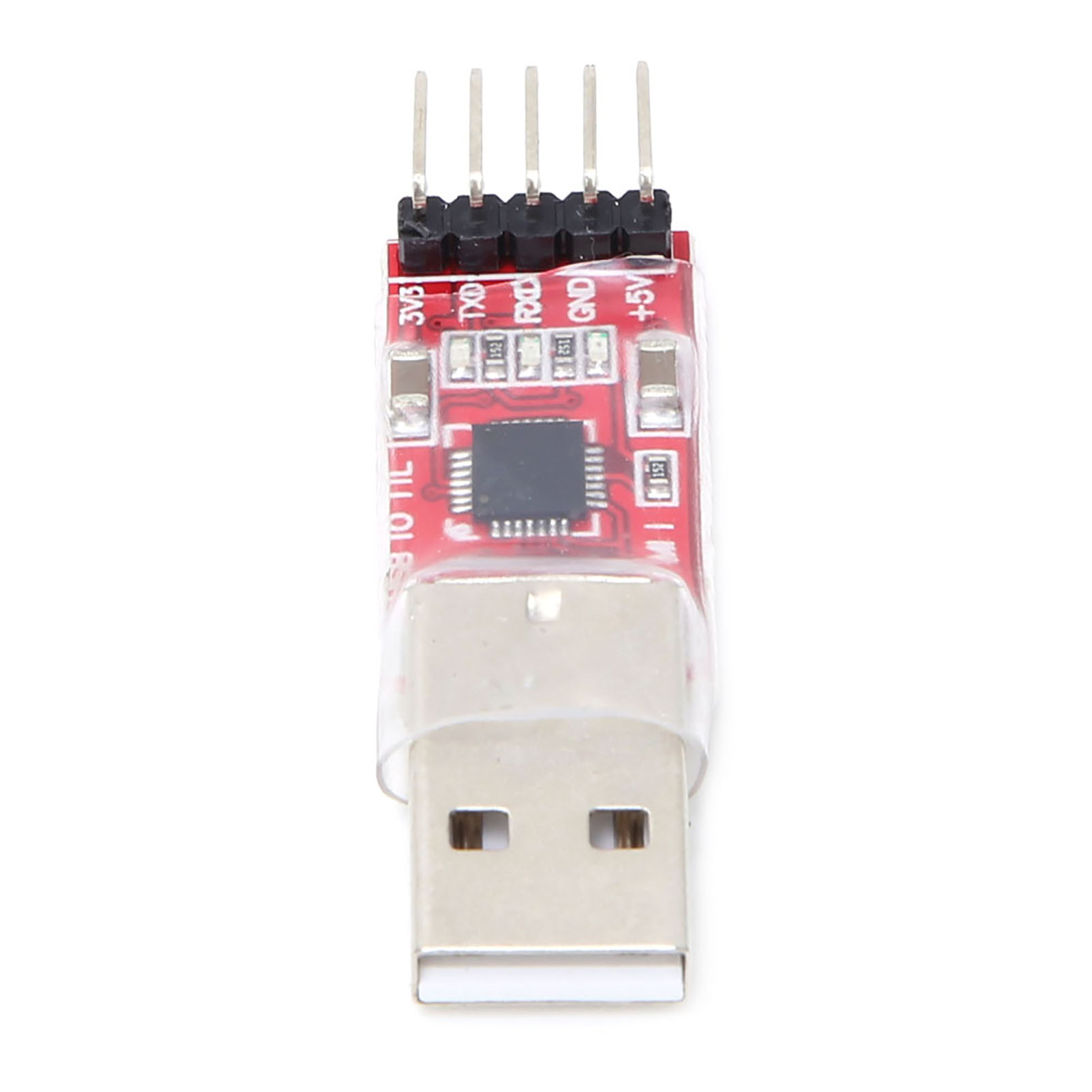

Usb-zu-ttl-5-pin-seriell-konverter-adaptermodul Mit Verbindungskabeln

Willkommen in unserem Shop! Dieses USB-zu-TTL-Konvertermodul ermöglicht eine zuverlässige und komfortable serielle Kommunikation zwischen Ihrem Computer und Ihren elektronischen Geräten. Nach der Treiberinstallation erstellt es einen virtuellen seriellen Port und vereinfacht so die Programmierung und das Debugging von Mikrocontrollern wie z. B. STC-Modellen. **Wichtigste technische Daten:** - USB-Stromversorgung, mit folgenden Ausgängen: 3,3 V (maximaler Strom < 40 mA), 5 V, GND, TX und RX. - Signalspannungspegel: 3,3 V, positive Logik. - Integrierte LED-Anzeigen: Eine Status-LED leuchtet nach erfolgreicher Treiberinstallation dauerhaft, während eine Übertragungs-LED während des Datenaustauschs blinkt (die Helligkeit nimmt mit steigender Baudrate ab). - USB-Stecker, kompatibel mit Standard-USB-Anschlüssen. **Detaillierte Spezifikationen:** - Produkttyp: USB-zu-TTL-Konverter Modul. - Baudrate: 300 bps bis 1 Mbps. - Unterstützte Kommunikationsformate: - Datenbits: 5, 6, 7 oder 8 Bit. - Stoppbits: 1, 1,5 oder 2. - Parität: ungerade, gerade, markiert, mit Leerzeichen oder keine. - Kompatible Betriebssysteme: Windows Vista/XP/Server 2003/2000, Mac OS X/OS 9, Linux. **Pinbelegung:** - **G**: Masse (GND) – mit Masse (GND) des STC-Mikrocontrollers verbinden. - **O**: Stromversorgung (OUT VCC) – mit dem VCC-Pin des STC-Mikrocontrollers verbinden. - **R**: Empfang (RXD) – mit Pin verbinden P3.1 des STC-Mikrocontrollers. - **T**: Transmission (TXD) – verbinden Sie es mit Pin P3.0 des STC-Mikrocontrollers. **Lieferumfang:** - 1 x USB-zu-TTL-Konvertermodul. - 1 x 5-poliges Jumperkabel. Dieses Produkt ist ideal für Embedded-Entwicklungsprojekte, die Kommunikation mit Sensoren oder jede Anwendung, die eine serielle Schnittstelle über USB benötigt. Dank seiner kompakten Bauweise und der visuellen Indikatoren ist es einfach zu verwenden und zu diagnostizieren.
