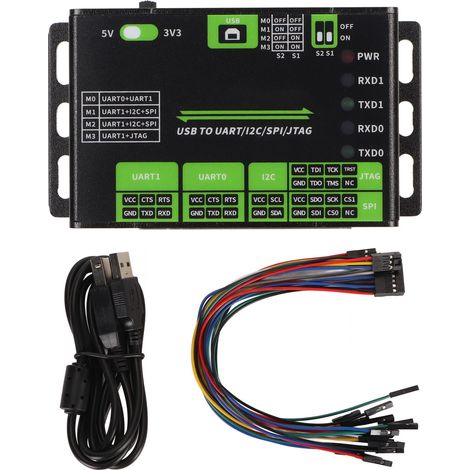

Usb-zu-uart-i2c-spi-jtag-konverter Aus Aluminiumlegierung Für Verschiedene Schnittstellen (3,3 V/5 V) – Industrieanwendungen

Entdecken Sie unseren vielseitigen, schnellen USB-Busadapter, der speziell für Entwickler und Ingenieure entwickelt wurde. Dieser USB-zu-UART/I2C/SPI/JTAG-Adapter bietet hervorragende Anschlussmöglichkeiten für eine Vielzahl von Prototyping-, Debugging- und Testanwendungen. **Hauptmerkmale:** Dieser Adapter unterstützt mehrere Betriebsmodi, die über einen doppelten roten Schalter gesteuert werden: - **M0-Modus:** 2 unabhängige High-Speed-UART-Lanes. - **M1/M2-Modus:** 1 UART-Lane + 1 I2C-Schnittstelle + 1 SPI-Schnittstelle. - **M3-Modus:** 1 UART-Lane + 1 JTAG-Schnittstelle. **Detaillierte Schnittstellen:** - **UART-Schnittstelle:** Zwei serielle High-Speed-Ports mit einer Baudrate von bis zu 9 Mbit/s (im M0-Modus). Sie sind mit CTS/RTS-Hardware-Flusssteuerung für stabile Kommunikation ausgestattet. - **I2C-Schnittstelle:** Ein industriell isolierter I2C-Kanal, ideal zum Programmieren und Steuern von Geräten wie OLED-Dioden, Sensoren und anderen I2C-Peripheriegeräten. - **SPI-Schnittstelle:** Ein SPI-Kanal mit 2 Chip-Select-Pins, der die Steuerung von bis zu 2 SPI-Slave-Geräten im Time-Sharing-Modus über den Computer ermöglicht. - **JTAG-Schnittstelle:** Ein JTAG-Kanal, kompatibel mit Open-Source-Tools wie OpenOCD für Debugging-Tests. (Hinweis: Aufgrund möglicher Funktionseinschränkungen der Testgeräte und -software sollte der Benutzer die Kompatibilität mit seiner spezifischen Ausrüstung prüfen.) **Technische Daten:** - **Produkttyp:** USB-zu-UART-I2C-SPI-JTAG-Konverter - **Gehäusematerial:** Robuste Aluminiumlegierung und Kühlkörper - **Stromversorgung:** USB-Anschluss, 5 V - **Betriebsstrom:** 55 mA bis 65 mA - **Logikpegel:** 3,3 V oder 5 V (umschaltbar über einen Schalter) - **Temperaturbereich:** Betriebstemperatur: -40 °C bis 85 °C - **Kompatible Betriebssysteme:** Linux, Windows 11/10/8.1/8/7 - **USB-Anschluss:** Typ B - **Schutzfunktionen:** Selbstheilende Sicherung und Schutz vor elektrostatischer Entladung (ESD) - **Anschlüsse:** - 6-polige Verpolungsschutzschnittstelle für UART. - 12-polige Verpolungsschutzschnittstelle für I2C/SPI/JTAG (die ersten 4 Pins für I2C, die letzten 8 für SPI oder JTAG, abhängig vom Modus). - **Kommunikationsrate:** - Bis zu 9 Mbit/s im M0-Modus. - Bis zu 7,5 Mbit/s in den Modi M1/M2/M3. **Lieferumfang:** Sie erhalten: - 1 x USB-zu-UART-I2C-SPI-JTAG-Konverter - 1 x USB-Kabel - 1 x 12-poliges Kabel - 2 x 6-polige Kabel Dieser All-in-One-Adapter ist das perfekte Werkzeug, um Ihre Hardwareentwicklungs- und Kommunikationsprojekte mit Mikrocontrollern, Sensoren und anderen integrierten Schaltungen zu vereinfachen.
