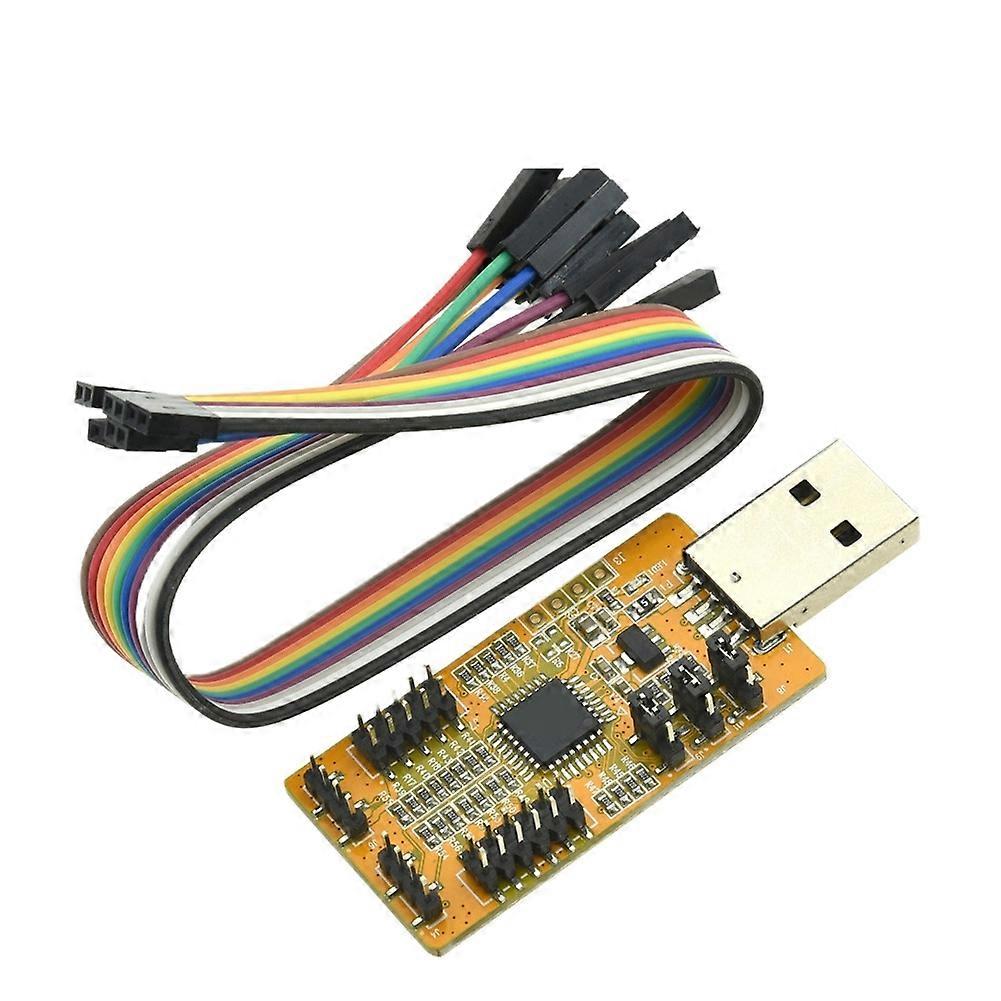

Usb Zu Uart I2c Spi Mit 4-wege-adc, 4-wege-pwm, 8 Digitalen I/os Und Nrf2401 Testsoftware

Produktbeschreibung Die USB2UIS-Adapterplatine ist eine praktische und komfortable Multifunktionsplatine, die USB-zu-UART-, USB-zu-I2C-, USB-zu-SP-, USB-zu-ADC-, USB-zu-PWM- und USB-zu-GPIO-Schnittstellen integriert. Sie ermöglicht die einfache Kommunikation mit Geräten, die über UART, I2C, SP1 und andere Schnittstellen verfügen, über eine übergeordnete Computersoftware. Die ADC-Abtastung, PWM und der GPIO-Ausgang sind steuerbar. Schnittstelleneigenschaften 1. Die UART-Baudrate kann bis zu 230400 Baud betragen. 2. Die maximale I2C-Baudrate kann auf 800 kbit/s eingestellt werden und unterstützt Lese- und Schreibvorgänge mit Interrupts. 3. Die maximale SPI-Baudrate kann auf 12 Mbit/s eingestellt werden und unterstützt die Steuerung von Lese-/Schreibvorgängen mit Interrupts sowie erweiterte CE-Funktionen. Vier Betriebsmodi (Phase und Polarität) und Unterstützung für den Slave-Empfang 4. 10-Bit-ADC-Abtastgenauigkeit und 200 kHz Abtastfrequenz, vier Kanäle als Single-Ended- und Differenzeingang konfigurierbar 5. Acht digitale Ein- und Ausgänge frei konfigurierbar, ein erweiterter I/O-Ausgang und ein Interrupt-I0-Eingang 6. Vier PWM-Kanäle mit gleicher Ausgangsfrequenz, maximale Frequenz 100 kHz, Tastverhältnis frei einstellbar. Farbe: Wie abgebildet Material: Leiterplatte Lieferumfang: 1 Modul 1 Kabel Nur der oben genannte Packungsinhalt, andere Produkte sind nicht enthalten. Hinweis: Lichtreflexionen und unterschiedliche Bildschirmeinstellungen können die Farbe des Artikels auf dem Bild geringfügig vom Original abweichen lassen. Die zulässige Messabweichung beträgt +/- 1-3 cm.
