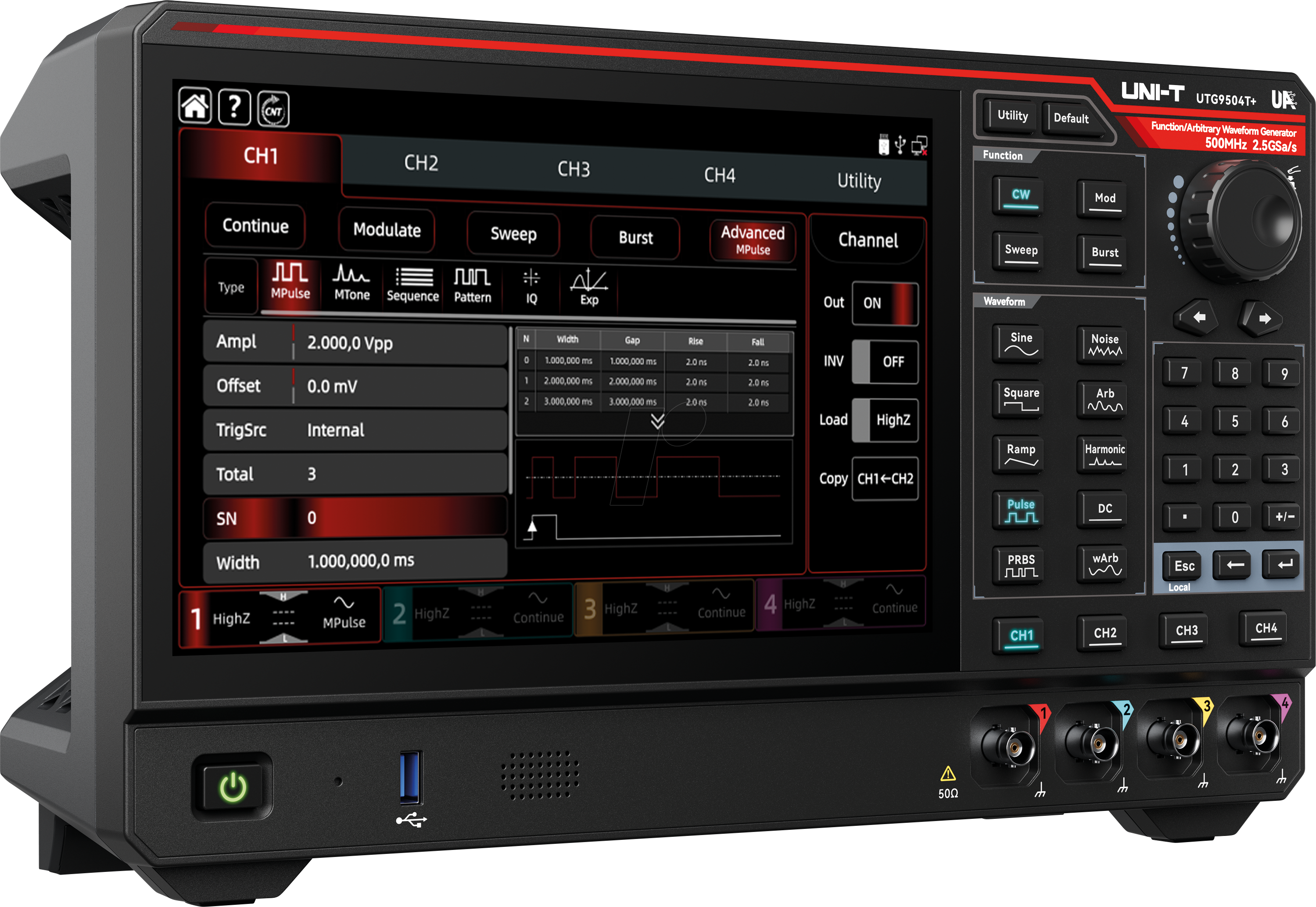

UT UTG9504T+ - Funktionsgenerator, 500 MHz, 4-Kanäle, Arbiträr

UNI-T Funktionsgenerator UTG9504T+Der UTG9504T+ ist das Spitzenmodell der Serie UTG9000T+ und liefert 500 MHz Ausgangsfrequenz auf vier gleichwertigen Kanälen bei 2,5 GSa/s Abtastrate und 16 Bit vertikaler Auflösung. Er erzeugt präzise, stabile und verzerrungsarme Signale mit kurzer Anstiegszeit der Rechtecksignale. Unterstützt werden umfassende analoge und digitale Modulationsarten, PRBS, Sweep- und Burst-Betrieb sowie die erweiterten Signalformen Multi-Pulse, Sequence, Multi-Tone, IQ, Pattern und Exp. Mit 128 Mpts Arbiträrspeicher, integriertem Signalform-Editor, Frequenzzähler und 10,1-Zoll-Touchscreen ist er für anspruchsvolle Entwicklungs- und Hochfrequenz-Prüfaufgaben ausgelegt.Produktvorteile:Verzerrungsarme Signalausgabe: Störfreier Dynamikbereich von -80 dBc und geringer Jitter für saubere, stabile SignaleSchnelle Flankenzeiten: Flankenzeit bis 2 ns, minimale Impulsbreite >3 ns, Feineinstellung in 100-ps-Schritten, Flankenzeit pro Impuls einstellbarVier unabhängige Kanäle: Gleichzeitige Ausgabe auf allen Kanälen für Parallel- und MehrgerätetestsKanalkopplung & Signaladdition: Frequenz, Amplitude und Phase frei koppelbar, Ausgänge kombinierbar (z. B. CH1 = CH1 + CH2 + CH3 + CH4)4-Kanal-Synchronisation: Änderung an einem Kanal überträgt sich automatisch auf die übrigen dreiOne-Click SNR: Überlagerung von Gauß-Rauschen zur direkten Bewertung der Störfestigkeit15 Modulationsarten: AM, DSB-AM, FM, PM, ASK, FSK, 3FSK, 4FSK, PSK, BPSK, QPSK, OSK, QAM, PWM, SUMDigitale Protokollausgabe: SPI, I²C und UARTHochpräziser Frequenzzähler: Hardware-Frequenzzähler mit Messbereich von 100 mHz bis 800 MHzArbiträrsignal-Editor: Über 200 integrierte Signalformen, Bearbeitung am Gerät oder am PC per Zeichen- und MathematikfunktionenErweiterte Signalformen serienmäßig: Multi-Pulse, Multi-Tone, Sequence, Pattern, IQ und ExpTechnische Daten:Max. Ausgangsfrequenz: 500 MHzAbtastrate: 2,5 GSa/sVertikale Auflösung: 16-bitKanäle: 4Arbiträre Wellenformlänge: 128 MptsDisplay: 10,1-Zoll TFT-LCD TouchscreenWeitere Modelle:UTG9354T+: 4 Kanäle, 350MHz Ausgangsfrequenz, 2,5 GSa/s Abtastrate, 16-bit Vertikale Auflösung, 128 Mpts Arbiträre Wellenformlänge, 10,1-Zoll TFT-LCD Touchscreen
