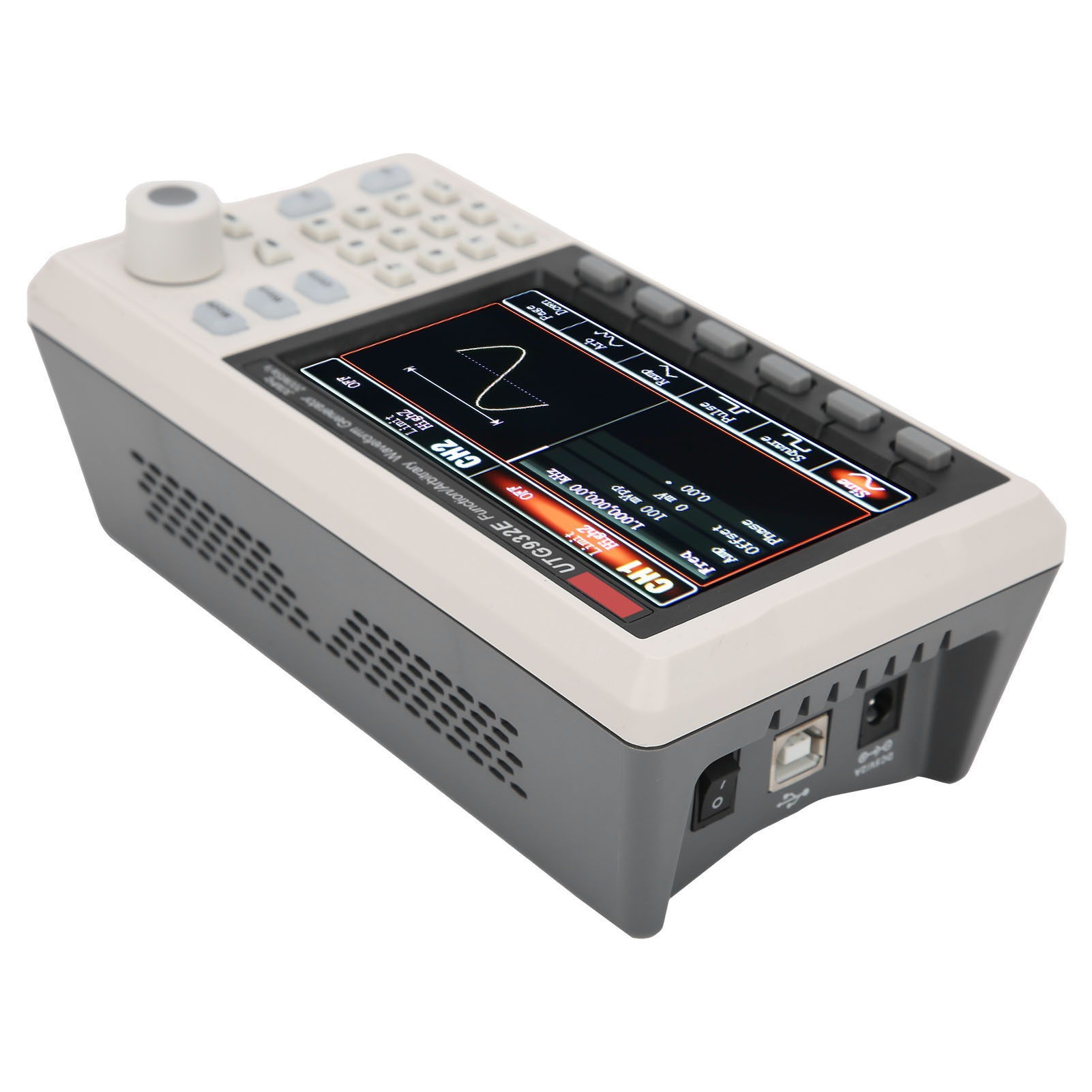

Utg932e Funktionssignalgenerator, Zweikanal-signalgenerator, 30 Mhz, 200 Msa/s Abtastrate, Eu 100–240 V

1. Funktionssignalgenerator, Zweikanal-Design, 200 MSa/s Abtastrate, 30 MHz Ausgangsfrequenz. 2. Unterstützt beliebige Wellenformen: Sinus-, Rechteck-, Rampen-, Impulswellen, Rauschen, Gleichstrom und beliebige Wellenformen. 3. Vollständige Funktionstastenausstattung; Modulationseinstellungen können über diese Tasten vorgenommen werden. 4. 4,3-Zoll-TFT-LCD-Display mit hoher Auflösung zur Anzeige des Ausgangsstatus von Kanal 1 und Kanal 2, Funktionsmenüs und weiterer wichtiger Informationen. 5. Präzise Messung, übersichtlich, intuitiv und einfach zu bedienen. Es findet breite Anwendung bei Elektronikbegeisterten und wissenschaftlichen Forschungseinrichtungen. Artikeltyp: Funktionsgenerator Material: ABS Displaytyp: 4,3-Zoll-TFT-LCD-Display Auflösung: 480 horizontal x 272 vertikal Produktspannung: DC 5 V, 2 A Leistungsaufnahme: Weniger als 10 W Betriebstemperaturbereich: 10 °C - +40 °C, Lagertemperaturbereich: -20 °C - +60 °C Kühlmethode: Natürliche Kühlung Luftfeuchtigkeitsbereich: Unter +35 °C: ≤ 90 % relative Luftfeuchtigkeit +35 °C bis +40 °C: ≤ 60 % relative Luftfeuchtigkeit Betriebshöhe: Unter 2000 Metern, unter 15000 Metern Produktgröße: Ca. 172 x 68 x 90 mm / 6,8 x 2,7 x 3,5 Zoll Technische Daten Funktionsname Arbeitsleistung Gang 2 Kanäle Höchstfrequenz 30 MHz Abtastrate 200 MSa/s Wellenformen Sinuswellen, Rechteckwellen, Rampenwellen, Impulswellen, Rauschen, DC/DC, beliebige Wellenform Betriebsmodus Ausgangsstrom, Stroboskop, kontinuierlich, Modulation, Frequenzdurchlauf Modulationsart AM, FM, PM, FSK, Line, Logarithmische Sinuswellen Frequenzbereich 1 µHz–30 MHz Auflösung 1 µHz Genauigkeit ±50 ppm innerhalb von 90 Tagen, ±100 ppm innerhalb von 1 Jahr (18 °C bis 28 °C) Klirrfaktor (typischer Wert) Testbedingungen: Ausgangsleistung 0 dBm DC–5 MHz -60 dBc 5 MHz–30 MHz -50 dBc 30 MHz–60 MHz -40 dBc Klirrfaktor (typischer Wert) 10MHz Phasenrauschen (typischer Wert) 10MHz: ≤-125dBc/Hz (typischer Wert, 0dBm, 10kHz Offset) Rechteckwellen Frequenzbereich 1µHz-15MHz Auflösung 1µHz Anstiegs-/Abfallzeit Überschwingen (typischer Wert) Symmetrisch (unter 50% Tastverhältnis) 1ns+100ppm Periodendauer Vibration (typischer Wert) Typischer Wert (1MHz, 1Vpp, 50Ω) ≤5MHz: 2ppm+200ps >5MHz:200ps Flankensteilheit Frequenzbereich 1µHz-400kHz Auflösung 1µHz Nichtlinearität 3%±2mV (typischer Wert, 1 kHz, 1 Vpp, symmetrisch 50 %) Symmetrisch 0,0 % bis 100,0 % Impulswellen Frequenzbereich 1 µHz–15 MHz Auflösung 1 µHz Impulsbreite ≥ 22 ns Variable Flanke 15 ns–8 s Überschwingen (typischer Wert) Shake 150 ps Bandbreite des Gaußschen Rauschens 30 MHz Bandbreite (-3 dB) (typischer Wert) DC-Offsetbereich (Spitze AC+DC) ± 5 V (50 Ω) ± 10 V (hoher Widerstand) Offsetgenauigkeit ± 3 % des Offset-Einstellwerts, ± 1,5 % des Amplituden-Einstellwerts ± 2 mV Eigenschaften beliebiger Wellenformen Frequenzbereich 1 µHz–10 MHz Auflösung 1 µHz Wellenlänge 4 kpts Vertikale Auflösung 14 Bit (einschließlich Compliance) Abtastrate 200 MSa/s Minimale Anstiegs-/Abfallzeit Shake 5 ns ± 150 ps Nichtflüchtiger Speicher 24 Wellenformen Ausgangscharakteristik Amplitudenbereich ≤10MHz: 1mVpp-10Vpp; (50Ω) ≤60MHz: 1mVpp-5Vpp; (50 Ω) Genauigkeit (1-kHz-Sinuswellen) ±(3 % des Sollwerts + 2 mVpp) Amplitudenlinearität (bezogen auf 1-kHz-Sinuswellen, 1 Vpp/50 Ω) Testbedingungen: Typischer Wert (Sinuswellen, 2,0 Vpp) ≤100 kHz: ±0,1 dB ≤20 MHz: ±0,2 dB ≤30 MHz: ±0,4 dB ≤40 MHz: ±0,5 dB ≤60 MHz: ±0,8 dB Wellenausgangsimpedanz typisch 50 Ω Isolation Maximal 42 Vss gegen Erde Schutz Kanalschutz AM Modulation Träger Sinus-, Rechteck-, Schrägwellen, beliebige Wellen Modulationswellen Sinus-, Rechteck-, Rampenwellen, Rauschen, beliebige Wellen Modulationsfrequenz 2 MHz–200 kHz Modulationstiefe 0 %–120 % FM-Modulation: Träger: Sinus, Rechteckwellen, Schrägwellen, beliebige Wellen; Modulationswellen: Sinus, Rechteckwellen, Rampenwellen, Rauschen, beliebige Wellen; Modulationsfrequenz: 1 µHz–200 kHz; Frequenzabweichung: DC–15 MHz; PM-Modulation: Träger: Sinus, Rechteckwellen, Schrägwellen, beliebige Wellen; Modulationswellen: Sinus, Rechteckwellen, Rampenwellen, Rauschen, beliebige Wellen; Modulationsfrequenz: 2 MHz–200 kHz; Abweichung: 0°–360°; FSK-Modulation: Träger: Sinus, Rechteckwellen, Schrägwellen, beliebige Wellen; Quelle: Intern/Extern; Modulationswellen: Rechteckwellen mit 50 % Tastverhältnis; Frequenz: 2 MHz–100 kHz; Sweep-Modulation: Träger: Sinus, Rechteckwellen, Schrägwellen, beliebige Wellen; Typen: Linear, Logarithmisch; Sweep-Zeit: 1 ms–500 s ± 0,1 %; Synchronisationssignal: Ausgangspegel: TTL-kompatibel; Ausgangsfrequenz: 1 µHz–2 MHz; Ausgangsimpedanz: 50 Ω (typischer Wert); Kopplungsmethode: Direkt Aktueller Trigger-Eingang, Eingangspegel TTL-kompatibel, Eingangswiderstand >10 kΩ, DC-Kopplung, Frequenzmesser-Eingangspegel TTL-kompatibel, Eingangsfrequenzbereich 100 mHz-100 mHz, Genauigkeit ±51 ppm, Frequenzauflösung 7 Bit, Kopplungsmethode Gleichstrom. Anwendung: 1. Anzeige: 4,3-Zoll-TFT-Farbdisplay mit hoher Auflösung. Zeigt deutlich den Ausgangsstatus,
