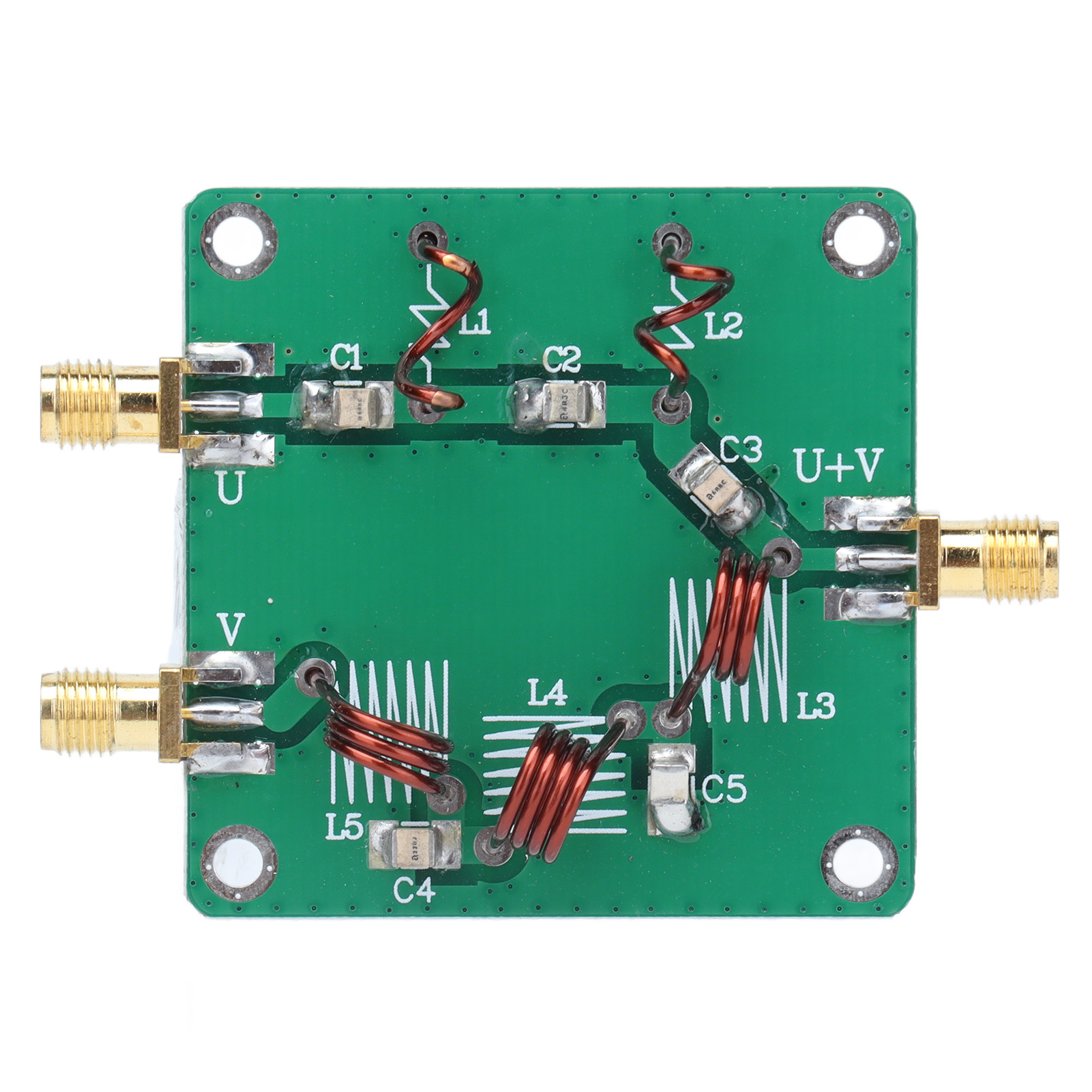

Uv-combiner-lc-filter-antennenmodul Dc-185 Mhz 350–560 Mhz Hochfrequenz

Willkommen in unserem Shop! Dieses UV-Antennen-Kombinationsmodul ist eine unverzichtbare Komponente für professionelle Funkkommunikationssysteme. Es ermöglicht die Kombination von U- und V-Band-Funkfrequenzsignalen zu einem einzigen Kanal oder umgekehrt die Trennung der Signale eines gemeinsamen UV-Kanals in zwei separate Kanäle. Dadurch können Sie ein einziges Übertragungskabel nutzen oder zwei Signalkanäle an einer einzigen Dualband-UV-Antenne betreiben, was Ihre Installation erheblich vereinfacht. Dieses Modul wurde für anspruchsvolle Anwendungen entwickelt und eignet sich ideal für UV-Differenzialumwandlungsstrecken oder Relaisstationen. Es zeichnet sich durch seine hohe Ausgangsleistung aus, die durch die Verwendung importierter Hochspannungs-Hochleistungs-HF-Kondensatoren erreicht wird und eine Nennleistung von 200 W ermöglicht. Die Leistung ist außergewöhnlich, mit sehr geringer Einfügedämpfung (weniger als 0,2 dB im V-Band und weniger als 0,3 dB im U-Band) und einem Stehwellenverhältnis (SWR) von unter 1,5. Die Isolation zwischen den U- und V-Bändern ist mit über 45 dB hervorragend und gewährleistet so eine klare Signaltrennung bei minimalen Störungen. Das Modul ist auf einer hochwertigen Leiterplatte aufgebaut und mit Standard-SMA-K-Steckverbindern (Buchse, Außengewinde und Innenbohrung) ausgestattet. Die Anschlüsse sind einfach und intuitiv: Der „U“-Anschluss dient dem einzelnen U-Band-Signal, der „V“-Anschluss dem einzelnen V-Band-Signal und der „U+V“-Anschluss verbindet kollineare U- und V-Band-Signale. **Detaillierte technische Spezifikationen:** * **Produkttyp:** UV-Combiner * **Material:** Leiterplatte (PCB) * **Betriebsfrequenz:** * V-Band: DC - 185 MHz * U-Band: 350 - 560 MHz * **Einfügedämpfung:** * V-Band: * U-Band: * **Stehwellenverhältnis (SWR):** * **UV-Isolation:** > 45 dB * **Leistungskapazität:** 200 W (mit importierten Leistungskondensatoren) * **Anschlusstyp:** SMA-K (Standard-Buchse, Außengewinde und Innenbohrung) **Ihre Bestellung umfasst:** 1 x UV-Combiner
