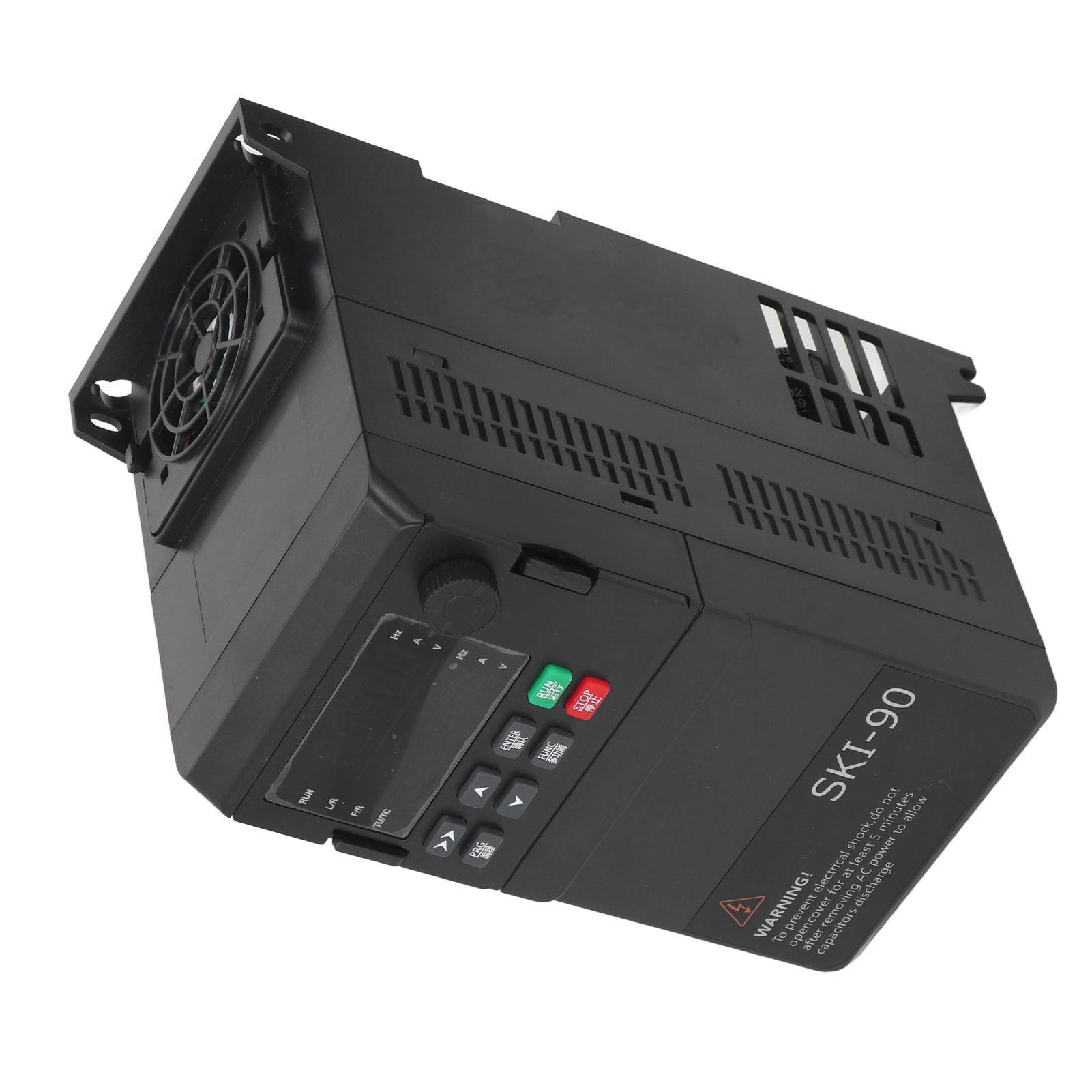

Vektor-frequenzumrichter Für 2,2-kw-motor (3 Ps), Eingang: 380 V Ac, Ausgang: 0–380 V

1. DIGITALE Röhrenanzeige: Der Vektorumrichter verfügt über eine zweireihige digitale Röhrenanzeige mit hoher Niederfrequenz-Torsion und unabhängigem Luftkanaldesign für exzellente Stabilität. 2. Geeignete Motoren: Weit verbreitet zur Drehzahlregelung verschiedener 2,2-kW-Drehstrom-Asynchronmotoren. Energiesparend und umweltfreundlich, mit deutlich verbesserter Effizienz. 3. Stabile Konstruktion: Ausgestattet mit einem integrierten IGBT-Modul für hohe Belastbarkeit und verbesserte Stabilität. Unterstützt RS485-Kommunikation für komfortable und praktische Anwendung. 4. Kunststoffgehäuse: Der Umrichter verfügt über ein robustes ABS-Kunststoffgehäuse. Stoßfest, hitzebeständig und schwer entflammbar für einen sicheren und zuverlässigen Betrieb. 5. MEHRFACHFUNKTION: Ermöglicht die Steuerung von Wasserversorgung mit konstantem Druck per Knopfdruck, Graviermaschinen-Makro und Maschinen-Makro mit hoher Effizienz und Stabilität. Artikeltyp: Frequenzumrichter. Material: Flammhemmendes ABS. Eingang: 3-phasig AC 380 V ± 15 %, 5,8 A, 50–60 Hz. Ausgang: 3-phasig AC 0–380 V, 5,1 A, 0–400 Hz. Leistung: 4,0 kVA. Geeigneter Motor: 2,2 kW / 3 PS. Überspannungsschutz: Erreicht oder überschreitet die Busspannung während des Betriebs den Überspannungsschutzpunkt, passt der Frequenzumrichter automatisch die Betriebsfrequenz an, um den Spannungsanstieg zu begrenzen und so eine Überspannung zu verhindern. Überstromschutz: Überwacht den Laststrom in Echtzeit und begrenzt ihn automatisch auf den eingestellten Überstromschutzpunkt, um Fehlauslösungen durch zu hohen Strom zu vermeiden. Diese Funktion eignet sich besonders für Lasten mit großer Trägheit oder starken Änderungen. Typ Anschlussbezeichnung Anschlussname Beschreibung Stromversorgung Externes +10V-Netzteil Externes +10V-Netzteil, maximaler Ausgangsstrom: 150 mA (mit Kurzschlussschutz) Wird im Allgemeinen als externes Netzteil für Potentiometer verwendet, Potentiometer-Widerstandsbereich: 1-5 kΩ 24V COM Externes +24V-Netzteil Externes +24V-Netzteil, im Allgemeinen verwendet als digitale Ein- und Ausgänge Stromversorgung und externe Sensorstromversorgung Maximaler Ausgangsstrom: 200 mA Analoger Anschluss Al1 GND Analoger Eingangsanschluss 1 Eingangsbereich: DC 0-10 V, 0-20 mA, bestimmt durch Parameter P437 Eingangsimpedanz: 22 kΩ für Spannungseingang, 500 Ω für Stromeingang Al2 GND Analoger Eingang 2 Eingangsbereich: DC 0-10 V, 0-20 mA, bestimmt durch Parameter P4-37 Eingangsimpedanz: Spannungseingangsimpedanz 22 kΩ, Stromeingangsimpedanz 500 Ω AO1 GND Analoger Ausgang 1 Ausgangsspannungsbereich: 0 V-10 V AO2 GND Analoger Ausgang 2 Ausgangsspannungsbereich: 0 V–10 V Keine Stromausgangsfunktion J1-Jumperkappe auf der isolierten Hauptsteuerplatine an Position AO2, nicht isolierte Hauptsteuerplatine Die Steuerplatine verfügt nicht über diese Funktion Digitaler Eingang 2. X3 COM digitaler Eingang 3 X4 COM Digitaler Eingang 4 HDI COM (X5-Anschluss) Digitaler Eingang 5 Hochgeschwindigkeits-Impulseingang A+ B- RS485-Kommunikation A+ ist der positive Eingang des differenziellen 485-Kommunikationssignals, B- ist der negative Eingang des differenziellen Signals Y1 COM Open-Collector-Ausgang Bei Verwendung als Open-Collector-Ausgang (Jumperkappe J1 auf der isolierten Hauptsteuerplatine 90° an Position AO2 steckbar) HDO COM Hochgeschwindigkeits-Impulsausgang Abhängig von der Auswahl des Ausgabemodus des HDO-Anschlusses über den Funktionscode P5-00, Ausgabe als Hochgeschwindigkeitsimpuls mit einer maximalen Frequenz von 50 kHz; Bei Ausgang als offener Kollektorstromkreis entspricht dies Y1 K1A K1B K1C Relais 1 Anschluss Kontaktbeschreibung: A: Gemeinsamer Punkt, B: Normalerweise geschlossener Punkt, C: Normalerweise offener Punkt Kontaktansteuerleistung: AC 250 V, 3 A; DC 30 V, 1 A K2A K2B K2C Relais 2 Anschluss 1 x Frequenzumrichter 1 x Benutzerhandbuch
