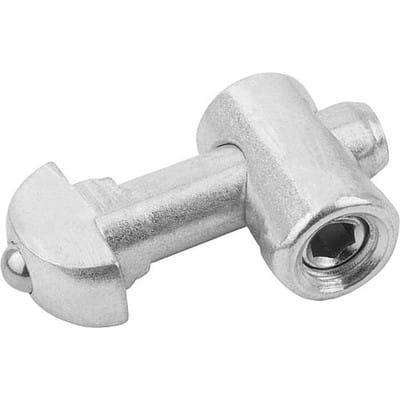

VERBINDUNGSSATZ ZENTRAL (K1034.0800)

Werkstoff: Stahl. Ausführung: verzinkt. Bestellbeispiel: K1034.1000 Hinweis: Die Verbindungssätze eignen sich für eine rechtwinklige Verbindung von zwei Aluminiumprofilen. Die Verbindungssätze erlauben eine freie Positionierung der Profile. Die im rechten Winkel zueinander stehenden Profilnuten bleiben frei. Flächenelemente können dadurch ohne weitere Bearbeitung in den Profilnuten aufgenommen werden. Durch die verminderte Klemmkraft und fehlender Verdrehsicherung sollten diese Verbindersätze nur in Kombination mit Flächenelementen und gering belasteten Konstruktionen verwendet werden. Geringer Bearbeitungsaufwand. Zur Montage muss ein Loch in eines der Profile gebohrt werden. Die Bohrung D2 kann auch als Durchgangsbohrung ausgeführt werden. A: 18 Ausführung: 0° Ausführung 1: zentral D: 7,1 D2: 11 H: 20 H1: 15,5 H2: 8 L: 33 L1: 4,8 Nutbreite: 8 RoHS: true SW: 4 T bei Profil 30: 22 Typ: B UNSPSC Code: 31161502
