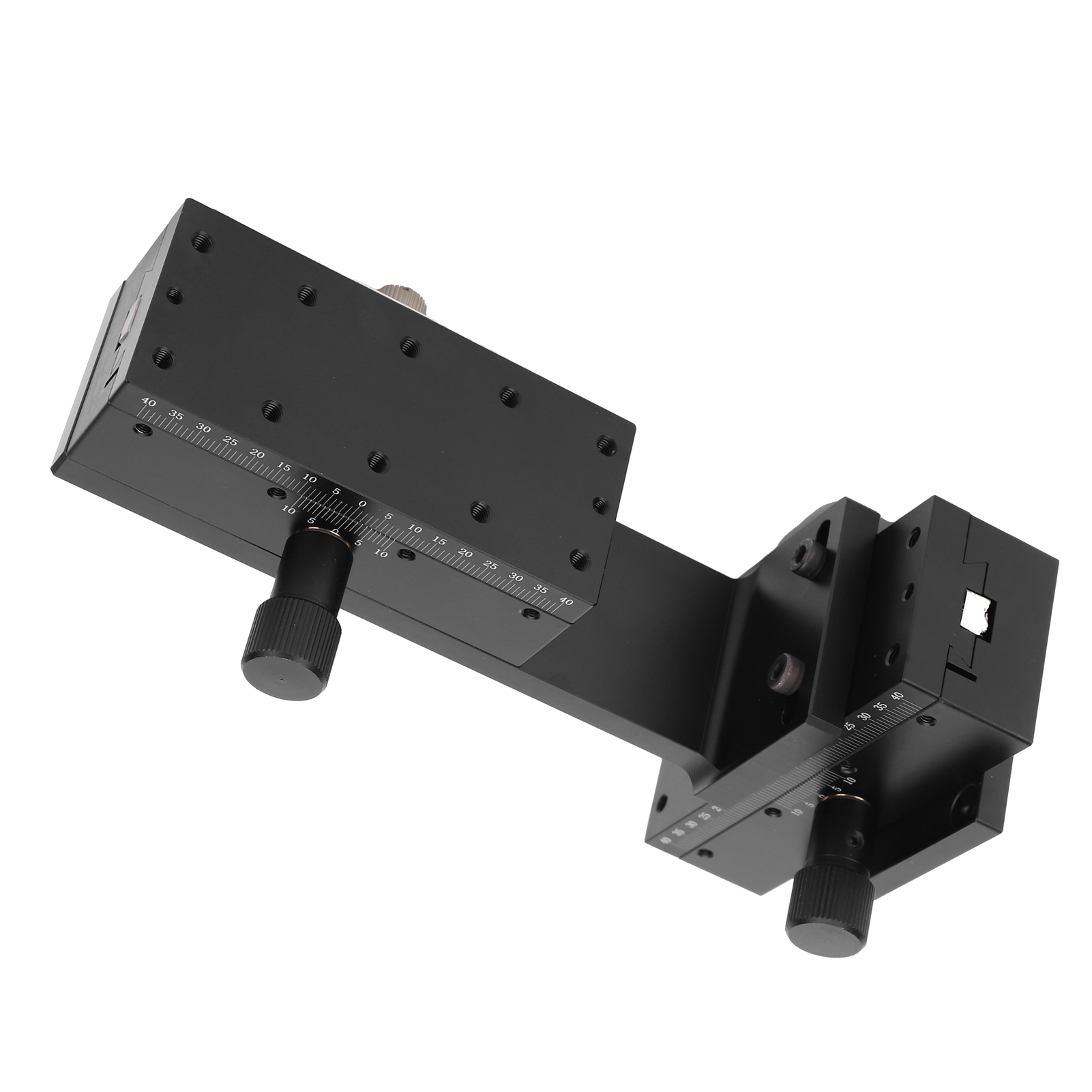

Verstellbare Trimmplattform, Schwalbenschwanzführung, Manuelle Feineinstellung Durch Zahnrad, Schiebetisch, Xz-achse 40 X 90 Mm

1. Das Hauptgehäuse besteht aus einer leichten und dennoch robusten Aluminiumlegierung, die abriebfest, kratzfest, stoßfest und korrosionsbeständig ist. 2. Die hochpräzise Schwalbenschwanzführung sorgt für eine stabile und gleichmäßige Bewegung. 3. Die Steuerung erfolgt über einen Drehgriff mit Zahnradrotation für präzises Gleiten und geräuschloses Einstellen. 4. Die manuelle XZ-Achsen-Trimmplattform bietet eine hohe Belastbarkeit von 49 N (5 kgf) und zeichnet sich durch stabile Leistung aus. 5. Das abgerundete Gehäuse schützt das Gehäuse und gewährleistet hohe Praktikabilität und Zuverlässigkeit. Artikeltyp: Manuelle XZ-Achsen-Trimmplattform; Gehäusematerial: Aluminiumlegierung (schwarz eloxiert); Modell: HBLX-A90; Plattformgröße: ca. 40 x 90 mm; Bewegungsrichtung: von der Arbeitsplatte; Gewindebohrungen: 10 Stück; Gewindebohrungsdurchmesser: ca. 4 mm; Gewindebohrungstiefe: ca. 6 mm / 0,24 Zoll Belastbarkeit: 49 N (5 kgf) Verfahrweg: ± ca. 40 mm / 1,6 Zoll Minimale Skala: 0,01 mm Parallelität: 0,1 mm Bewegungsparallelität: ≤ 0,08 mm / 60 mm Struktur: Abnehmbar Anwendung: Geeignet für optische Instrumente, Messgeräte, Halbleiterfertigungsanlagen, Prüfmaschinen, Mikroskope, Fotoausrüstung, Handhabungsmaschinen, Bearbeitungsmaschinen, Druckmaschinen usw. Anwendung: 1. Der mechanische Schiebetisch ist eine allgemeine Komponente, die die Vorschubbewegung realisiert. Der komplette mechanische Schiebetisch besteht aus dem Schiebetischteil und seinen beweglichen Teilen, dem kompletten mechanischen Schiebetischteil und anderen beweglichen Vorrichtungen, Bremsen und anderen Hilfsteilen. Entsprechend den Prozessanforderungen der bearbeiteten Teile werden ein Antriebskasten (mit Mehrachsenkasten), Bohrkopf, Ausdrehkopf, Fräskopf, Drehkopf usw. darauf montiert, um verschiedene kombinierte Werkzeugmaschinen zum Bohren und Aufweiten zu bilden. Reiben, Stirnflächenschaben, Anfasen, Stirnflächendrehen, Fräsen, Bohren und Gewindeschneiden usw. Die Tieflochbearbeitung kann durch einen Stufenvorschubmechanismus am Schiebetisch realisiert werden (der Stufenvorschubmechanismus wird nur für Spezifikationen unterhalb HJ32 verwendet). 2. Der Schiebetisch kann auf dem Seitengestell oder der Säule montiert und auch auf dem Schräggestell installiert werden, um eine horizontale, vertikale oder geneigte Kombinationswerkzeugmaschine zu bilden. 1 x Schiebetisch, 1 x Handbuch
